R&S UPV
●

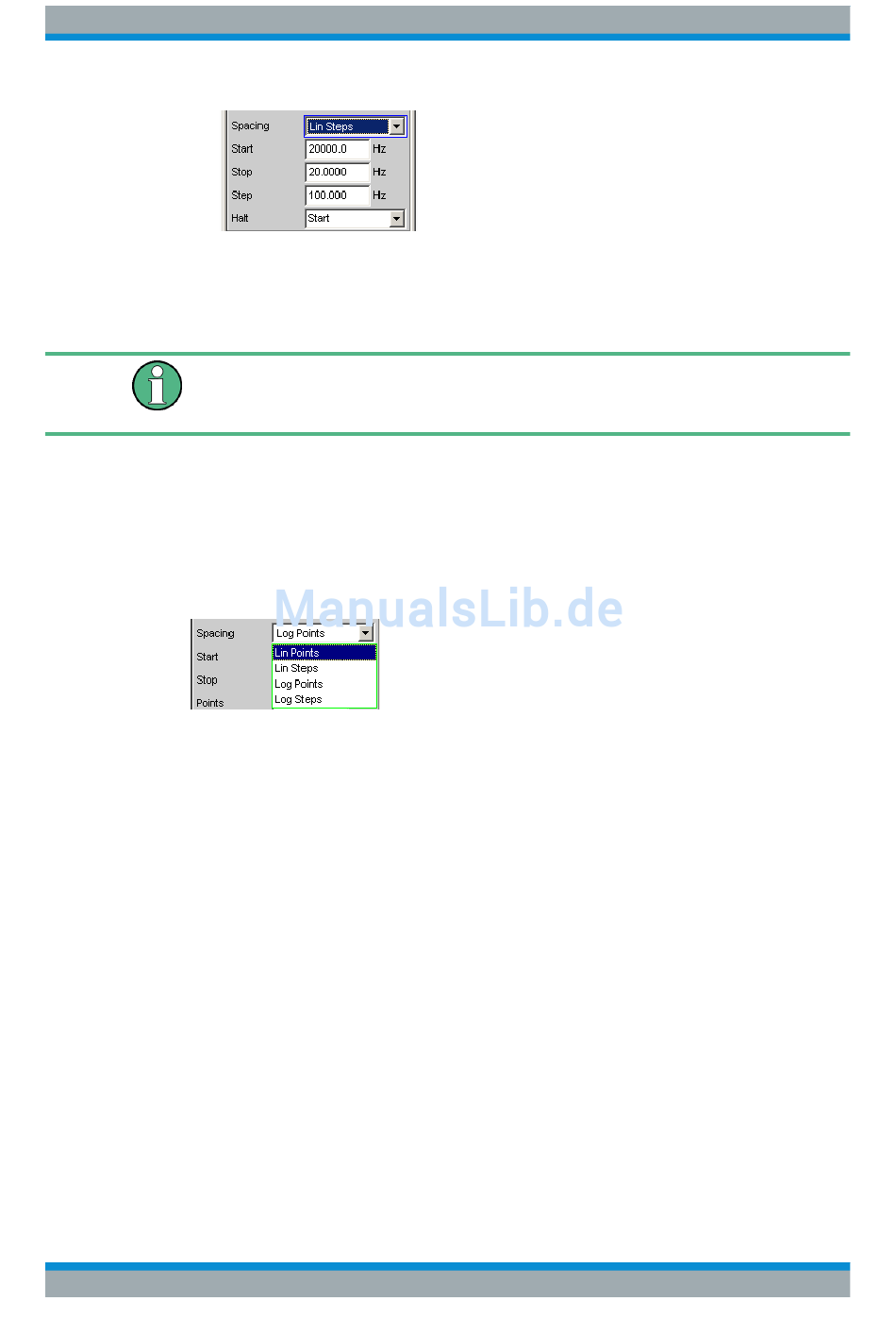

Den Anfangs- und Endwert (Start und Stop) und somit implizit die Sweep-Richtung
Sofern kein logarithmisches Spacing gewählt wurde, können für die Generatorfunk-
tionen DC und Sine²Burst für "Start", "Stop" und "Halt" ein negativer Pegel ange-
geben werden.
Start- und Stop-Wert markieren den interessierenden Teil der X-Achse und werden
daher als X-Achsenskalierung in den Sweep-Graphen verwendet, wenn das "Scaling"
der X-Achse auf Auto steht.
Für jede Sweep-Achse stehen maximal 1024 Punkte zur Verfügung, so dass jede
Achse in bis zu 1023 (linear oder logarithmisch) äquidistante Schritte geteilt wird.
Spacing
Wahl der Sweep-Bereichsteilung, d.h. der Art, wie die Sweep-Punkte auf den Sweep-
Achsen verteilt werden. Nur sichtbar bei aktiviertem Generator-Sweep-System. Wird
für jeden Sweep-Parameter separat eingestellt.
Kann für jeden Sweep-Parameter (also X- und Z-Achse) getrennt gewählt werden.
"Lin Points"
"Lin Steps"
"Log Points"
Bedienhandbuch 1146.2084.31 ─ 13
Der Sweep-Bereich wird linear durch eine vorzugebende Anzahl von
Punkten geteilt (linearer Sweep). Diese wird in der Einstellzeile Points
eingegeben.
Sollte dann gewählt werden, wenn eine äquidistante lineare Schritt-
weite aller Punkte wichtig ist.
Der Sweep-Bereich wird ab Start in Intervalle vorzugebender linearer
Schrittweite geteilt (linearer Sweep). Diese wird in der Einstellzeile
Step eingegeben.
Der Sweep-Bereich wird logarithmisch durch eine vorzugebende
Anzahl von Punkten geteilt (logarithmischer Sweep). Diese wird in
der Einstellzeile Points eingegeben. Nicht möglich für Phasen-
Sweep.
Sollte dann gewählt werden, wenn eine äquidistante logarithmische
Schrittweite aller Punkte wichtig ist.
Gerätefunktionen
Sweeps
372
