R&S UPV

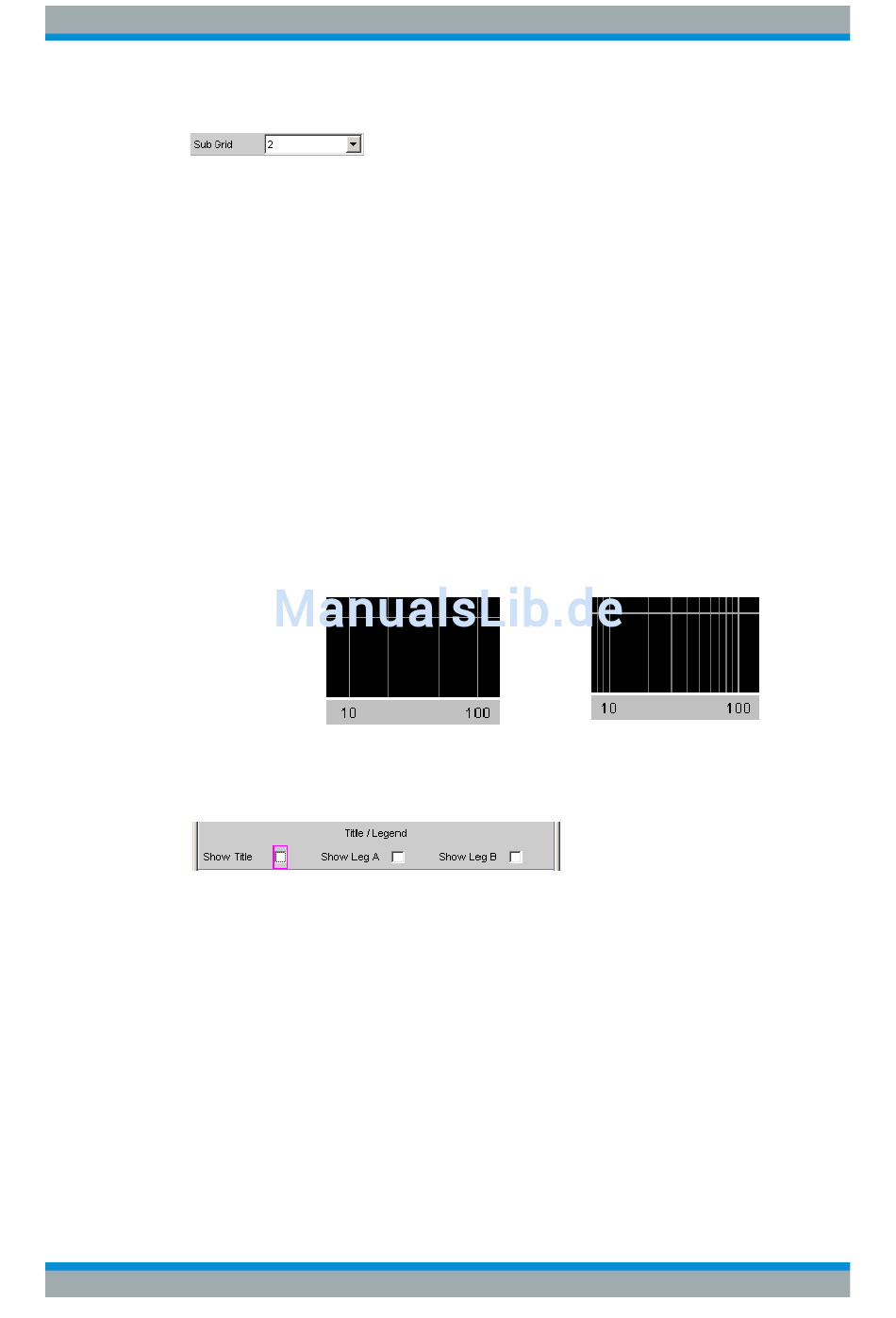

Sub Grid
Unterteilung der Hauptgitternetzlinien einer grafischen Darstellung mit Hilfsgitternetzli-
nien.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, PESQ/POLQA, Impulse Response
"Off"
"2, 4, 5"
"Coarse, Fine"
Show Title Show Leg A , Show Leg B
Erlaubt oder sperrt die Anzeige von frei eingebbaren Texten in den grafischen Darstel-
lungen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, PESQ/POLQA, Impulse Response
"aktiviert"
"deaktiviert"
Fernsteuerbefehl:
DISPlay:SWEep<n2>:TITLe:SHOW
DISPlay:SWEep<n2>:A:LEGend:SHOW
DISPlay:SWEep<n2>:B:LEGend:SHOW
Bedienhandbuch 1146.2084.31 ─ 13
Keine Hilfsgitternetzlinien.
Bei der Einstellung Spacing = Lin:
Unterteilung der Hauptgitternetzlinien einer linear unterteilten X-
Achse in 2, 4 oder 5 Abschnitte.
Wird hier z.B. der Wert 2 angegeben, so wird der Bereich zwischen
zwei Hauptgitternetzlinien in 2 Abschnitte aufgeteilt, d.h., es erscheint
zwischen den Hauptgitternetzlinien jeweils eine Hilfsgitternetzlinie.
Beim Verkleinern des Grafikfensters entfallen diese Hilfsgitternetzli-
nien nicht!
Bei der Einstellung Spacing = Log:
Grobe oder feine Unterteilung der Hauptgitternetzlinien einer loga-
rithmisch unterteilten X-Achse durch Hilfsgitternetzlinien.
Coarse: Nur die Hilfsgitternetzlinien 2
und 5
Erlaubt die Anzeige von frei eingebbaren Texten in den grafischen
Darstellungen.
Sperrt die Anzeige von frei eingebbaren Texten in den grafischen
Darstellungen.
auf Seite 1014
Kurven-, Spektrum- und Balkendarstellung
Fine: Alle Hilfsgitternetzlinien
auf Seite 1005
auf Seite 1005
Gerätefunktionen
741
