4.7 Einstellungen in den Panels

In den Panels des Audio Analyzer R&S UPV sind zusammengehörige Einstellungen
und Funktionen zusammengefasst. Für jeden Funktionsblock gibt es ein eigenes
Panel.
Die Panels können prinzipiell unabhängig voneinander eingestellt werden, allerdings
gibt es auch Abhängigkeiten. Beispielsweise erscheint die digitale Messfunktion der
Protokollanalyse im Panel "Analyzer Function" nur dann, wenn im Panel "Analy-
zer Config" ein digitaler Analysator gewählt wurde. Beim Umschalten auf einen analo-
gen Analysator wird die Protokollanalyse im Panel "Analyzer Function" automatisch
abgeschaltet und es erfolgt ein Hinweis auf dem Bildschirm.

4.7.1 Der Fokus

Panels können nur dann bedient werden, wenn sie den Fokus haben, erkennbar an
der dann blauen Titelleiste.
Der Wechsel von einem Panel in ein anderes geschieht bei Frontplattenbedienung am
einfachsten mit Hilfe der Richtungstasten
Panel in der Reihenfolge, in der die Panels geöffnet wurden. Versteckte Panels wer-
den hierbei nicht markiert. Der Wechsel in ein anderes geöffnetes (oder in ein ver-
stecktes) Panel ist auch über die WINBAR-Leiste möglich, dies wurde bereits im
Abschnitt WINBAR-Leiste und Softkeys erläutert.
Um Einstellungen in einem Panel vorzunehmen, muss die entsprechende Einstellzeile
markiert sein, d.h. sie muss den Fokus haben. Dies ist erkennbar an einem Auswahl-
rahmen, der je nach Eingabemodus blau, grün oder magentafarben dargestellt wird.

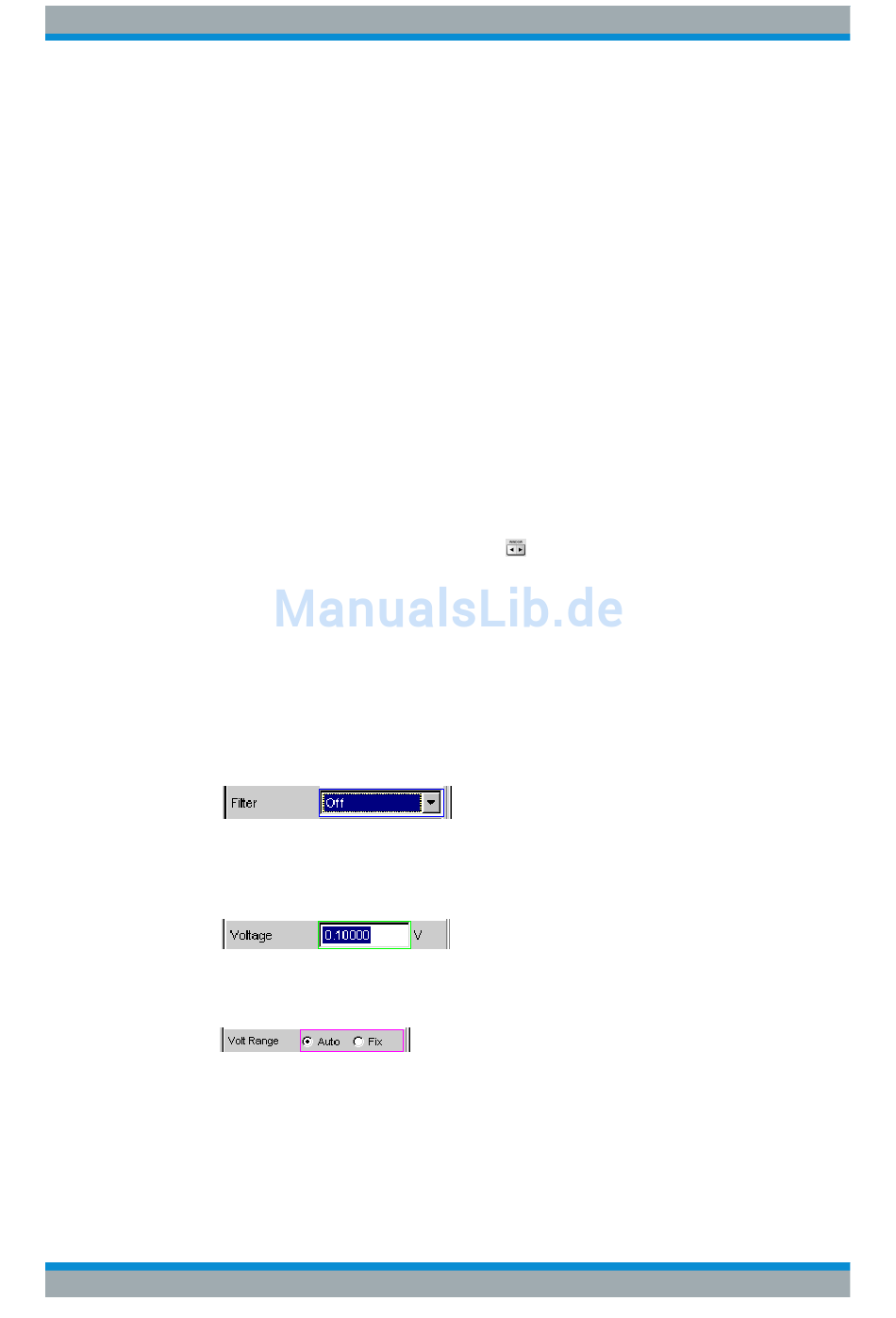

Die Farben des Auswahlrahmens haben folgende Bedeutung:
●
Ein blauer Auswahlrahmen bedeutet ein markiertes Feld.
●
Ein grüner Auswahlrahmen markiert Felder, in denen eine Auswahl von Parame-
tern vorgenommen werden kann oder in denen eine Eingabe gemacht werden
kann, ohne dass sich diese Auswahl / Eingabe sofort auf die Hardware des
R&S UPV auswirkt.
●
Ein magentafarbener Auswahlrahmen bedeutet, dass die Auswahl eines Buttons,
das Aktivieren einer Tick-Box oder die Veränderung eines Zahlenwertes unmittel-
bar an die Hardware weitergegeben und ausgeführt wird.
Beim Einschalten des Gerätes wird automatisch die letzte gesicherte Gerätekomplett-
einstellung geladen, so dass sich das Gerät im gleichen Zustand wie vor dem Aus-
schalten befindet. Der Fokus befindet sich an der ersten Position im aktiven Panel.
