R&S UPV
Beim exponentialen Settling gilt der gewählte Toleranzwert nur für die Abweichung des
aktuellen vom letzten Messwert; für jeden vorangegangenen Messwert vergrößert sich
die Toleranz jeweils um den Faktor 2.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:SETTling:TOLerance

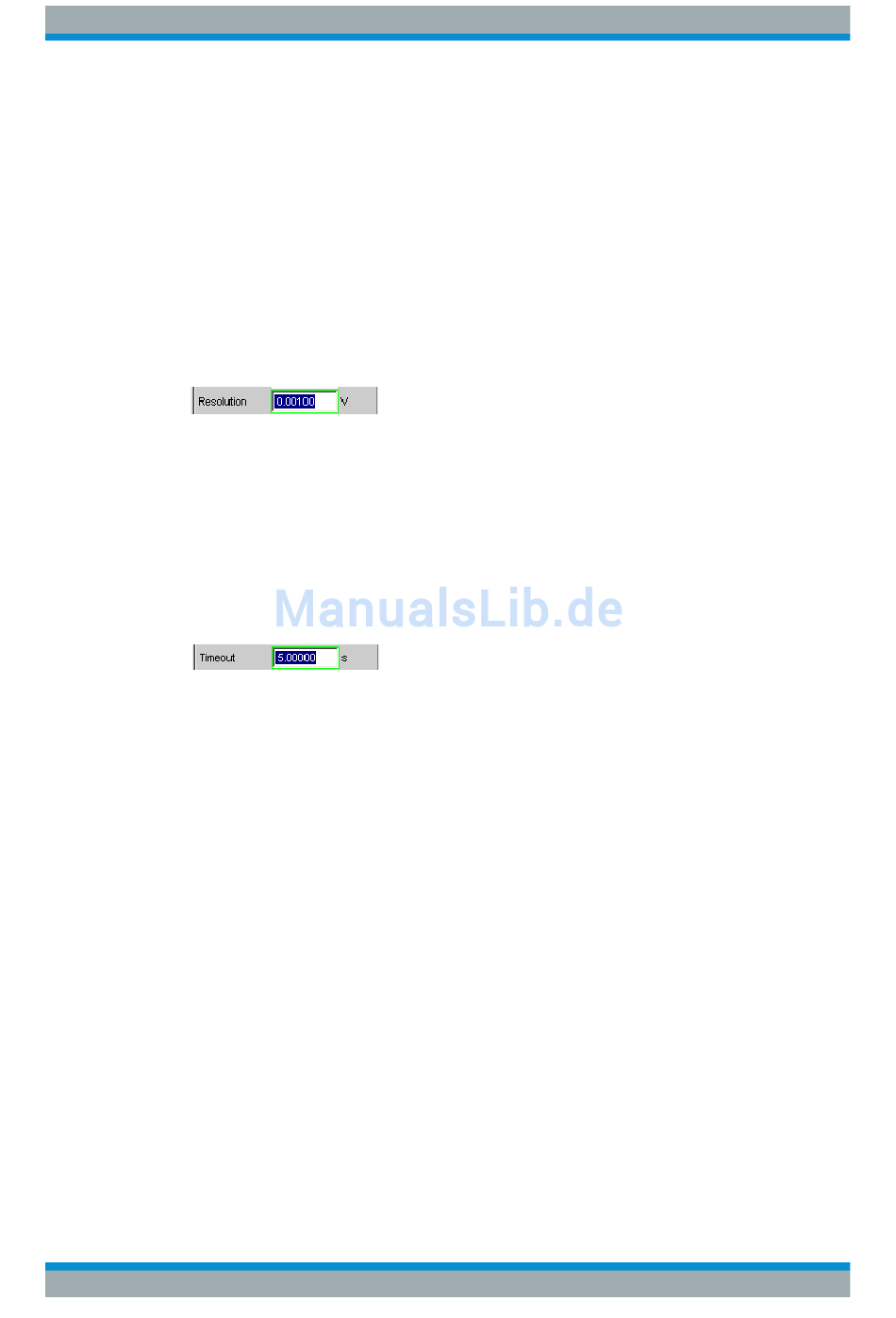

Resolution
Der Resolution-Wert bezeichnet die maximal zulässige Abweichung gegenüber den
anderen erfassten Messwerten, die der aktuelle Messwert haben darf, um trotz Verlet-
zung der Toleranzbedingung noch als eingeschwungen eingestuft zu werden. Ein
Messwert gilt somit erst dann als nicht-eingeschwungen, wenn sowohl die Toleranz-
als auch die Resolution-Bedingung nicht erfüllt sind.
Beim exponentiellem Settling gilt der gewählte Resolution-Wert nur für die Abweichung
des aktuellen vom letzten Messwert; für jeden vorangegangenen Messwert vergrößert
sich die Resolution jeweils um den Faktor 2.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:SETTling:RESolution
Timeout
Angabe der Zeit, die vom Start einer Messung verstreichen darf, bis der Settling-Algo-
rithmus ein eingeschwungenes Messergebnis erkannt haben muss.
Wird in dieser Zeit keine Messwertstabilisierung festgestellt, dann wird die Messung
abgebrochen. Im numerischen Display, im Sweep und über die Fernsteuerung
erscheint ein ungültiger Messwert.
Das Timeout ist insbesondere für die echten Settling-Verfahren wichtig, weil es hier
vorkommen kann, dass durch zu enge Toleranzangaben der Messwert niemals ein-
schwingt. Wenn hingegen mit Averaging gearbeitet wird, ist die Anzahl der Messungen
und somit die Messzeit endlich und das Timeout kann quasi deaktiviert werden (durch
Eingabe des Maximalwertes von 2000 s).
Hinweis: Bei Verwendung eines Multikanal-Analysators können maximal 1.44 Millio-
nen Samples beobachtet werden. In diesen Analysatoren ist das maximale Timeout
daher abhängig von der Abtastrate bzw. Analog-Bandbreite; bei 40 kHz Analog-Band-
breite beträgt es beispielsweise 15 s.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:SETTling:TOUT

5.42.4 Settling der Frequenzmessung

Freq Settling
Aktivierung des Frequenz-Settlings und Wahl des Settling-Verfahrens (nicht für Multi-
kanal-Analysatoren).
