R&S UPV

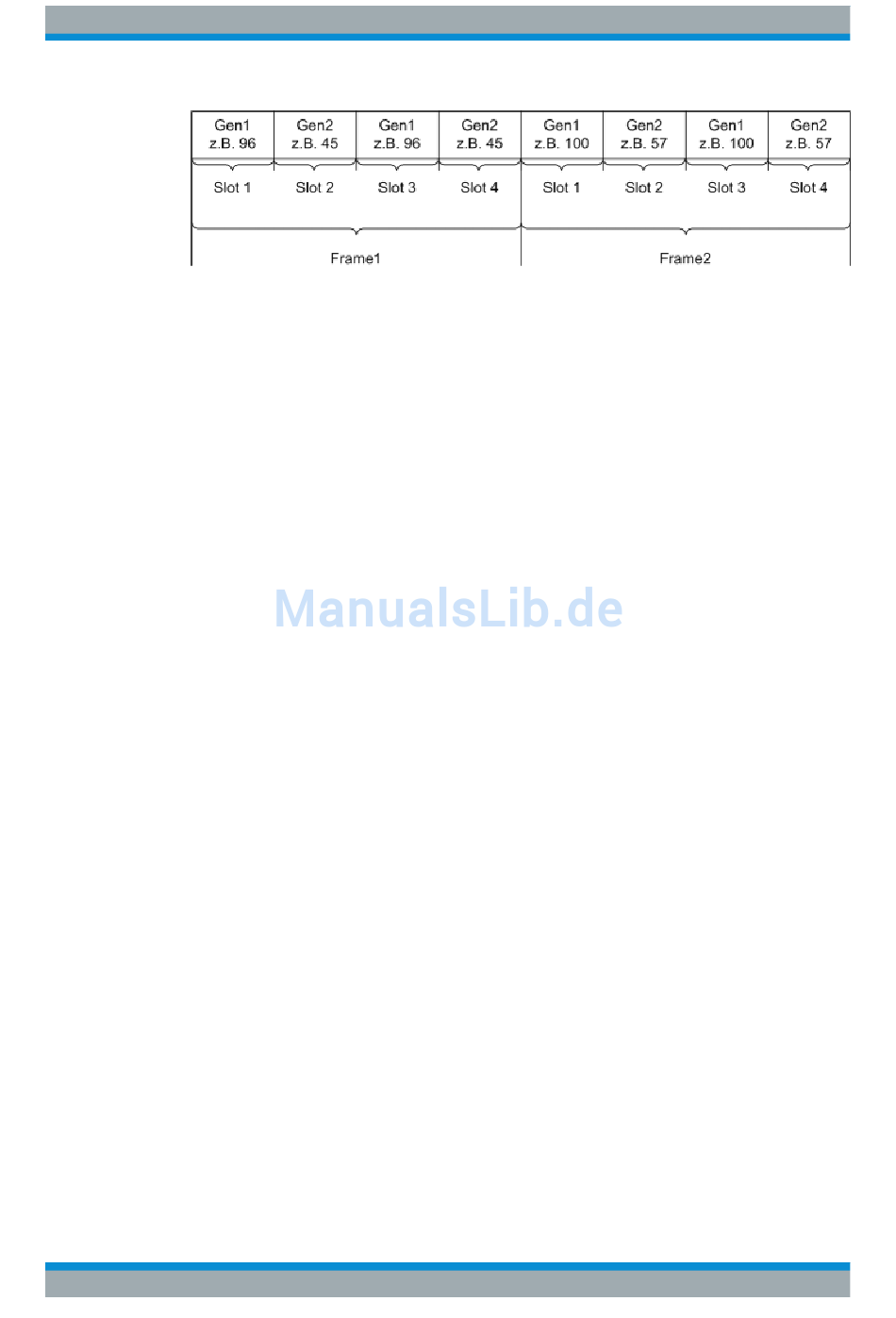

In den Einstellzeilen TX_DATA1 ... 4 können die Signalquellen "Generator1", "Genera-
tor2", "Null" und "Tristate" separat den max. 256 Slots einer jeden Datenleitung zuge-
ordnet werden.
Syntax:
<Quelle>:<Ziel>.<Ziel>.<Quelle>:<Ziel>.<Ziel>.<Ziel>.<Ziel> usw.
Signalquellen:
●
Gen1 = Schlüsselwort für Generator1
●
Gen2 = Schlüsselwort für Generator2
●
Zero = es werden Nullen ausgegeben
●
Tri = Ausgang wird hochohmig geschaltet
Als Ziele stehen zur Verfügung:
●
n = Slot n (mit n=1...256)
●
x-y = Slot x bis Slot y
●
all = alle Slots
●
even/odd = alle geraden/ungeraden Slots
Die einzelnen Zielslots werden durch Punktzeichen (.) voneinander getrennt. Sie kön-
nen dabei sowohl separat adressiert (z.B. 1. 2. 3.), als Bereich angegeben (z.B. 4-15),
bzw. unter den vorgegebenen Gruppenbezeichnungen "all", "even" oder "odd" ange-
sprochen werden. Jedem nicht definierten Zielslot wird defaultmäßig die Signalquelle
"Zero" zugewiesen.
Leerzeichen werden von der Software ignoriert, selbst wenn diese innerhalb von
Schlüsselworten auftreten. Ebensowenig spielt die Groß- und Kleinschreibung der
Zuweisungskommandos eine Rolle. Der Einstellstring einer jeden Datenleitung wird
von links nach rechts ausgewertet, so dass weiter rechts aufgeführte Kommandos
vorangegangene Einstellungen überschreiben.
Die Kombination der Schlüsselworte "Tri:ext" kann an jeder Position im String erfol-
gen und übergibt die Tristatesteuerung an das extern einspeisbare Signal TX_OE, wel-
ches eine höhere Priorität als die intern, per Kommandostring "Tri:<Ziel>" einstellbare
OE Steuerung genießt.
Bei per "Tri:ext" aktivierter externer OE Steuerung gilt prinzipiell:
TX_OE = "1"
Generator verhält sich so wie im String definiert
