5.6.15 DC (Gleichspannung)

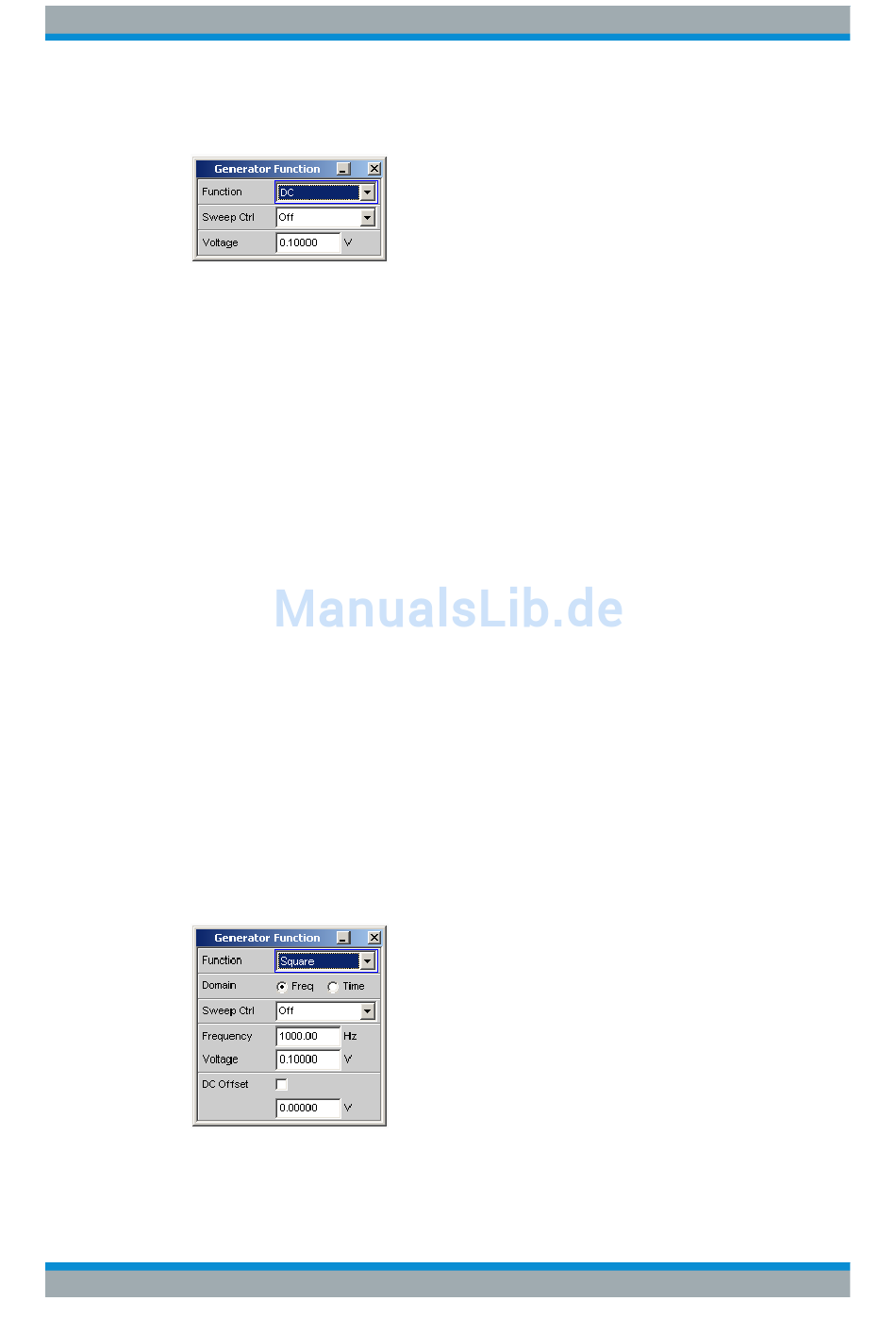

Der Generator erzeugt ein Gleichspannungssignal. Im Unterschied zum DC-Offset
kann diese Gleichspannung gesweept werden.
SCPI-Befehl:
SOURce:FUNCtion
Sweep Ctrl
Aktivieren des Sweepsystems. Die Gleichspannung kann innerhalb eines wählbaren
Bereichs von Start- zu Stoppwert variiert werden. Mit dem Pegel als X-Achse sind die
Messwerte im Grafikfenster Sweep Graph als Kurve darstellbar.
Sweep-Punkte: Linear oder logarithmisch zwischen Start und Stop oder aus Datei
gelesen.
Weiterschaltung: Automatisch in einem definierten Zeitraster oder auf die Messzeit des
Analyzers synchronisiert. Alle Einstellparameter des Sweepsystems sind beschrieben,
siehe
Fernsteuerbefehl:
SOURce:SWEep:CONTrol
Voltage
Gleichspannungspegel. Im Analoggenerator hängt der Maximalwert von den Einstel-
lungen
Config Panel ab.
Fernsteuerbefehl:
SOURce:VOLTage:TOTal

5.6.16 Square

Der Generator erzeugt ein Rechtecksignal. Frequenz und Pegel sind für beide Kanäle
gleich.
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 895
Kapitel 5.10, "Sweeps",
auf Seite 914
"Output Type " auf Seite 251 und
auf Seite 902
auf Seite 362.
"Max Voltage "
Gerätefunktionen
Generatorsignale
auf Seite 254 im Generator
349
