R&S UPV

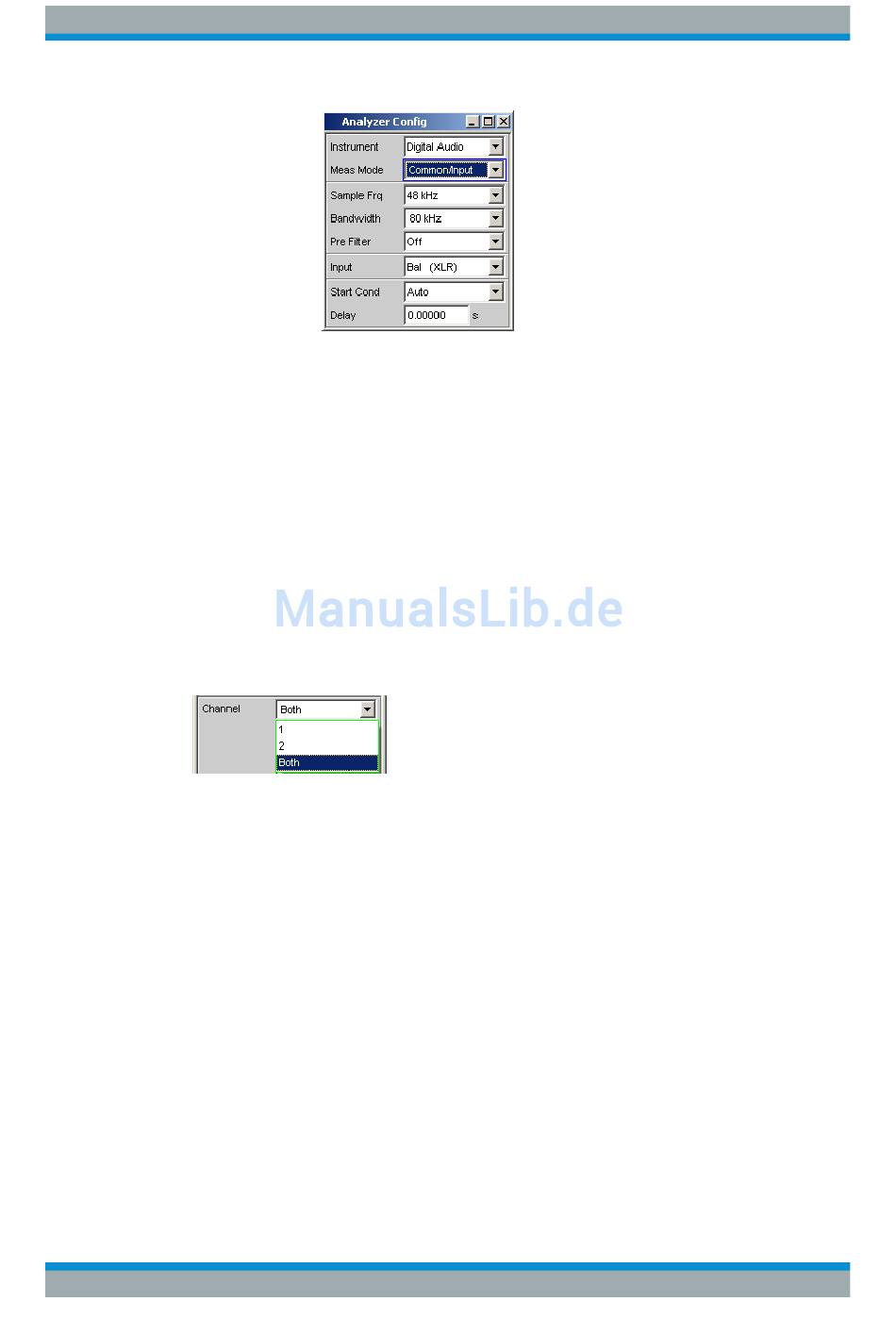

"Common/
Input"
Fernsteuerbefehl:
SENSe<n1>:DMODe
Channel
Einstellung des jeweils aktiven Messkanals im Meas Mode Audio Data.
Auswahl der Audio-Daten des linken (Channel = 1), des rechten (Channel = 2) oder
beider Kanäle (Channel = Both).
Bei Auswahl einer einkanaligen Messung (Ch1 oder Ch2) wird der Dateninhalt des
anderen Kanals nicht berücksichtigt.
"1"
"2"
"Both"
Fernsteuerbefehl:
INPut<n1>:CHANnel
Audio Bits
Verwendete Wortbreite des Digital Audio Analyzer im Meas Mode Audio Data.
Wertebereich: 8 ... 24
Wird die Wortbreite verringert, werden die Werte der Audio-Samples auf die angege-
bene Wortbreite abgeschnitten. Eine reduzierte Wortbreite hat eine entsprechende
Reduzierung der Messdynamik zur Folge.
Bedienhandbuch 1146.2084.31 ─ 13
(Nur mit R&S UPV-B2 (Digitale Audioschnittstellen) ). Messung des
Common-Signals am Digital Bal-Eingang.
Die DIGITAL INPUT Amplitude kann am Bal- oder am Unbal-Eingang
gemessen werden.
Als Leitungen für die Digital Audio-Signalverbindungen werden auch,
wie in der Analogtechnik üblich, symmetrisch ausgeführte Kabel ver-
wendet. Eingekoppelte Störungen z.B. von Masseschleifen treten
dabei als Gleichtaktspannung an den Schnittstellen auf.
auf Seite 922
Nur das Signal des linken Kanals wird gemessen.
Nur das Signal des rechten Kanals wird gemessen.
Beide Kanäle werden gemessen (Stereo).
auf Seite 921
Gerätefunktionen
Digital Analyzer konfigurieren
405
