R&S UPV Bedienungsanleitung Seite 397

®
R&S UPV

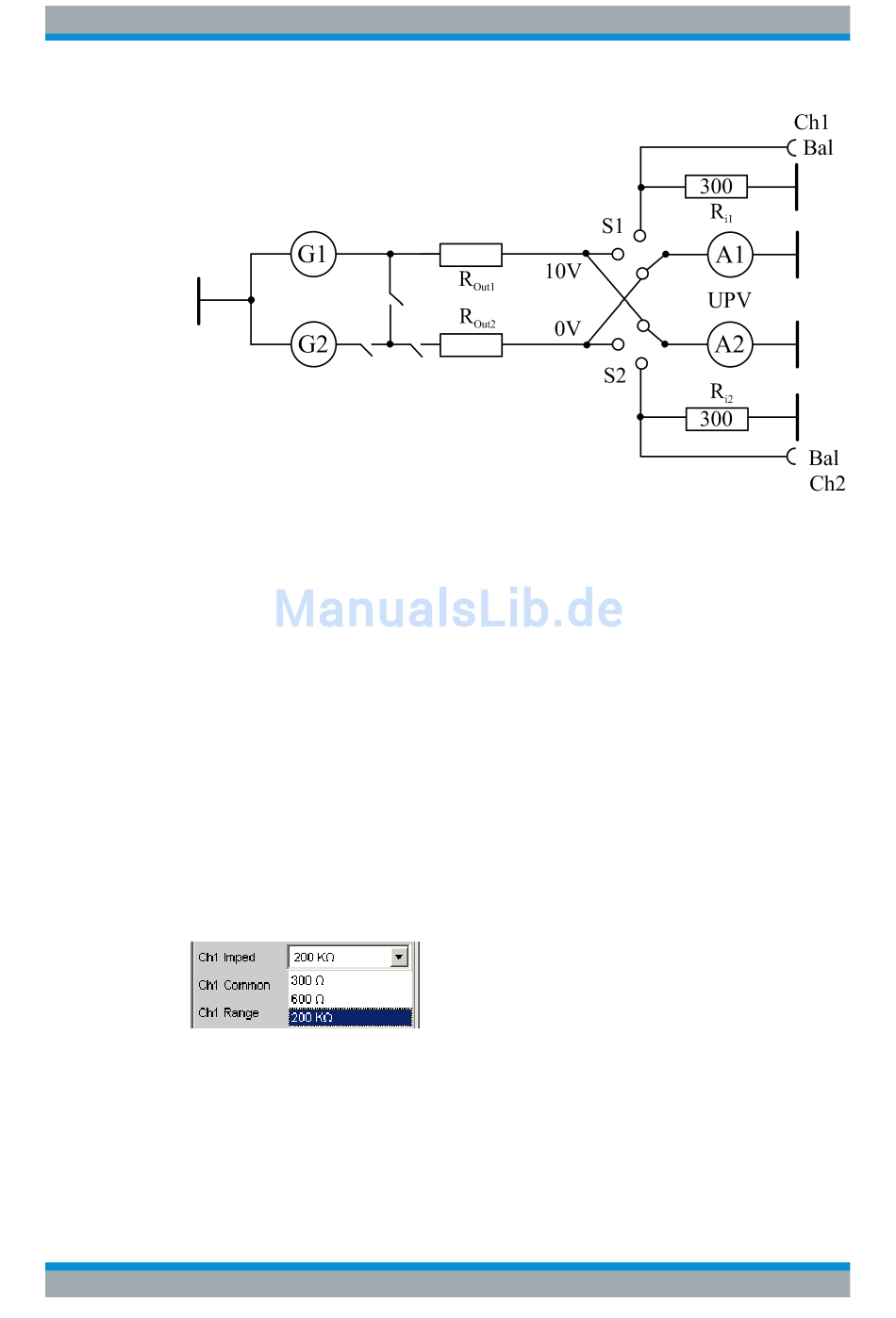

Bild 5-15: Verschaltungsmöglichkeiten der Analyzer-Eingänge
"Bal"
"Gen Ch1"
"Gen Ch2"
Fernsteuerbefehl:
INPut<n1>:TYPE
Chx Imped
Wahl der Eingangsimpedanz, nur bei Input Bal wählbar.
Bei gleicher Einstellung für beide Kanäle (2 = 1 oder 1 = 2) erscheint nur der Text
Impedance links neben dem Auswahlfeld.
Bedienhandbuch 1146.2084.31 ─ 13
"Bal"anced = erdsymmetrische Messeingänge.
Unsymmetrische Messobjekte können über XLR/BNC-Adapter ange-
schlossen werden (Option R&S UPV-Z1).
Interne Verbindung des Generatorausgang 1 mit dem Analyzer-Kanal
1 oder 2 (gezeichnet ist die interne Verbindung zum Analyzer-Kanal
2). Die Analyzer-Eingangsimpedanz beträgt 200 kΩ.
Interne Verbindung des Generatorausgang 2 mit dem Analyzer-Kanal
1 oder 2 (gezeichnet ist die interne Verbindung zum Analyzer-Kanal
1). Die Analyzer-Eingangsimpedanz beträgt 200 kOhm.
auf Seite 922
Gerätefunktionen
Analog Analyzer konfigurieren
