R&S UPV Bedienungsanleitung Seite 261

®
R&S UPV
"OFF"
"1"
"2"
"2 = 1"
Fernsteuerbefehl:
OUTPut:CHANnel

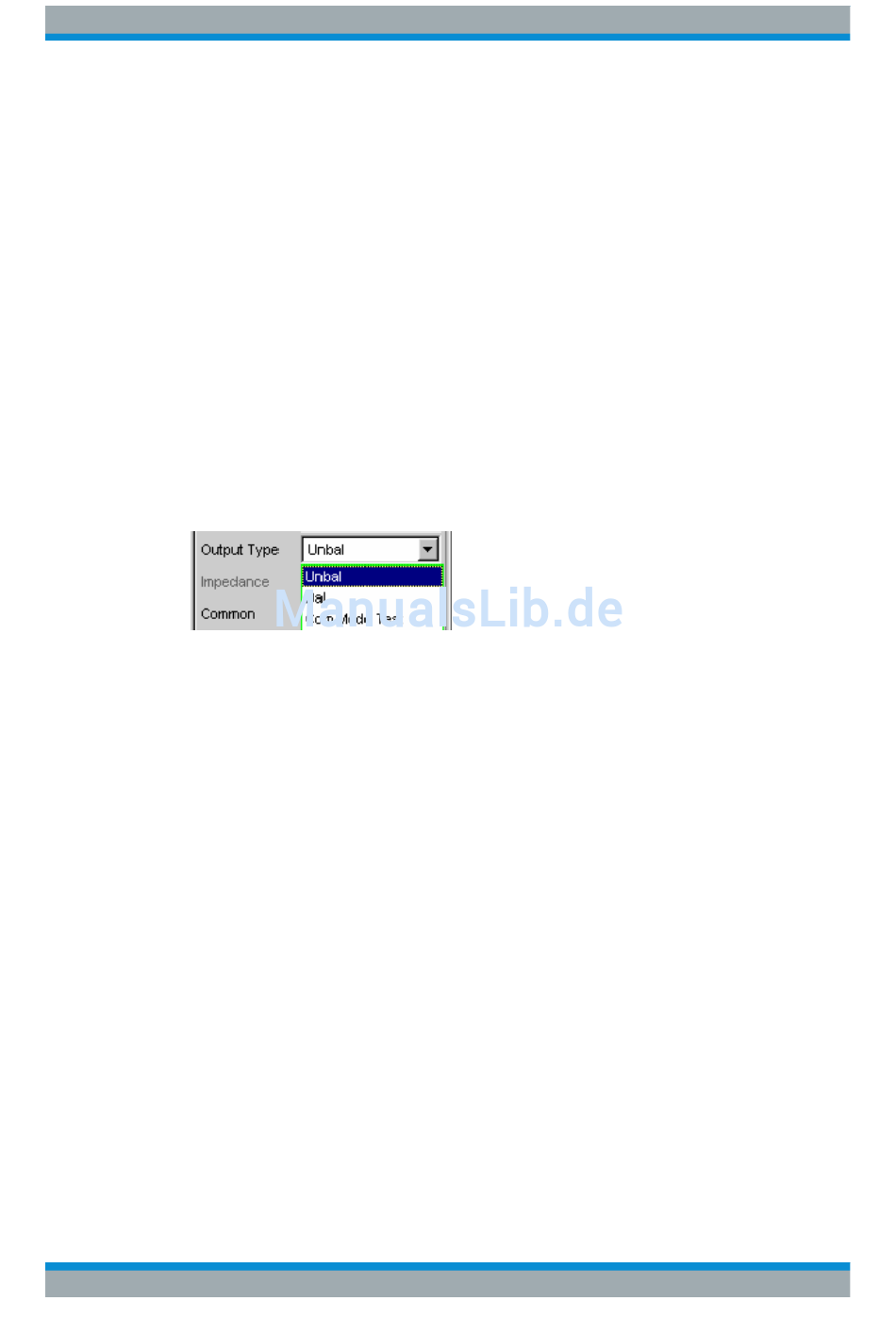

Output Type
Der Generator-Ausgang kann unsymmetrisch (Unbal) oder symmetrisch (Bal) konfigu-
riert werden. Die Einstellung gilt stets für beide Ausgänge gemeinsam.
Zusätzlich kann mit der Einstellung "Com Mode Test" der Generator ein Gleichtaktsig-
nal liefern.
"Unbal"
"Bal"
Bedienhandbuch 1146.2084.31 ─ 13
Beide XLR-Stecker sind abgeschaltet.
Der XLR-Stecker 1 liefert das Generatorsignal, der XLR-Stecker 2 ist
abgeschaltet.
Der XLR-Stecker 2 liefert das Generatorsignal, der XLR-Stecker 1 ist
abgeschaltet.
Beide XLR-Stecker liefern ein Ausgangssignal.
Hinweis: Bei Wahl der Generatorfunktion Stereo Sine (im Generator-
Function-Panel; dazu ist die Option R&S UPV-B3 erforderlich) kann
das Ausgangssignal in Pegel und Frequenz unterschiedlich sein.
auf Seite 883
Der Effektivwert des Generatorsignals kann max. 10 V betragen.
Die Ausgangsimpedanz beträgt 5Ω.
Um mit handelsüblichen BNC-Kabeln arbeiten zu können, empfiehlt
sich die Verwendung eines XLR/BNC-Adapters R&S UP-Z1F.
Der Effektivwert des Generatorsignals kann max. 20 V betragen.
Die Ausgangsimpedanz kann zwischen drei verschiedenen Werten
gewählt werden.
Gerätefunktionen
Analog Generator konfigurieren
251
