R&S

UPV

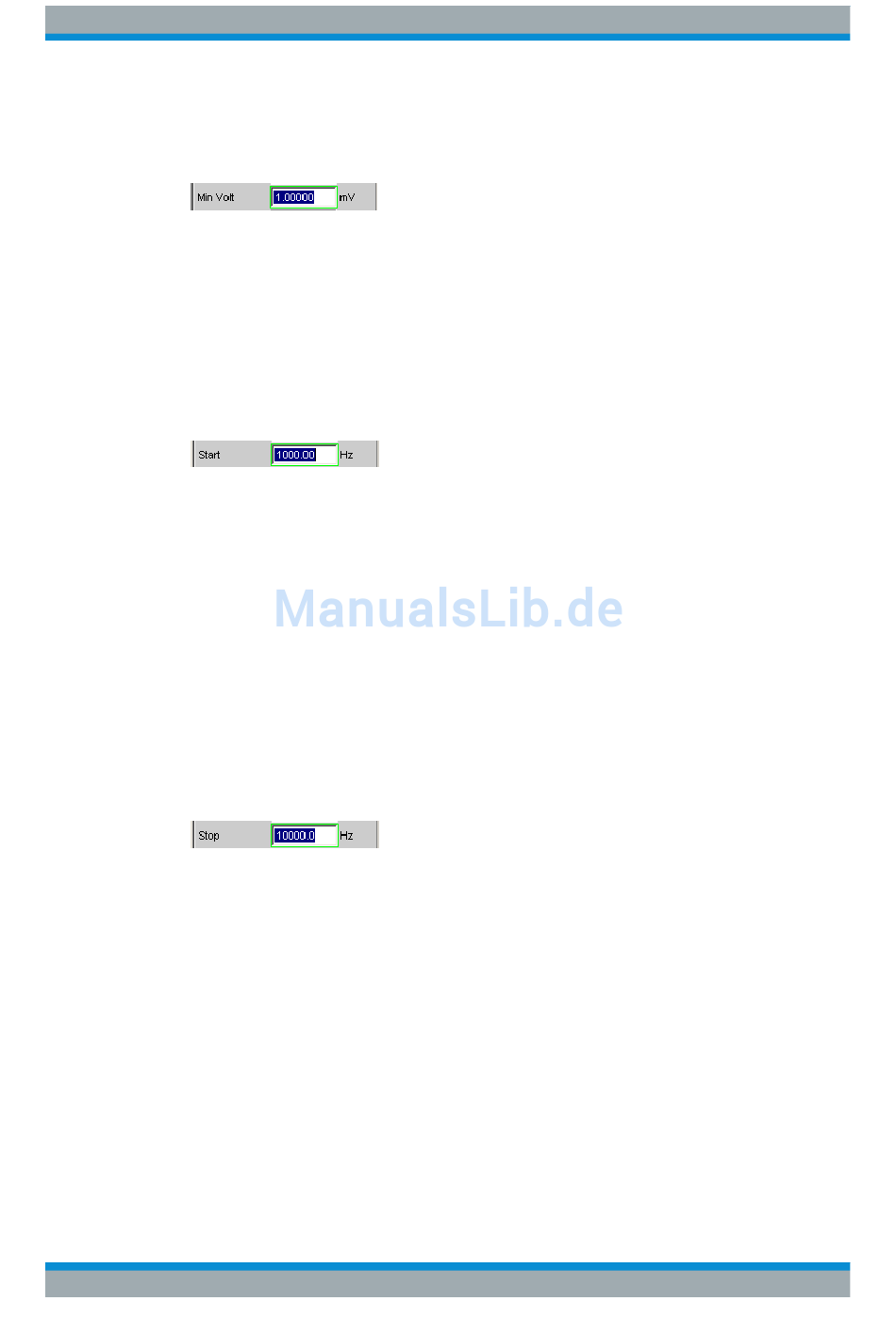

Min Volt

Eingabe eines Minimal-Pegels für externe Frequenz-Sweeps. Liegt das Signal unter-

halb dieser Schwelle, dann erfolgt keine Triggerung.

Verhindert die Triggerung bei Signalpausen. Ein zu geringer Minimal-Pegel würde

dazu führen, dass auch die im Rauschen ermittelten Frequenzmesswerte zur Trigge-

rung verwendet würden.

Fernsteuerbefehl:

ARM:LEVel:MIN

Start

Eingabe des Start-Wertes des Aufzeichnungsintervalls (bei externen Sweeps) bzw.

des Triggerbereichs (bei Pegeltriggerung).

Der Start-Wert sollte so gewählt werden, dass auch bei Messunsicherheiten der 1. auf-

zuzeichnende Wert innerhalb des Start / Stopp-Intervalles liegt.

Ist der Start-Wert kleiner als der Stopp-Wert, dann läuft der externe Sweep als Auf-

wärts-Sweep; bei Flankentriggerung wird auf eine positive Flanke gewartet. Mess-

werte, die kleiner als Start sind, werden nicht berücksichtigt.

Wird als Start-Wert der aktuelle Stopp-Wert eingegeben, dann wird die Sweep-Rich-

tung automatisch umgekehrt und der Stopp-Wert mit dem alten Start-Wert geladen.

Fernsteuerbefehl:

ARM:FREQuency:STARt

ARM:VOLTage:STARt

Stop

Eingabe des Stopp-Wertes des Aufzeichnungsintervalls (bei externen Sweeps) bzw.

des Triggerbereichs (bei Pegeltriggerung).

Der Stopp-Wert sollte auf den erwarteten Endwert des externen Sweeps gesetzt wer-

den.

Ist der Stopp-Wert kleiner als der Start-Wert, dann läuft der externe Sweep als

Abwärts-Sweep; bei Flankentriggerung wird auf eine negative Flanke gewartet.

Wird als Stopp-Wert der aktuelle Start-Wert eingegeben, dann wird die Sweep-Rich-

tung automatisch umgekehrt und der Start-Wert mit dem alten Stopp-Wert geladen.
