R&S UPV
●
PCM signalisiert, ob das Signal Linear-PCM-kodiert ist (grün) oder nicht (rot). Die-
ses Error-Flag entspricht dem Audio-Mode (Bit#1 der Channel-Status-Daten).
●
parity signalisiert, ob die Paritätsprüfung einen Fehler erkannt hat (rot).
●
lock signalisiert, ob ein gültiges Digital-Signal anliegt (grün); liefert das DUT keinen
Takt oder ist der Eingang offen, ist lock (rot).
●
Im Professional-Format signalisiert CRC, dass die CRC-Prüfung einen Fehler
erkannt hat (rot). Im Consumer-Format wird kein CRC-Fehler angezeigt (grün).
●
CH1 invalid bzw. CH2 invalid signalisiert den Zustand des Validity-Bits im Proto-
koll. Rot bedeutet, dass der entsprechende Kanal ungültig ist.
Bei Auftreten eines Lock-Fehlers werden alle Errorflags gesetzt (rot).

5.39 Frequenz-, Phase- und Gruppenlaufzeitmessung

Die Frequenzmessung bzw. kombinierte Frequenz-/Phasen-/Gruppenlaufzeitmessung
erfolgt vor den funktionsspezifischen Digitalfiltern, aber hinter dem Prefilter. Im Zweika-
nal-Analog-Analysator wird bei eingeschaltetem analogen Notchfilter die Frequenz hin-
ter dem Notch gemessen. Wird die Grundwelle mit dem Notchfilter unterdrückt, dann
ermittelt der Frequenzmesser die Frequenz des Restsignals.

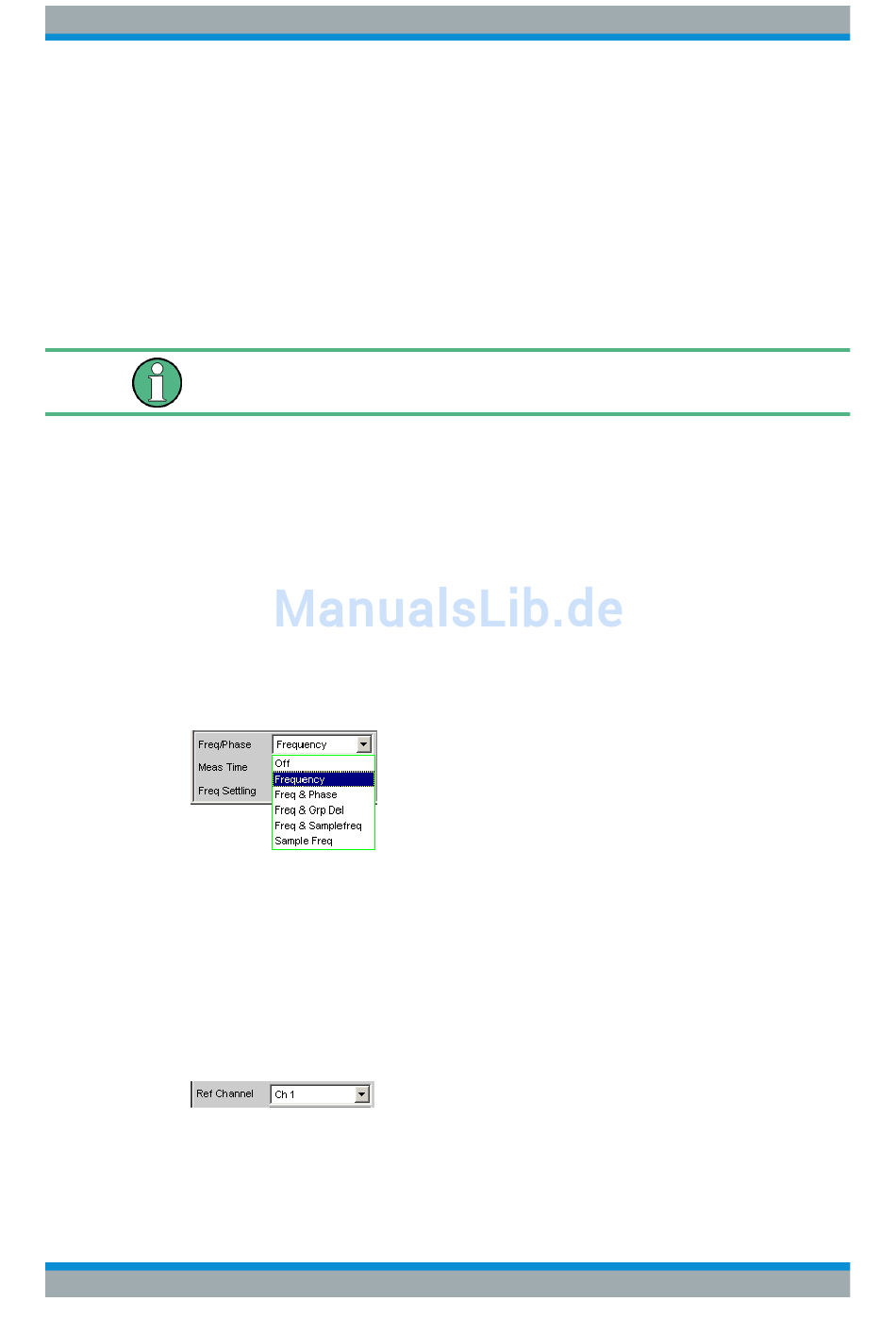

Freq Phase
Aktivierung der Frequenzmessung (für den Referenzkanal) und Wahl des Messwertes
für die anderen Kanäle.
Bei 1-kanaligen Messungen kann hier nur die Frequenzmessung gewählt werden, im
Digital-Analysator auch die Messung der Abtastfrequenz.
Bei 2- oder mehrkanaligen Messungen liegt auf den anderen Kanälen oftmals die glei-
che Frequenz wie auf dem Referenzkanal. In diesen Fällen ist es sinnvoll, im Mess-
wertfenster der anderen Kanäle statt der Frequenz alternativ einen anderen frequenz-
bezogenen Messwert darzustellen.
Hinweis: In den Zweikanal-Analysatoren ist der "Referenzkanal" immer der "Kanal 1",
in den Multikanal-Analysatoren ist der Referenzkanal im Analysator Config Panel "frei
wählbar".
Bedienhandbuch 1146.2084.31 ─ 13
Frequenz-, Phase- und Gruppenlaufzeitmessung
Gerätefunktionen
625
