R&S UPV

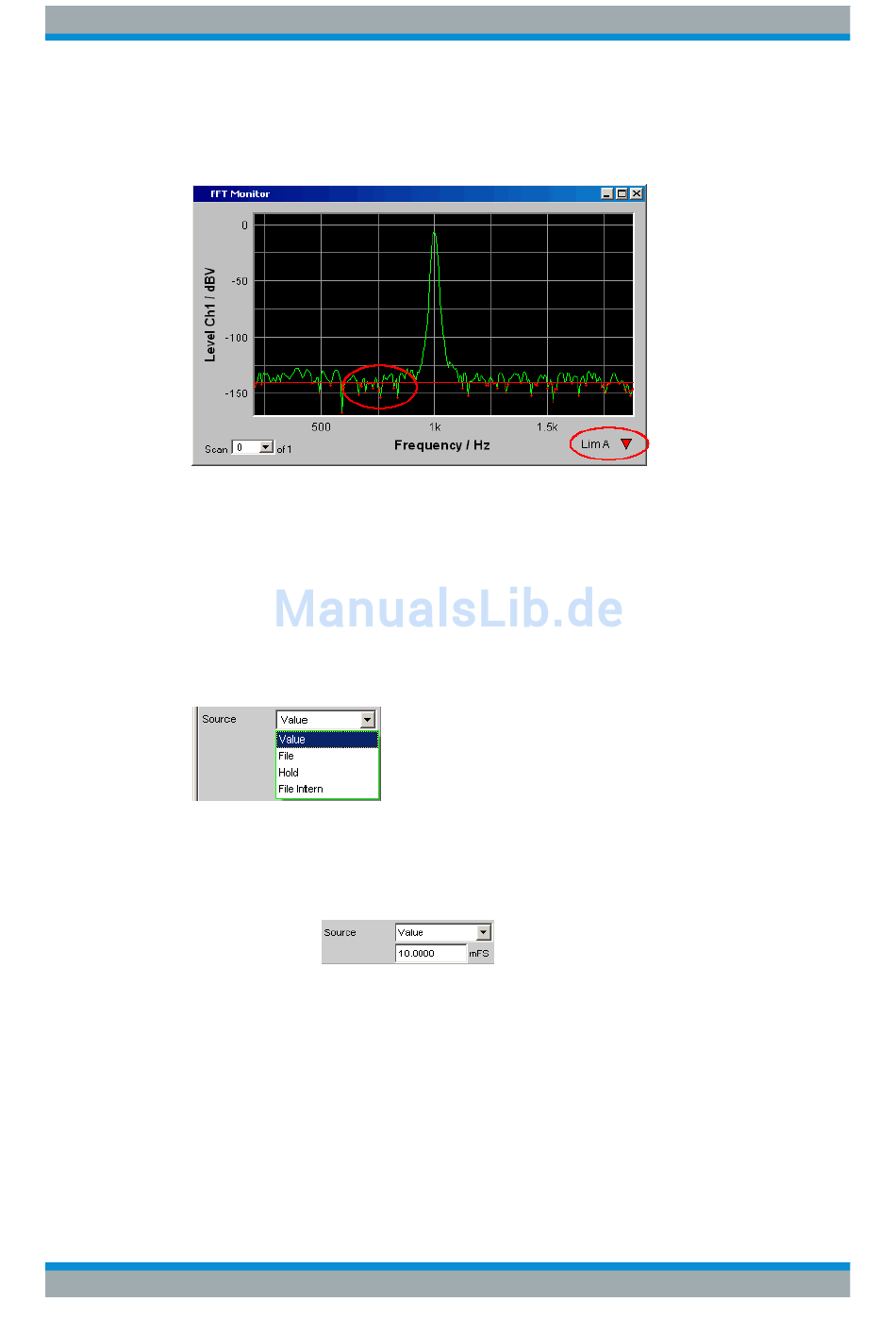

Eine zusätzliche Anzeige in der rechten unteren Ecke der grafischen Darstellung mar-
kiert mit einem nach unten gerichteten Pfeil die Unterschreitung des unteren Grenz-
wertes bzw. der Grenzwertlinie.
Jeder START veranlasst das Rücksetzen und die erneute Aufzeichnung der Grenz-
wertunterschreitungen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, PESQ/POLQA, Impulse Response
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:LIMLower
DISPlay:SWEep<n2>:B:LIMLower
Source
Bestimmt, wie der untere Grenzwert festgelegt wird.
"Value"
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 1005
auf Seite 1005
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, PESQ/POLQA, Impulse Res-
ponse
Eingabe eines festen Grenzwertes zu der Einstellung
Source = Value.
Mit der nachfolgenden Einstellzeile wird ein für alle X-Werte konstan-
ter unterer Grenzwert in der Einheit eingegeben, die in der Einstell-
zeile Unit Funct Track gewählten wurde. Bei einer relativen Einheit
wird der zugehörige Referenzwert (einige Einstellzeilen oberhalb),
übernommen.
Alle Scans eines Traces werden gegen diesen gemeinsamen festen
Grenzwert verglichen und die Grenzwertverletzungen markiert.
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
727
