R&S UPV Bedienungsanleitung Seite 730

®
R&S UPV
Sweep, FFT, Waveform, Bargraph, Impulse Response
"Auto"
"Off"
"µ, m, k"

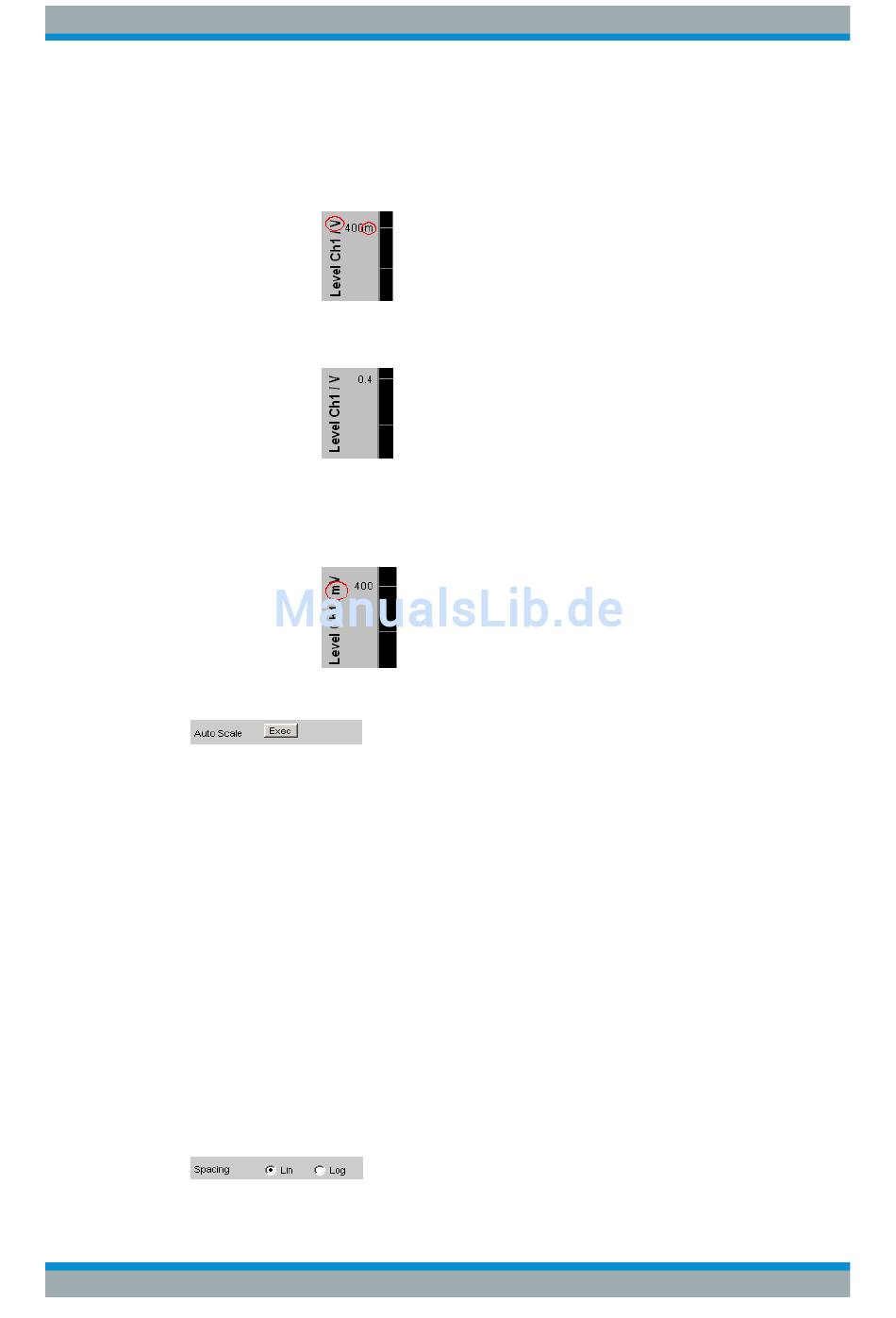

Auto Scale
Einmalige automatische Skalierung der Y-Achsen für Trace A oder Trace B.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph, PESQ/POLQA, Impulse Response
"Exec"
Spacing
Bedienhandbuch 1146.2084.31 ─ 13
Automatische Engineeringvergabe von p ... M. Die Cursor- und Ska-
lierungswerte werden mit dem Engineeringzeichen angezeigt.
Die Y-Achse ist mit der Einheit ohne Engineering beschriftet.
Kein Engineering
Werte immer in der Darstellung 1.0 E
Engineering fest auf µ, m oder k
Die Cursor- und Skalierungswerte werden ohne Engineeringzeichen
angezeigt.
Die Y-Achse ist mit Engineering und Einheit beschriftet.
Die Betätigung dieses Buttons löst eine einmalige Skalierung aus
und benutzt für Trace A oder Trace B die Minimal- und Maximalwerte
der vorliegenden Messreihe.
Die Endwerte der neuen Skalierung werden etwa 5% kleiner bzw.
größer als die exakten Werte bestimmt. Die ermittelten Werte werden
in die nachfolgenden Einstellzeilen Top und Bottom übernommen.
Ist die Tick Box Track für diesen Bereich aktiviert, so erfolgt bei der
Betätigung von Exec in Trace A eine automatische Skalierung beider
Y-Achsen unter Berücksichtigung des höchsten Maximalwertes und
des niedrigsten Minimalwertes beider Traces. Sind die Min/Max-Kur-
ven eingeschaltet, so werden diese für die Autoskalierung herange-
zogen.
Kurven-, Spektrum- und Balkendarstellung
0
Gerätefunktionen
720
