5.3 Digital Generator konfigurieren

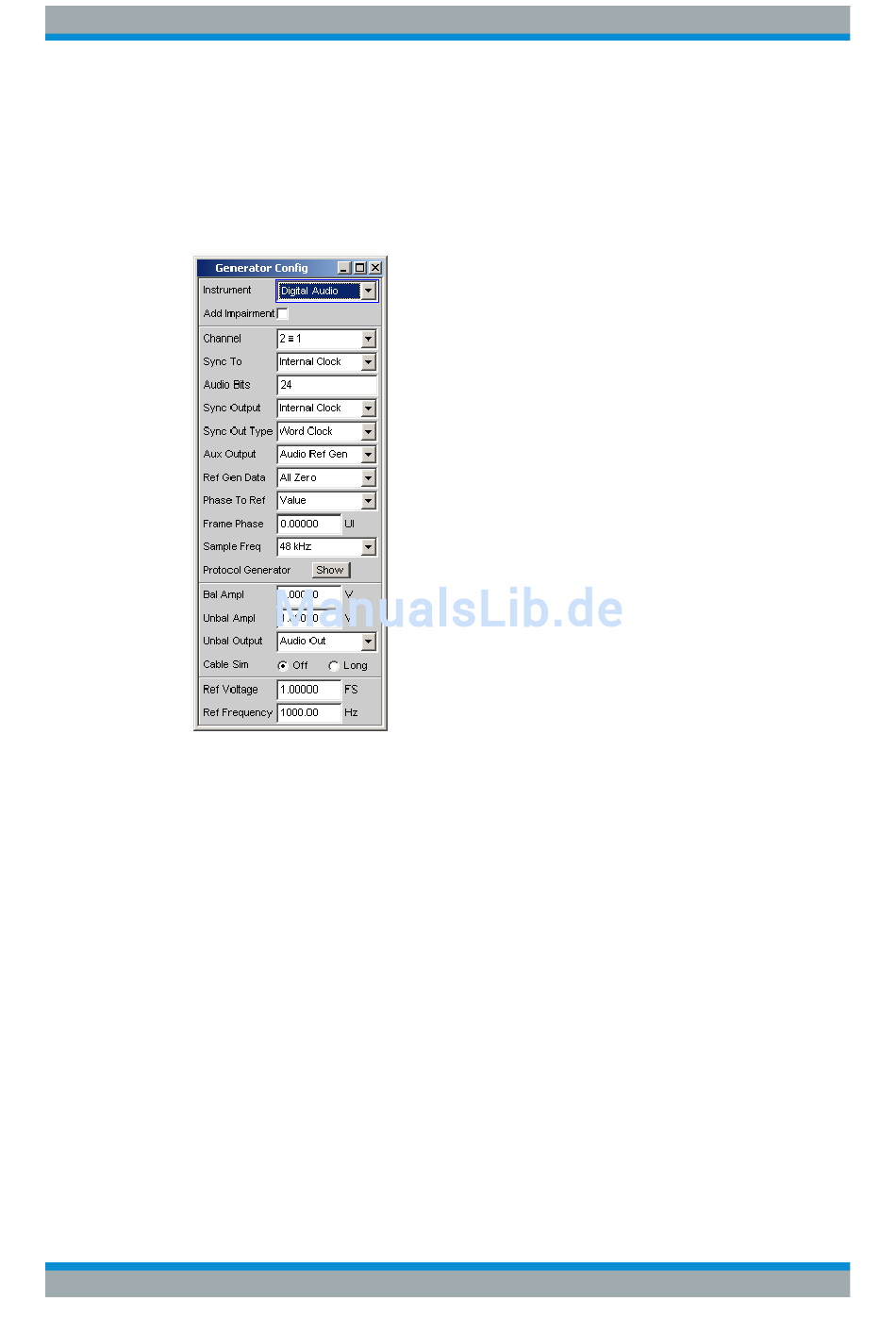

5.3.1 Digital Generator Configuration Panel

Das Generator-Instrument "Digital Audio" erfordert die Optionen R&S UPV-B2 (Digitale
Audioschnittstellen) .
Bei digitalen Audio-Schnittstellen gibt es prinzipiell zwei Signaltypen, die auftreten. Das
ist das analoge Schnittstellensignal und das codierte Audiosignal selbst. Das digitale
Schnittstellensignal hat Analogparameter, dem z. B. Rauschen oder andere Störsig-
nale (Impairments) überlagert sein können, die sich auch in einer Verschiebung der
Flanken bemerkbar machen. Dieser Jitter genannte Effekt macht es ab einer gewissen
Größe unmöglich, das Audio-Signal korrekt zu decodieren oder zu regenerieren.
Der R&S UPV kann gleichzeitig zum codierten Audiosignal diese Störungen der Digi-
talsignale generieren: Die Verschiebung der Signalflanken (Jitter) oder die Überlage-
rung einer Gleichtaktspannung auf den Digital-Leitungen (Common Mode). Für die
Erzeugung dieser Störsignale wird der interne Analog-Generator verwendet.
Die Erzeugung der Impairments erfordert die Optionen R&S UPV-B2 (Digitale Audio-
schnittstellen) und R&S UPV-K22 (Jitter- und Interface-Test) .
Nachfolgenden werden die Konfigurationsmöglichkeiten des Digital-Audio-Generators
beschrieben.
