R&S UPV
ches eine höhere Priorität als die intern, per Kommandostring "Tri:<Ziel>" einstellbare
OE Steuerung genießt.
Bei per "Tri:ext" aktivierter externer OE Steuerung gilt prinzipiell:
TX_OE = "1"
Generator verhält sich so wie im String definiert
TX_OE = "0"
Generator tristatet die Datenleitung für die Dauer des low-Pegels, unabhängig vom
Inhalt des Kommandostrings.
Der externe TX_OE wirkt nicht kombinatorisch, sondern muss einen Takt vor Beginn
des Slots bzw. des gewünschten Wirkungszeitpunktes angelegt werden. Das Signal
wird hierbei mit derselben BClk-Flanke übernommen, mit welcher das Datum ausgege-

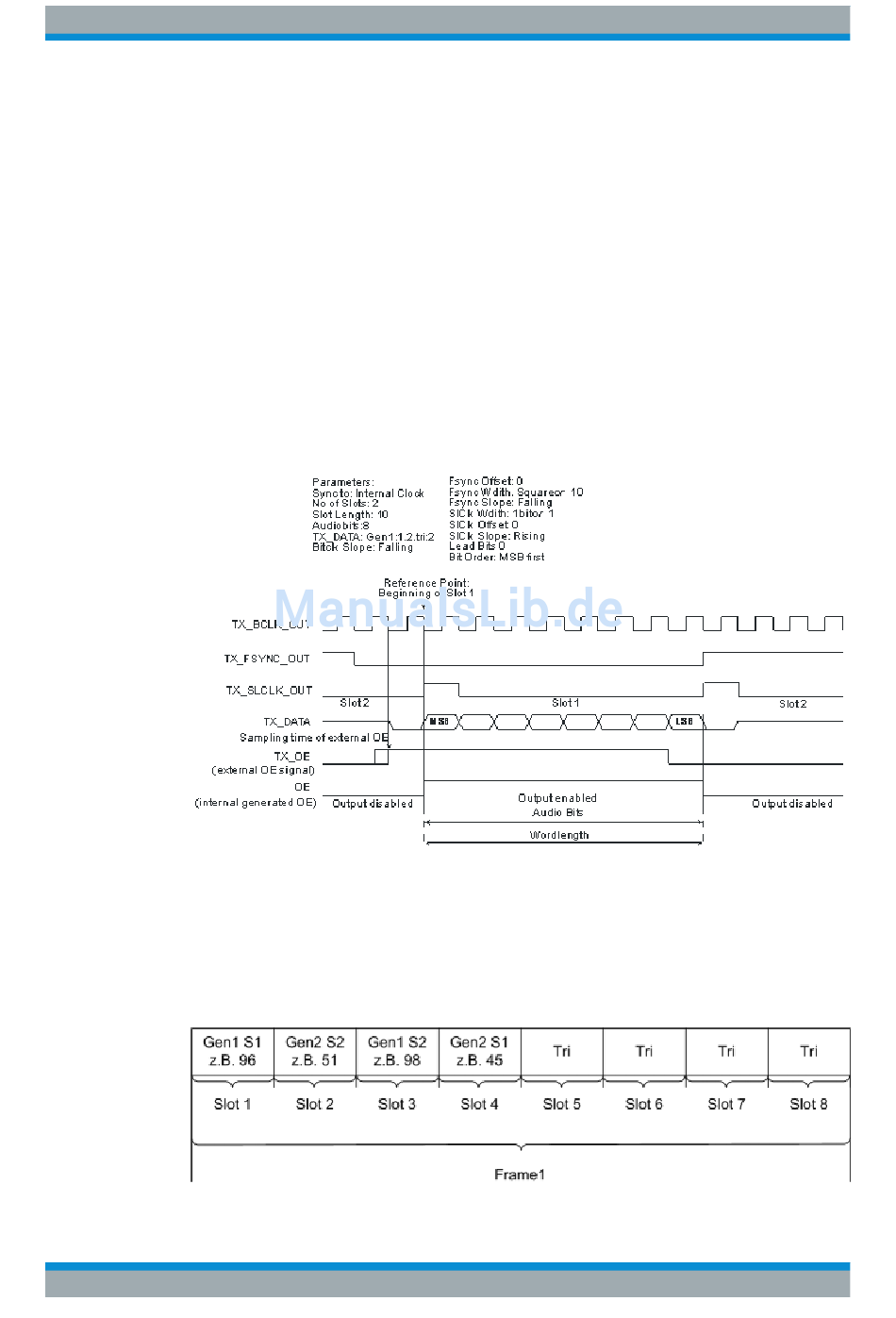

ben wird. Folgendes Schaubild verdeutlicht die Wirkungsweise des exteren Output
Enable Signals.
Beispiele für Einstellstrings:
Tri:all.gen1-1:1.gen1-2:3.gen2-1:4.gen2-2:2
Die Samples von Generator 1 werden aufeinanderfolgend in den Slots 1 und 3 gesen-
det, während sich die Samples von Generator 2 in umgekehrter Reihenfolge in den
Slots 2 und 4 befinden.
Bedienhandbuch 1146.2084.31 ─ 13
USI Dual Channel Generator konfigurieren
Gerätefunktionen
297
