R&S UPV
Je tiefer die untere Grenzfrequenz ist, desto schmälere Frequenzbänder müssen
gemessen werden. Damit eine Mindestzahl von Bins pro Band nicht unterschritten
wird, muss bei schmäleren Frequenzbändern die FFT-Auflösung und somit die FFT-
Size erhöht werden.
Die untere Grenzfrequenz beeinflusst somit entscheidend die Messgeschwindigkeit
und sollte daher nicht niedriger gewählt werden, als für die Messaufgabe erforderlich
ist.
Fernsteuerbefehl:
SENSe<n1>:FREQuency:LIMit:LOWer

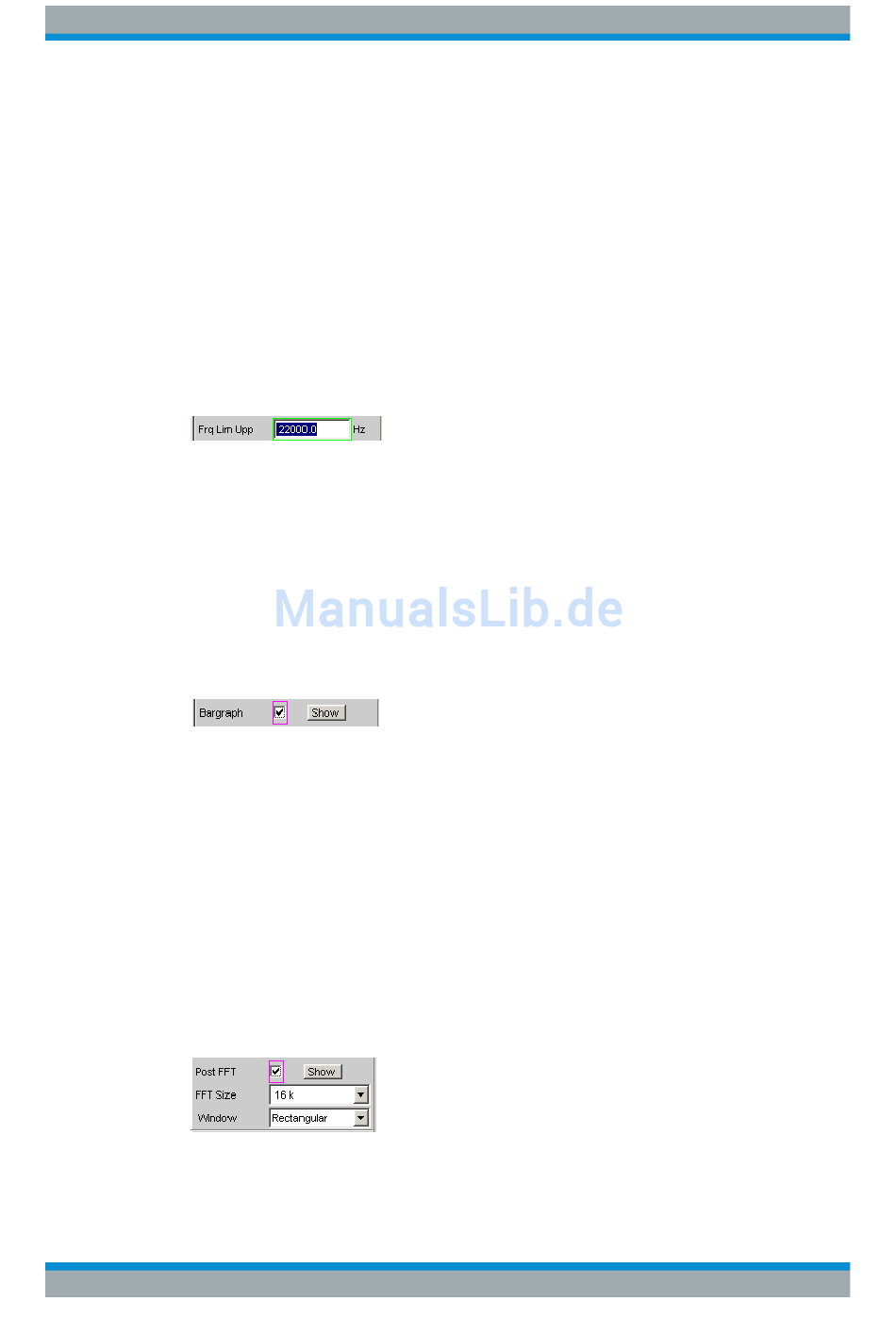

Frq Lim Upp
Eingabe der oberen Bandgrenze für die Berechnung der Teilbänder und des Gesamt-
effektivwertes.
Die Darstellung und Berechnung der Frequenzbänder endet mit dem Band, in dem die
obere Grenzfrequenz liegt. Das obere Teilband wird dabei komplett erfasst, d.h. die
eingegebene Grenzfrequenz verändert nicht den Energieinhalt des oberen Bandes.
Auf die Messgeschwindigkeit hat die obere Grenzfrequenz keinen Einfluss
Fernsteuerbefehl:
SENSe<n1>:FREQuency:LIMit:UPPer
Bargraph
Aktivierung der Bargraph-Berechnung und –Darstellung; darüberhinaus kann von hier
aus das Grafikfenster Bargraph1 geöffnet werden.
Die Konfiguration der Bargraphen erfolgt ausschließlich in den Windows Bargraph1
Config bzw Bargraph2 Config, die graphische Darstellung selbst in den Windows Bar-
graph1 bzw. Bargraph2.
"deaktiviert"
"aktiviert"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:BARGraph
Post-FFT
Aktivierung/Deaktivierung der Post-FFT; gleichzeitig Umschaltung zwischen automati-
scher und manueller Wahl von FFT-Size und Window, Darüberhinaus kann von hier
aus das Grafikfenster FFT Graph1 geöffnet werden.
Bedienhandbuch 1146.2084.31 ─ 13
Bargraph-Berechnung (und somit Aktualisierung) ausgeschaltet. Es
wird nur der bandbegrenzte Gesamteffektivwert gemessen.
Bargraph-Berechnung (und somit Aktualisierung) eingeschaltet.
auf Seite 962
Frequenzbandanalyse
auf Seite 964
auf Seite 964
Gerätefunktionen
542
