R&S UPV

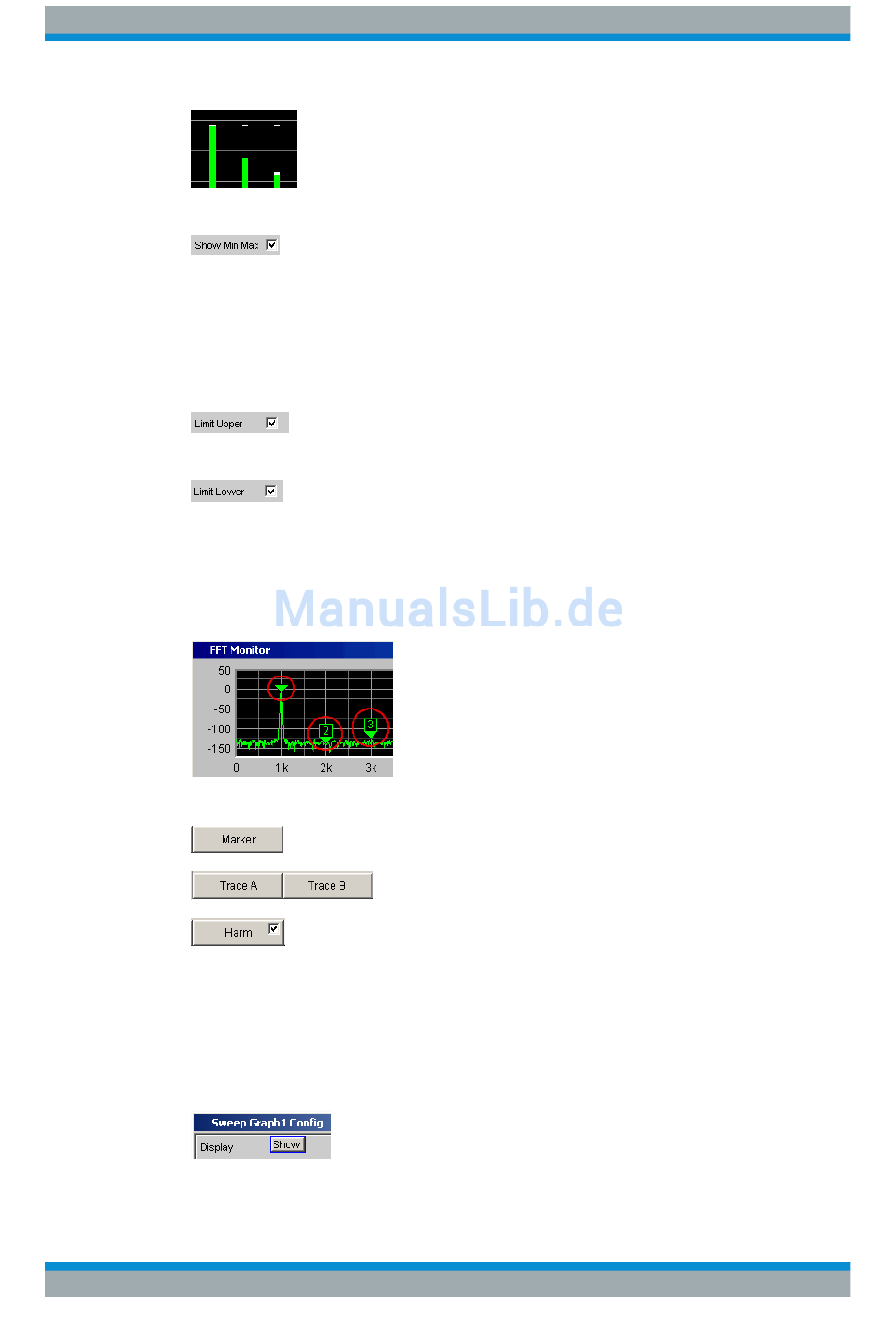

Einzustellen im oberen Bereich des zugehörigen Panels über die Einstellzeile
Die Min/Max-Kurven sind wie Scans einer Multiscan-Darstellung zu betrachten. Ist
"Show Min Max" eingeschaltet, besteht ein Single Scan aus 3 Scans.
18: Limitlinie
Fester Grenzwert oder feste Grenzwertkurve aus einer Datei, zu aktivieren im zugehö-
rigen DispConfig-Panel über die Einstellzeilen
und
in den Bereichen Trace A und Trace B.
19: Harmonikmarker
Im folgenden Beispiel werden ausgehend von der X-Position des Markers (1 kHz) die
Harmonischen (2 kHz und 3 kHz) markiert
Die Harmonikmarker werden mittels Softkeybedienung eingeschaltet:
Verfügbar in den Grafik-Subsystemen
FFT
20: Grafikfenster
Das Grafikfenster zum jeweiligen Grafik-Subsystem wird aus dem jeweiligen Display-
Config-Panel heraus geöffnet mit
oder direkt über die Menüzeile
Bedienhandbuch 1146.2084.31 ─ 13
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
689
