R&S UPV

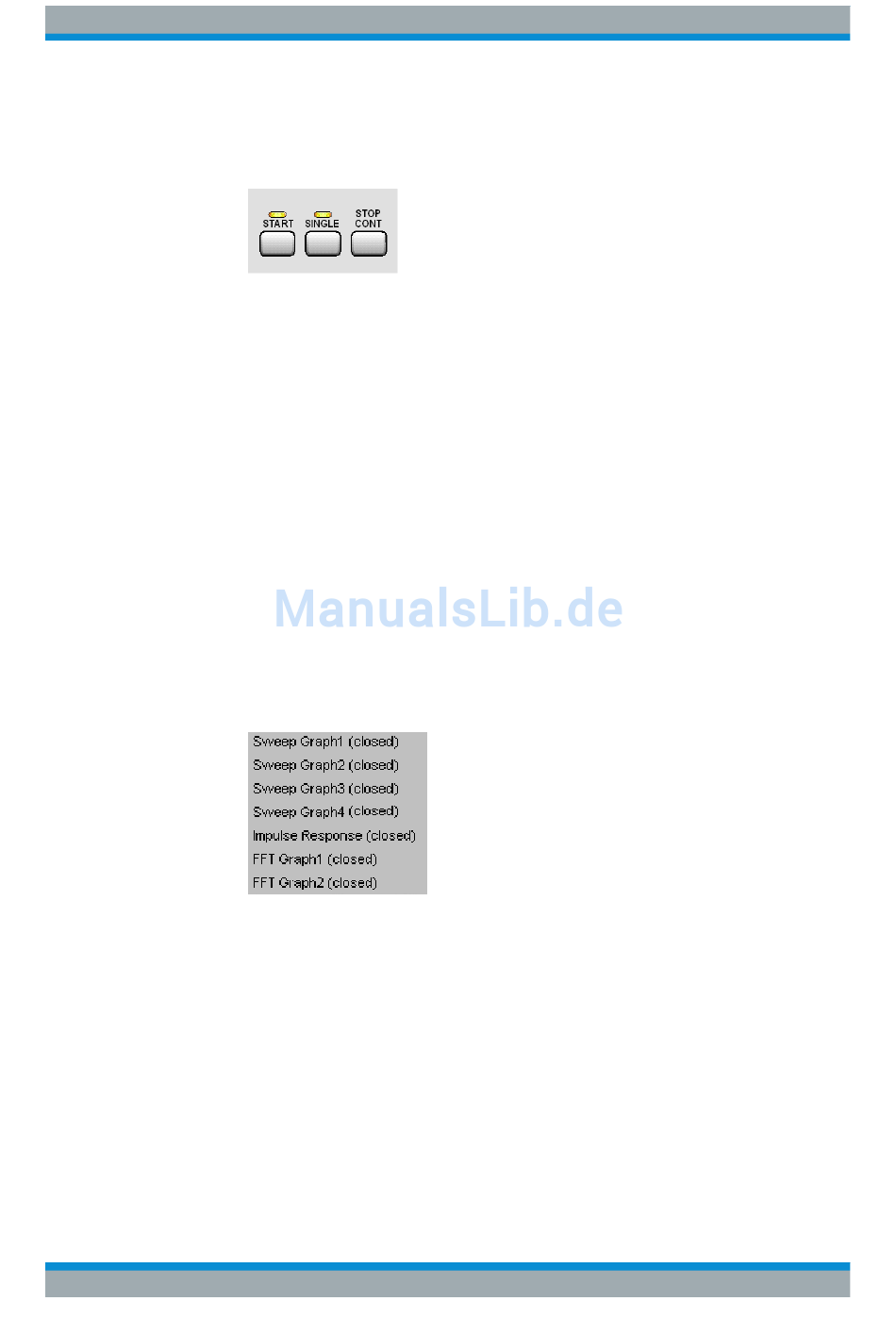

a) Dies geschieht mit der Taste START im rechten oberen Bereich der Front-
b) Mit der Taste STOP CONT kann der Sweep-Ablauf jederzeit unterbrochen wer-
c) Mit der Taste SINGLE wird der Sweep nur einmal gestartet, nach Beendigung
6. Schritt: Darstellung der Messergebnisse – Grafikfenster
Die Ergebnisse einer Frequenzgangmessung werden üblicherweise grafisch dar-
gestellt, indem die gemessenen Ausgangsspannungswerte des Prüflings über der
Frequenz aufgetragen werden.
Hierzu sind folgende Einstellungen notwendig:
a) Um den Screen 1 nicht mit zu vielen Panels zu überlasten, wird in den Screen
b) Menüleiste öffnen und aus der Auswahlliste unter dem Button "DispConfig" das
Bedienhandbuch 1146.2084.31 ─ 13
platte. Die Statusmeldung "Sweep Run Cont" informiert, dass nach Betätigen
dieser Taste der Sweep nunmehr läuft und ständig wiederholt wird.
den (Statusmeldung "Sweep Stopped"), ein erneuter Tastendruck setzt den
Ablauf wieder fort.
des Sweep-Durchlaufs meldet die Stauszeile "Sweep Terminated".
5 gewechselt, um dort die grafische Darstellung darzustellen.
Panel "Sweep Graph 1 Config" wählen. Wie schon oben erläutert, wird in den
Konfigurationspanels festgelegt, wie die Messergebnisse präsentiert werden.
Für die unterschiedlichen Grafikfenster gibt es jeweils ein eigenes Konfigurati-
onspanel. Das hier benötigte Panel "Sweep Graph 1 Config" ist zweispaltig auf-
gebaut, aber der besseren Übersicht wegen wird hier nur Trace A gezeigt.
Einführung in die Bedienung anhand von Beispielen
