R&S UPV

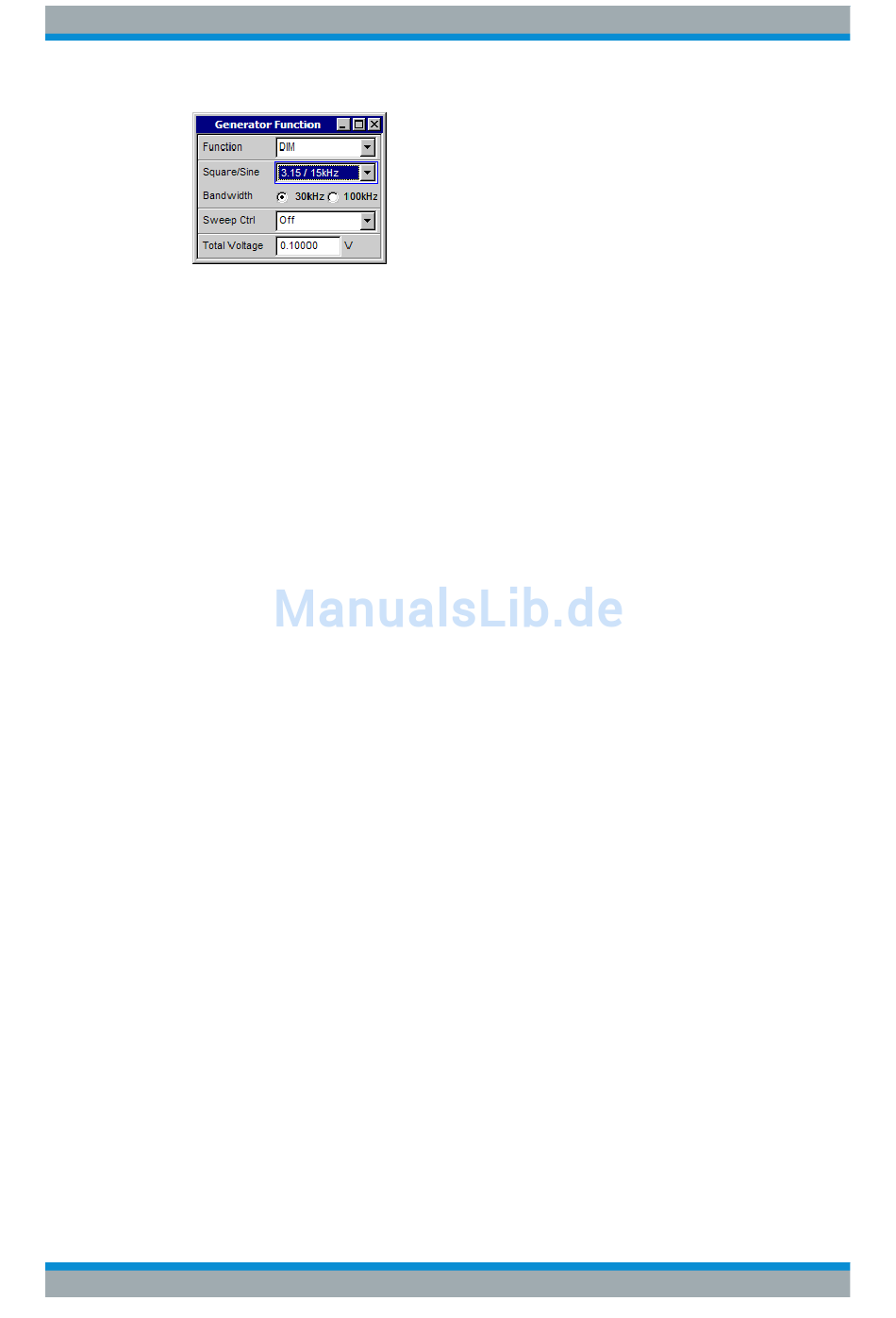

SCPI-Befehl:
SOURce:FUNCtion
Square Sine
Wählt das Verhältnis der Frequenzen von Rechteck und Sinus.
"2.96/14"
"3.15/15"
"2.96/8"
Fernsteuerbefehl:
SOURce:DIM
Bandwidth
Wählt die Bandbreite (3 dB) des Filters erster Ordnung zur Bandbegrenzung des
Rechtecks
"30 kHz"
"100 kHz"
Fernsteuerbefehl:
SOURce:BANDwidth
Sweep Ctrl
Aktivieren des Sweepsystems. Der Gesamtpegel (Total Voltage) des Signals kann
innerhalb eines wählbaren Bereichs von Start- zu Stoppwert variiert werden. Mit dem
Pegel als X-Achse sind die Messwerte im Grafikfenster Sweep Graph als Kurve dar-
stellbar.
Sweep-Punkte: Linear oder logarithmisch zwischen Start und Stop oder aus Datei
gelesen.
Weiterschaltung: Automatisch in einem definierten Zeitraster oder auf die Messzeit des
Analyzers synchronisiert. Alle Einstellparameter des Sweepsystems sind im
tel 5.10,
Fernsteuerbefehl:
SOURce:SWEep:CONTrol
Total Voltage
Stellt den Pegel des gesamten Signals ein. Der Maximalwert hängt von den Einstellun-
gen "Output Type "
fig Panel ab.
Fernsteuerbefehl:
SOURce:VOLTage:TOTal
Bedienhandbuch 1146.2084.31 ─ 13
DIM
Rechtecksignal 2,96 kHz, Sinussignal 14,0 kHz
Rechtecksignal 3,15 kHz, Sinussignal 15,0 kHz
Rechtecksignal 2,96 kHz, Sinussignal 8,0 kHz
auf Seite 905
Bandbegrenzung auf 30 kHz
Bandbegrenzung auf 100 kHz
auf Seite 905
"Sweeps", auf Seite 362 detailliert beschrieben.
auf Seite 914
auf Seite 251 und
auf Seite 902
"Max Voltage " auf Seite 254 im Generator Con-
Gerätefunktionen
Generatorsignale
Kapi-
322
