R&S UPV Bedienungsanleitung Seite 141

®
R&S UPV
1. Schritt: Laden der Werkseinstellung
a) Am einfachsten wird die Werkseinstellung des Gerätes geladen, indem man
2. Schritt: Einstellen des benötigten Generatorsignals

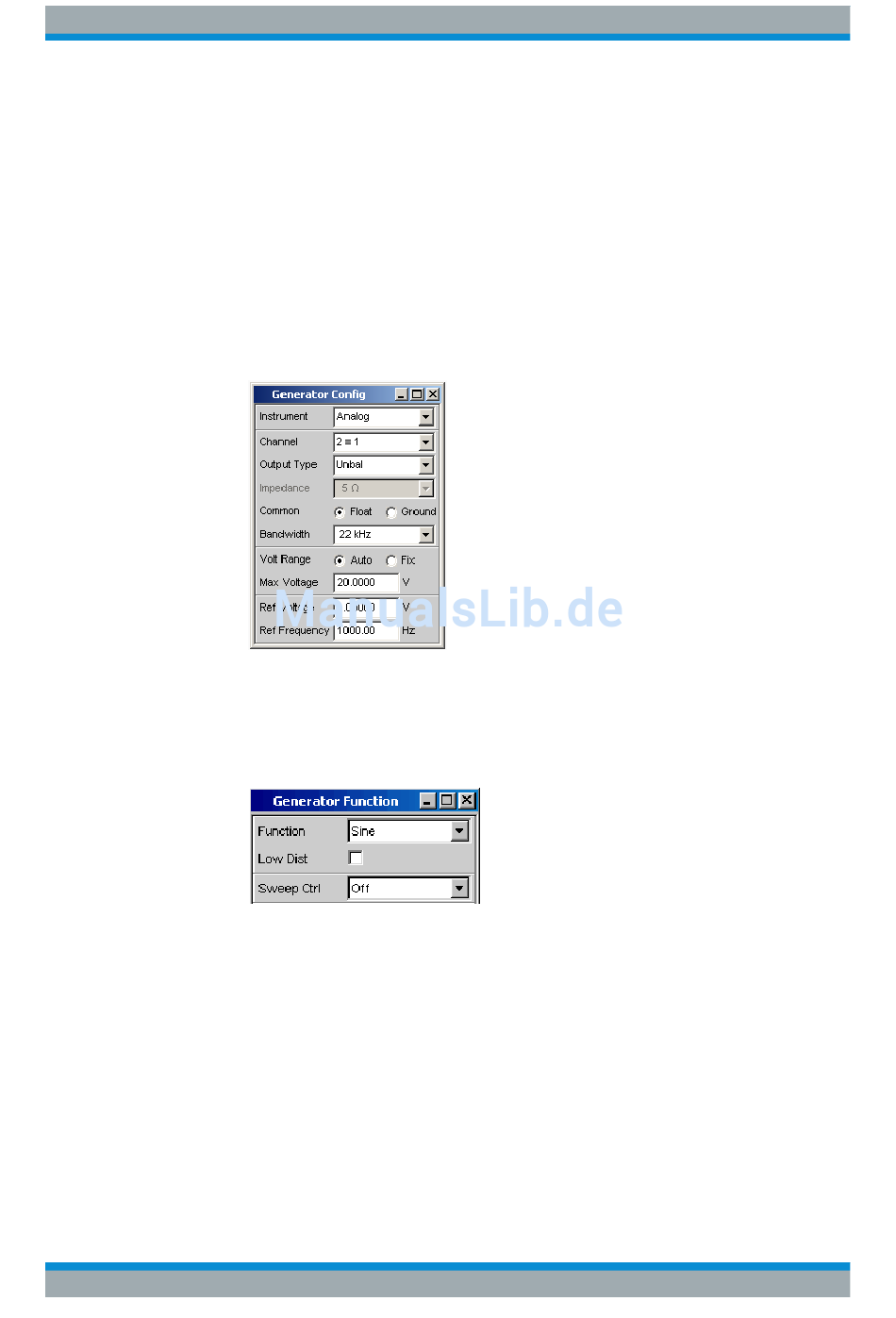

a) Im Panel "Generator Config" werden für dieses Beispiel dieselben Grundein-
b) Als nächstes wird das Panel "Generator Function" bedienbar geschaltet.
Bedienhandbuch 1146.2084.31 ─ 13
die Taste PRESET an der Frontseite drückt. Alternativ hierzu kann die Default-
Einstellung auch über die Menüleiste geladen werden.
stellungen zur Konfiguration des Generators vorgenommen, wie für die im vori-
gen Abschnitt besprochene Frequenzgangmessung.
Je nach Prüfling muss eventuell in der Zeile "Output Type "auf symmetrische
Beschaltung umgeschaltet werden.
Benötigt werden Sinus-Signale. Diese Einstellung ist bereits vorgegeben.
Der Klirrabstand wird häufig nur bei der Bezugsfrequenz 1 kHz (für analoge
Anwendungen) angegeben. Es wird also mit fix eingestellter Frequenz gemes-
sen, die Einstellung in der Zeile "Sweep Ctrl" bleibt daher auf Off.
Einführung in die Bedienung anhand von Beispielen
Getting Started
131
