R&S UPV

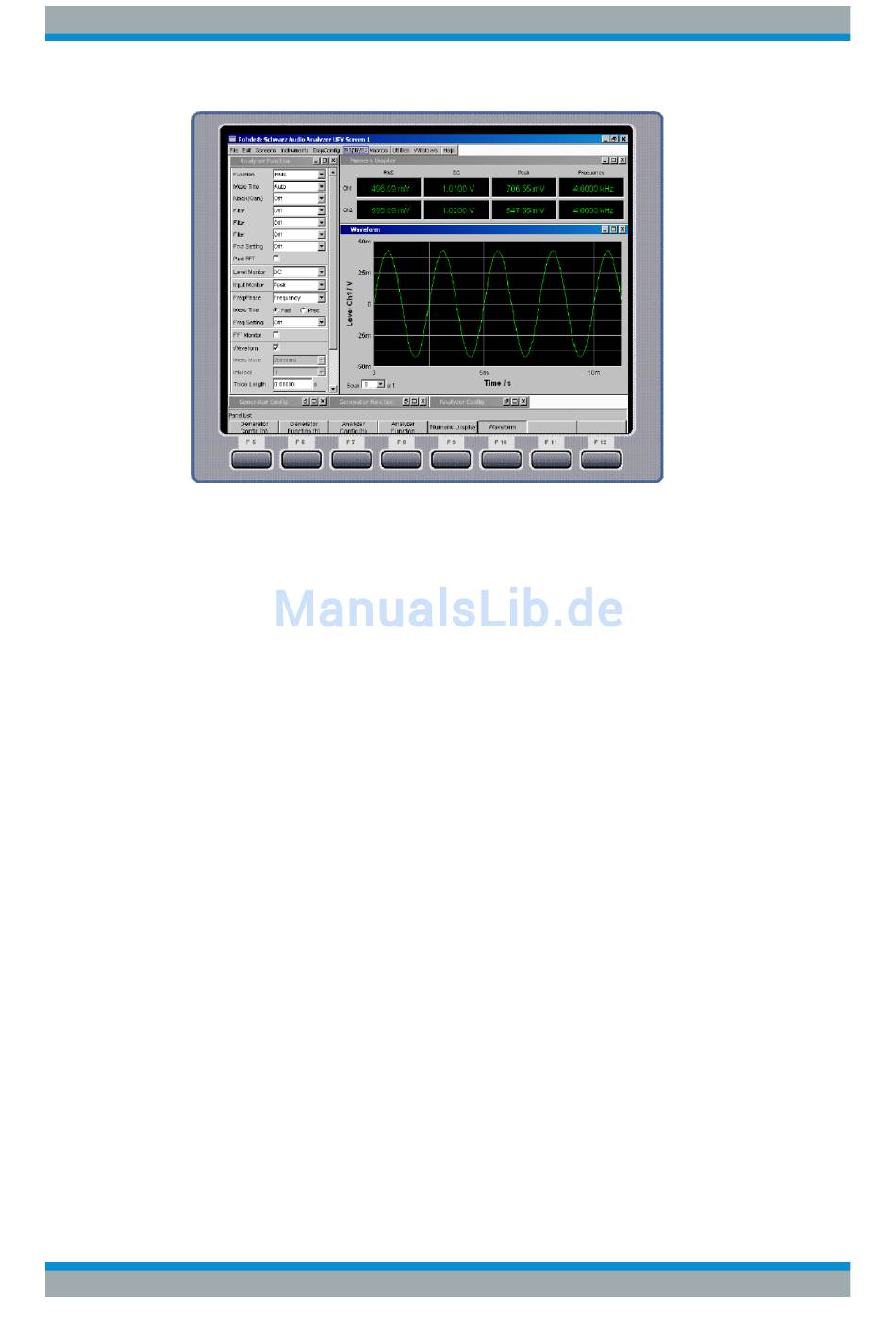

Der Bildschirm gliedert sich in die Bereiche
●
Menüleiste
●
Bedien- und Anzeigebereich
●
Leiste WINBAR mit Softkey-Beschriftung
●
Softkeys
Die Menüleiste
●
stellt eine Reihe von Pull-Down-Menüs zur Verfügung, über die z.B. Geräteeinstel-
lungen geladen, Panels und Screens ausgewählt oder Hilfe- Funktionen aufgeru-
fen werden können.
●
Die Menüleiste erscheint sobald man die MENÜ-Taste drückt, bzw. wenn man die
Maus an den linken Rand des Bildschirms bewegt. Um Platz zu sparen ist sie
ansonsten weggeblendet.
Im Bedien- und Anzeigebereich
●
wird der Audio Analyzer R&S UPV über eine Vielzahl durch den Benutzer wählba-
rer Panels bedient,
●
werden die Messergebnisse in vom Benutzer wählbarer Form numerisch und/oder
grafisch angezeigt.
Die Leiste Softkey/WINBAR am unteren Bildschirmrand hat zwei Funktionen:
●
Im normalen Bedienmodus ist die Softkey-Leiste sichtbar, auf der die in den Aus-
wahlfenstern der Panels angebotenen Funktionen aufgeführt werden; mit den Soft-
keys ist damit eine schnelle Auswahl ohne Mausbedienung möglich.
●
Nach Drücken der Taste WINBAR erscheint an Stelle der Softkey-Leiste die WIN-
BAR-Leiste mit den Namen aller geöffneten Panels / Grafikfenster. Mit dem zuge-
hörigen Softkey erhält das jeweilige Panel / Grafikfenster den Fokus, d.h. es wird
bedienbar geschaltet. Gleichzeitig wird wieder auf den normalen Bedienmodus
(siehe oben) zurückgeschaltet.
Bedienhandbuch 1146.2084.31 ─ 13
Inbetriebnahme
Erklärung der Frontansicht
25
