Einzelsatz:
4.1.3

Handlungsanweisung: Weg- und Wiederanfahren an die Kontur

Applizieren:
1 ... 4: Wegfahren durch Tippbewegungen
S1, S2 : Auslösen von NC-Start
5a: Anfahrbewegung mit sofortiger Weiterbearbeitung am Anfahr‐
punkt (hier Unterbrechungspunkt), wenn das Kanal-Eingangs‐
signal qCh_RetCont "Wiederanfahren" an die Kontur beim Aus‐
lösen von NC‑Start (S1) nicht gesetzt ist. Ist ein asynchrones
Unterprogramm in den Systemdaten angemeldet, wird es vor
der Anfahrbewegung aufgerufen.
5b ... 5d: Separate Anfahrbewegung zum Aufsetzpunkt, wenn das Ka‐
nal-Eingangssignal qCh_RetCont "Wiederanfahren" an der
Kontur beim Auslösen von NC‑Start (S1) gesetzt ist. Sofern
das Eingangssignal Wiederanfahren an die Kontur beim Auslö‐
sen von NC‑Start (S1) nicht gesetzt ist, führt die NC den An‐
fahrpunkt direkt an und setzt die Bearbeitung fort. Per Tippbe‐
wegungen kann der Aufsetzpunkt (ASP) noch verändert wer‐
den. Per NC‑Start (S2) führt die NC anschließend den Anfahr‐
punkt (hier: Unterbrechungspunkt) an und setzt die
Bearbeitung fort. Ist ein asynchrones Unterprogramm in den
Systemdaten angemeldet, wird es vor der Anfahrbewegung
aufgerufen nach: - NC‑Start (S1), wenn das Kanal-Eingangs‐
signal qCh_RetCont "Wiederanfahren" an der Kontur nicht ge‐
setzt ist. - NC‑Start (S2)
ASP: Aufsetzpunkt (Beispiel)
SA: Satzanfang
UP: Unterbrechungspunkt (Beispiel)
ANF: Anfahrpunkt
SE: Satzende

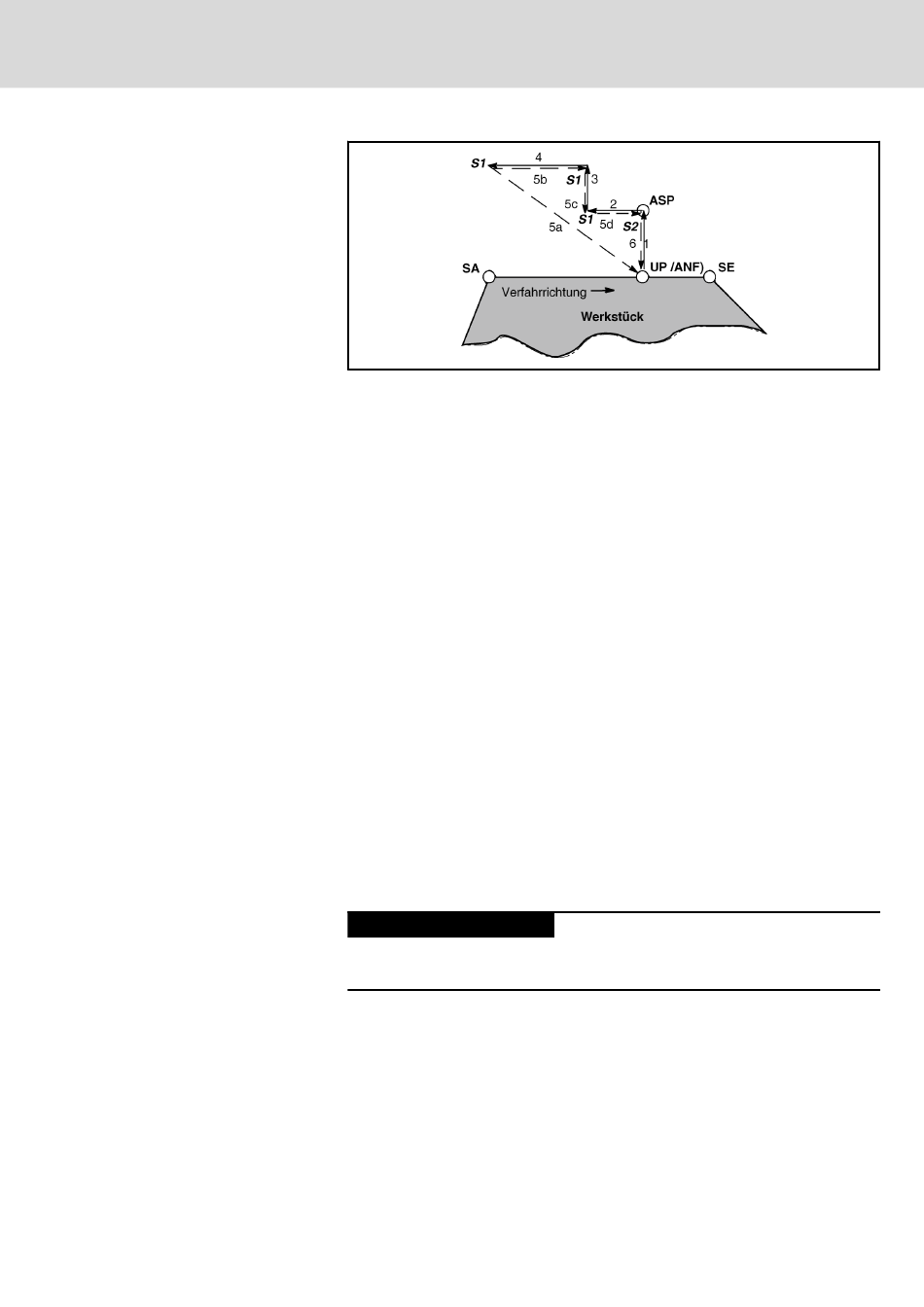

Abb. 4-4: Anfahrmodus - Einzelsatz
HINWEIS
Während der Bearbeitung darf keine Systemgrundstellung ausgelöst werden.
1. MP 7060 00310, 7060 00320 und 7060 00330 entsprechend der ge‐
wünschten Standard-Wiederanfahrstrategie anpassen.
2. Systemgrundstellung auslösen.
3. Gegebenenfalls das Systemdatum /SysReentry gemäß gewünschter
Wiederanfahrstrategie anpassen.
