Bahnbewegung
Vorteile:
Spline-Typen (Überblick):
IndraMotion MTX micro 14VRS Funktionsbeschreibung - Erweiterung

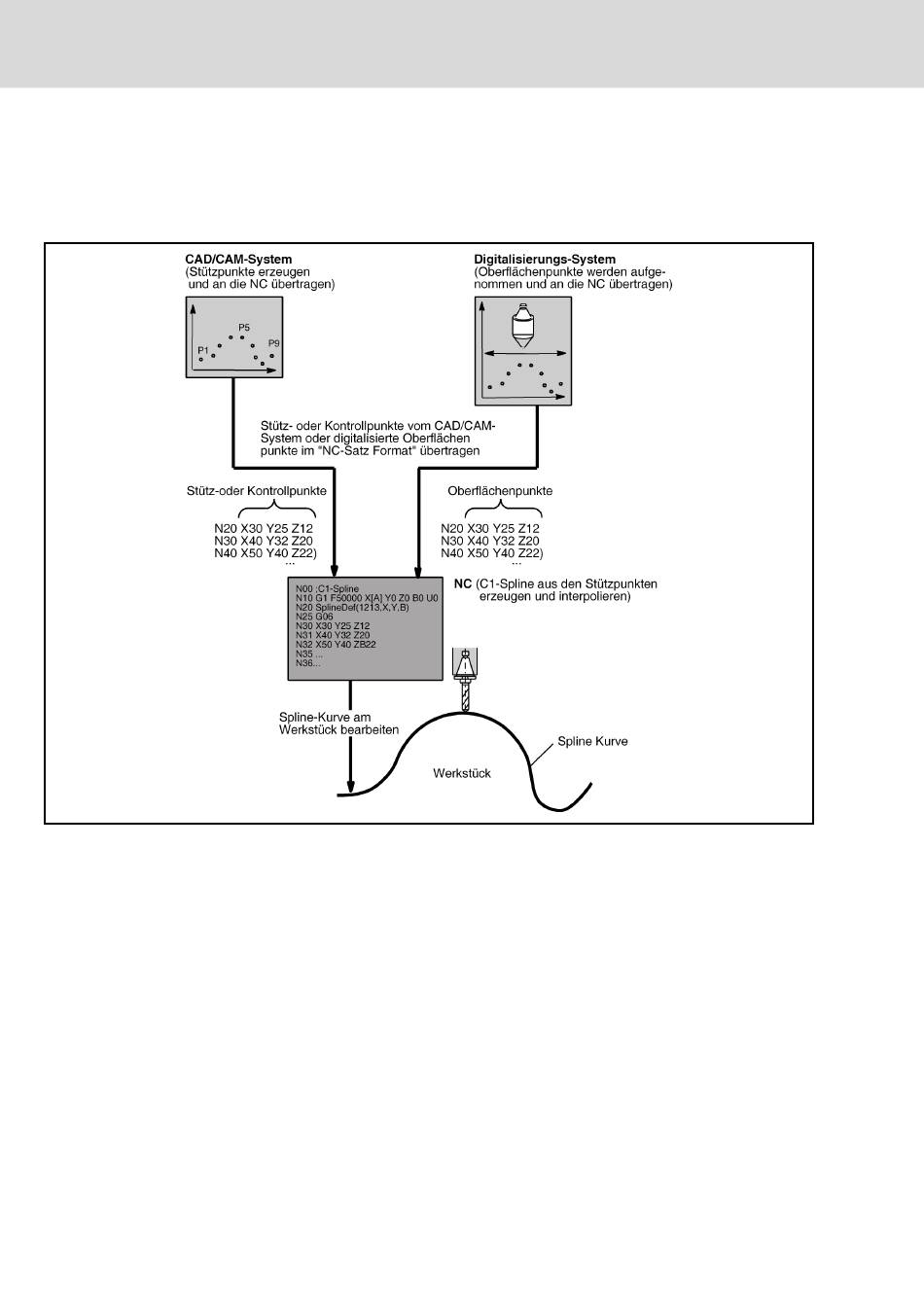

● ein CAD/CAM-System erzeugt für das NC-Programm Stütz- oder Kon‐
trollpunkte, aus denen die NC Spline-Kurven generiert werden (siehe
folgende Abbildung).
● beim Digitalisieren: Oberflächen als einzelne Punkte erfassen (siehe fol‐
gende Abbildung).
Abb. 8-2: Digitalisieren
● Weichere Linienführung der Kontur und glattere Oberflächen am Werk‐
stück.
● Die Anzahl der vom CAD/CAM-Programm oder von der Digitalisierung
erzeugten Punkte kann unter Einhaltung der erforderlichen Genauigkeit
ggf. verringert werden.
● Die Maschine und ihre bewegten Teile werden im Gegensatz zum ecki‐
gen Übergang bei Linearinterpolation durch die Spline-Interpolation ge‐
ringer belastet, da die Richtungsänderung des Werkzeugs weniger ab‐
rupt verläuft.
Die NC unterstützt folgende Spline-Programmierungen:
● Typ 0: Splines mit Koeffizientenprogrammierung
Jeder Spline kann als Polynom (z.B. Parabel=quadratisches Polynom)
dargestellt werden. Dessen Koeffizienten bestimmen das Aussehen der
Kurve, den Start- und den Endpunkt. Die Koeffizienten werden vom
