Funktionsmodule (nur IndraMotion MLC)

7.1 Unterstützte Funktionsmodule
7.2

Anschluss an die IndraMotion MLC

Die folgenden Funktionsmodule werden von der IndraMotion MLC unterstützt:
● SERCOS II (CFL01.1-Q2)
● SERCOS III (CFL01.1-R3)
● SRAM-Module (CFL01.1-Y1)
● PLS (CFL01.1-N1)
● Fast I/O (CFL01.1-E2)
● RT-Ethernet / PROFIBUS DP (CFL01.1-TP)
Die Funktionsmodule und ihre Funktion sowie die Projektierung werden nach‐
folgend beschrieben.
Um die Funktionalität der IndraMotion MLC zu erweitern, können auf der linken
Seite der Steuerung bis zu vier (bei einer IndraMotion MLC L25 max. 2) Funk‐
tionsmodule am Funktionsmodulbus (FB) angesteckt werden.

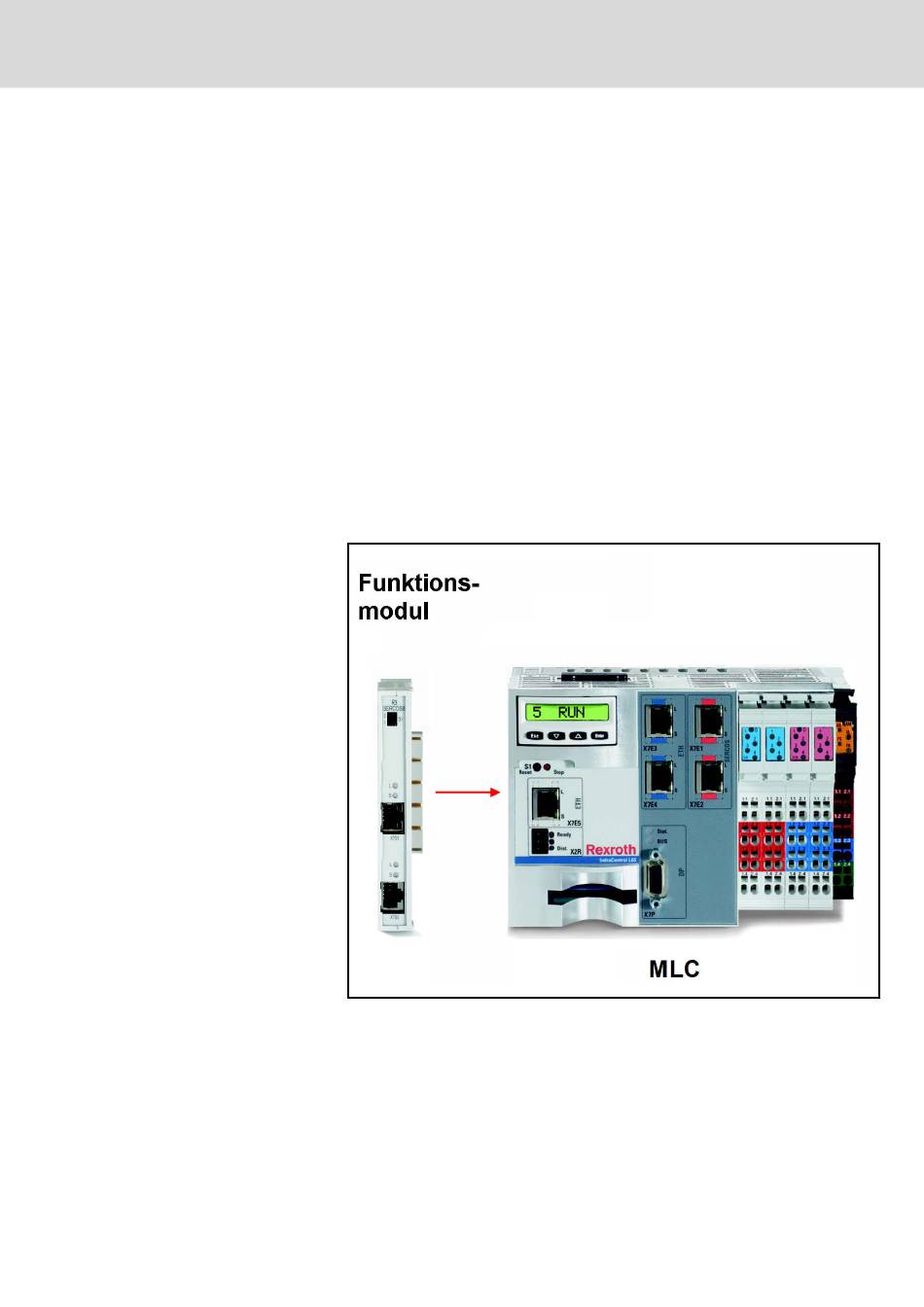

Abb.7-1: Anschluss eines Funktionsmoduls an die IndraMotion MLC
Die Adresse des Funktionsmoduls wird über einen DIP-Schalter am Modul ein‐
gestellt. Die Adresseinstellungen bei vier angeschlossenen Funktionsmodulen
zeigt die folgende Abbildung.
