Sicherheit / Überwachung
6.2.3

Handlungsanweisung: Test-Eilgang (DryRun)

Aktivieren:
Deaktivieren:
IndraMotion MTX micro 14VRS Funktionsbeschreibung - Erweiterung
Die Funktion "Test-Eilgang" überblendet die, im Kanal konfigurierte Eilgang‐
geschwindigkeit bei G0 zur schnellen Überprüfung eines NC-Programms mit
der (höheren) Test-Eilganggeschwindigkeit.
IW-Operation / NC-Programmierung: einer permanenten CPL-Variable einen
Wert zuweisen
@_TEST_RAPID(<Kanalnummer>) = <Geschwindigkeit in mm/min>
Test-Eilganggeschwindigkeit in der Variable ablegen.
Documentation
IndraMotion MTX Program‐
Documentation:
mierhandbuch
IW-Operation / HMI / M-Panels: M-Key belegen
Instruction:
IW-Operation / Programm: Test-Eilgang aktivieren

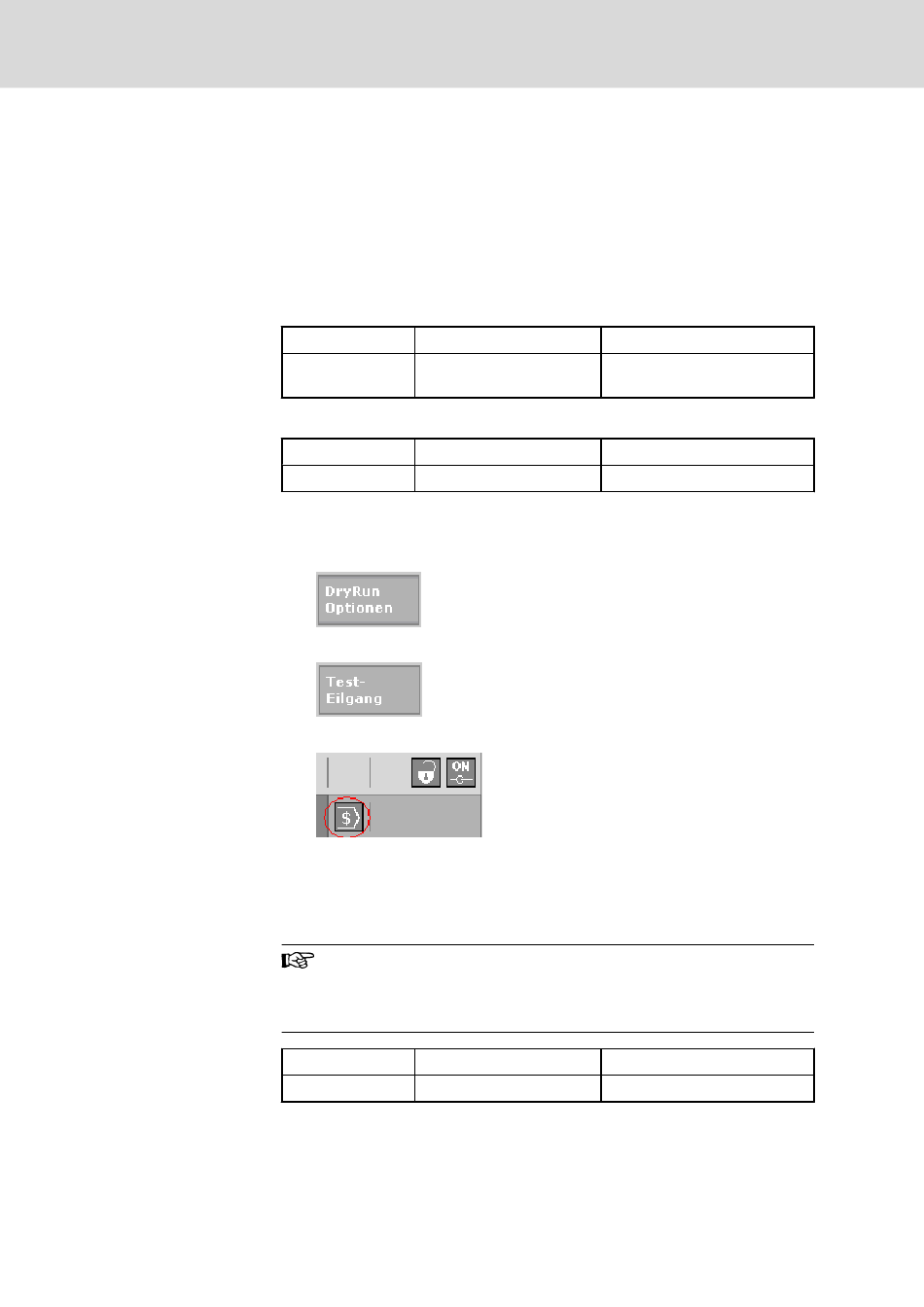

Aktivieren per Bedienoberfläche:
● Den Linken M-Key "DryRun Optionen" (L7) auswählen
● Mit dem Linken M-Key "Test-Eilgang" (L4) aktivieren
● Test-Vorschub ist aktiv, wenn das „$"-Zeichen im Statusfeld erscheint
oder per SPS:
qCh_TestRap = 1:
aktivieren des Test-Eilgangs mit dem kanalspezifischen Geschwindigkeits‐
wert aus der CPL-Variablen TEST_RAPID.
G8 oder G9 muss aktiv sein.
Das Interface-Signal iCh_TestRap "Test-Vorschub aktiv" (Kanal‐
interface) spiegelt den Status der Funktion "Test-Vorschub" wie‐
der.
Documentation
Documentation: IndraWorks HMI
IW-Operation / Programm: Test-Eilgang deaktivieren
Deaktivieren per Bedienoberfläche:
DOK-MTXMIC-NC*F*EX*V14-RE01-DE-P
Test-Vorschub
Instruction
M-Key belegen
Test-Vorschub
