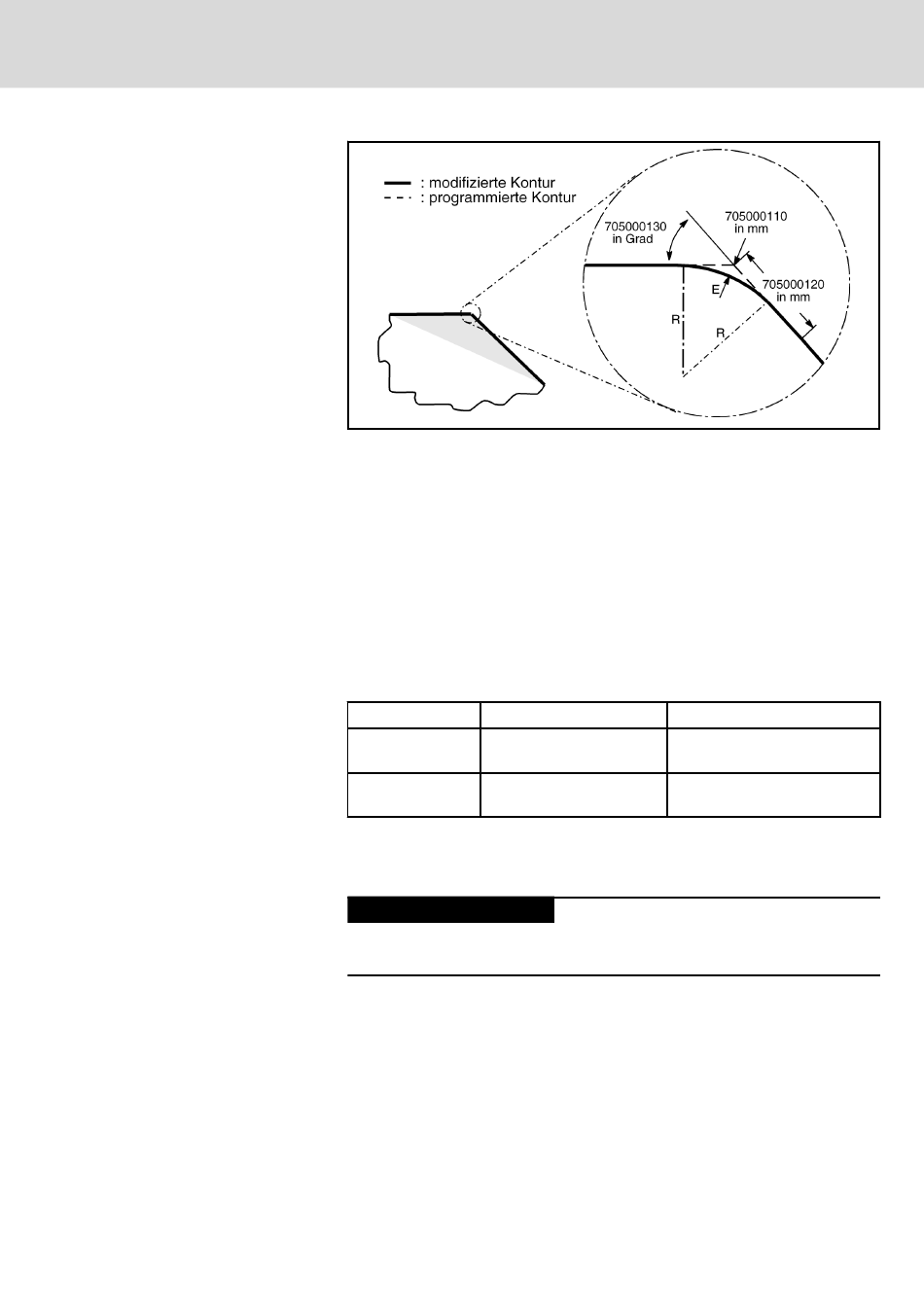

Abb. 10-6: Skizze zu Ecken verrunden
IW-Engineering / Configuration: Parameter editieren
● Aus dem Parameter MaxDev "Maximal zulässige Abweichung von der
Kontur" (7050 00110) errechnet die Steuerung automatisch den passen‐
den Radius des Übergangsbogens.
● Der Parameter MinLen "Mindessatzlänge, ab welcher verrundet wird"
(7050 00120) enthält die Mindestsatzlänge, ab welcher verrundet wird.
Falls einer der benachbarten Verfahrsätze kleiner ist, wird kein Über‐
gangsbogen erzeugt.
● Der Parameter MaxAng "Winkel, bis zu dem Satzübergänge als kont.
gelten" (7050 00130) enthält den Maximalwinkel, bis zu welchem Satz‐
übergänge als quasikontinuierlich gelten. Bei kleineren Winkeln wird
kein Übergangsbogen erzeugt.
Documentation
Instruction:
Rexroth IndraMotion MTX
Documentation:
Maschinenparameter
IW-Operation / Maschine: Systemgrundstellung auslösen
Zur Übernahme der geänderten Maschinenparameter ist eine Systemgrund‐
stellung oder ein Steuerungshochlauf notwendig.
HINWEIS
Während der Bearbeitung darf keine Systemgrundstellung ausgelöst werden.
IW-Operation / NC-Programmierung: aktivieren
Rounding(<Radius>) bzw. RND(<Radius>) "Ecken verrunden mit Radiusan‐
gabe"
<Radius> Gewünschter Radius des Übergangskreisbogens, Nachkomma‐
stellen sind erlaubt.
