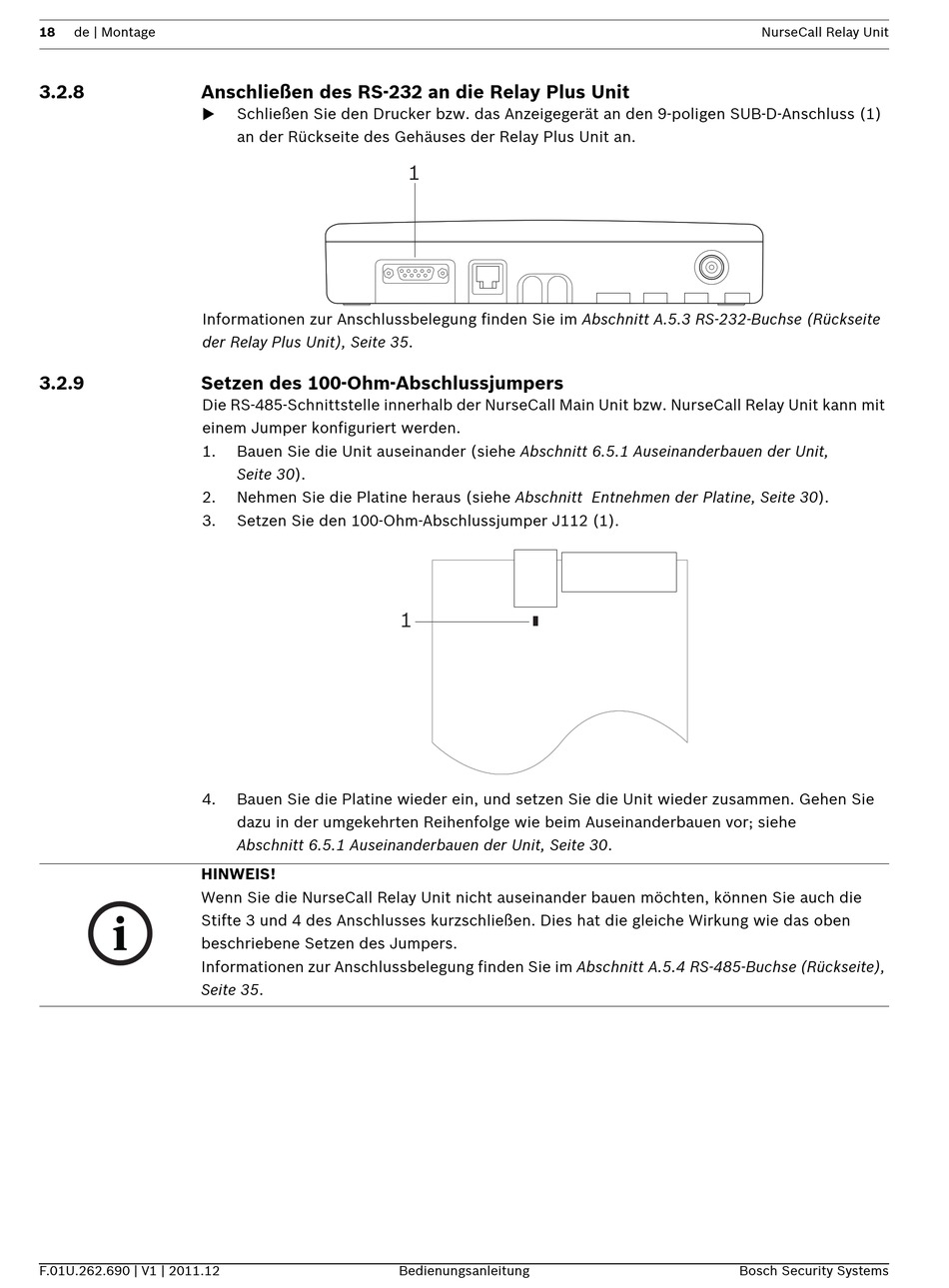

de | Montage
3.2.8
Anschließen des RS-232 an die Relay Plus Unit
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.5.3 RS-232-Buchse (Rückseite
der Relay Plus Unit), Seite 35.
3.2.9
Setzen des 100-Ohm-Abschlussjumpers
Die RS-485-Schnittstelle innerhalb der NurseCall Main Unit bzw. NurseCall Relay Unit kann mit
einem Jumper konfiguriert werden.
1.
2.
3.
4.
HINWEIS!
Wenn Sie die NurseCall Relay Unit nicht auseinander bauen möchten, können Sie auch die
Stifte 3 und 4 des Anschlusses kurzschließen. Dies hat die gleiche Wirkung wie das oben
beschriebene Setzen des Jumpers.
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.5.4 RS-485-Buchse (Rückseite),
Seite 35.
F.01U.262.690 | V1 | 2011.12
Schließen Sie den Drucker bzw. das Anzeigegerät an den 9-poligen SUB-D-Anschluss (1)
an der Rückseite des Gehäuses der Relay Plus Unit an.
1
Bauen Sie die Unit auseinander (siehe Abschnitt 6.5.1 Auseinanderbauen der Unit,
Seite 30).
Nehmen Sie die Platine heraus (siehe Abschnitt Entnehmen der Platine, Seite 30).
Setzen Sie den 100-Ohm-Abschlussjumper J112 (1).
1
Bauen Sie die Platine wieder ein, und setzen Sie die Unit wieder zusammen. Gehen Sie
dazu in der umgekehrten Reihenfolge wie beim Auseinanderbauen vor; siehe
Abschnitt 6.5.1 Auseinanderbauen der Unit, Seite 30.
