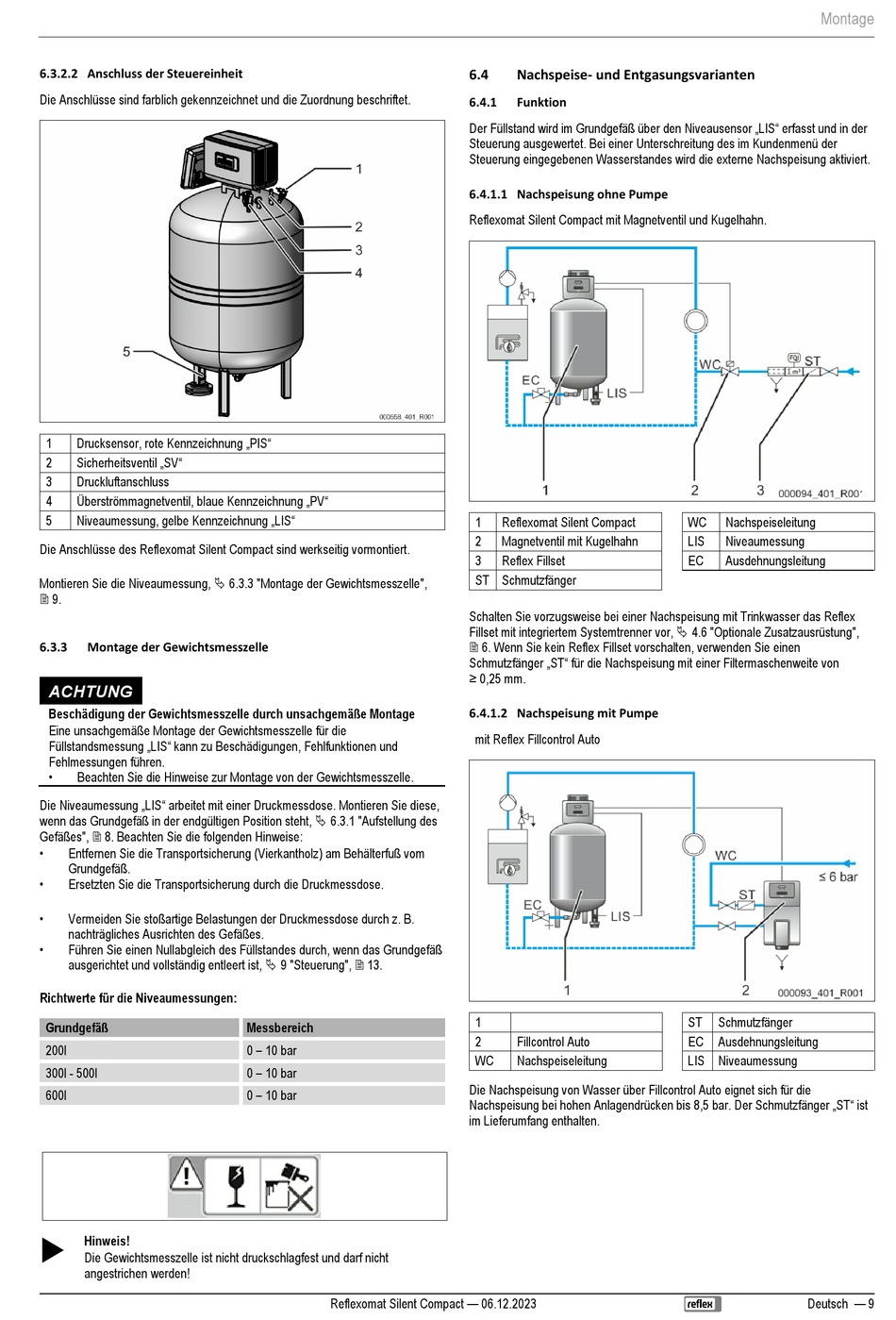

6.3.2.2 Anschluss der Steuereinheit
Die Anschlüsse sind farblich gekennzeichnet und die Zuordnung beschriftet.
Drucksensor, rote Kennzeichnung „PIS"
1
Sicherheitsventil „SV"
2
3
Druckluftanschluss
Überströmmagnetventil, blaue Kennzeichnung „PV"
4
Niveaumessung, gelbe Kennzeichnung „LIS"
5
Die Anschlüsse des Reflexomat Silent Compact sind werkseitig vormontiert.
Montieren Sie die Niveaumessung, 6.3.3 "Montage der Gewichtsmesszelle",
9.
6.3.3
Montage der Gewichtsmesszelle
ACHTUNG
Beschädigung der Gewichtsmesszelle durch unsachgemäße Montage
Eine unsachgemäße Montage der Gewichtsmesszelle für die
Füllstandsmessung „LIS" kann zu Beschädigungen, Fehlfunktionen und
Fehlmessungen führen.
•
Beachten Sie die Hinweise zur Montage von der Gewichtsmesszelle.
Die Niveaumessung „LIS" arbeitet mit einer Druckmessdose. Montieren Sie diese,
wenn das Grundgefäß in der endgültigen Position steht, 6.3.1 "Aufstellung des
Gefäßes", 8. Beachten Sie die folgenden Hinweise:
•
Entfernen Sie die Transportsicherung (Vierkantholz) am Behälterfuß vom
Grundgefäß.
•
Ersetzten Sie die Transportsicherung durch die Druckmessdose.
•
Vermeiden Sie stoßartige Belastungen der Druckmessdose durch z. B.
nachträgliches Ausrichten des Gefäßes.
•
Führen Sie einen Nullabgleich des Füllstandes durch, wenn das Grundgefäß
ausgerichtet und vollständig entleert ist, 9 "Steuerung", 13.
Richtwerte für die Niveaumessungen:
Grundgefäß
200l
300l - 500l
600l
Hinweis!
Die Gewichtsmesszelle ist nicht druckschlagfest und darf nicht
angestrichen werden!
Messbereich
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023
6.4
Nachspeise- und Entgasungsvarianten
6.4.1
Funktion
Der Füllstand wird im Grundgefäß über den Niveausensor „LIS" erfasst und in der
Steuerung ausgewertet. Bei einer Unterschreitung des im Kundenmenü der
Steuerung eingegebenen Wasserstandes wird die externe Nachspeisung aktiviert.
6.4.1.1 Nachspeisung ohne Pumpe
Reflexomat Silent Compact mit Magnetventil und Kugelhahn.
1
Reflexomat Silent Compact
2
Magnetventil mit Kugelhahn
3
Reflex Fillset
ST Schmutzfänger
Schalten Sie vorzugsweise bei einer Nachspeisung mit Trinkwasser das Reflex
Fillset mit integriertem Systemtrenner vor, 4.6 "Optionale Zusatzausrüstung",
6. Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen
Schmutzfänger „ST" für die Nachspeisung mit einer Filtermaschenweite von
≥ 0,25 mm.
6.4.1.2 Nachspeisung mit Pumpe
mit Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Nachspeiseleitung
Die Nachspeisung von Wasser über Fillcontrol Auto eignet sich für die
Nachspeisung bei hohen Anlagendrücken bis 8,5 bar. Der Schmutzfänger „ST" ist
im Lieferumfang enthalten.
Montage
WC
Nachspeiseleitung
LIS
Niveaumessung
EC
Ausdehnungsleitung
ST
Schmutzfänger
EC
Ausdehnungsleitung
LIS Niveaumessung
Deutsch — 9
