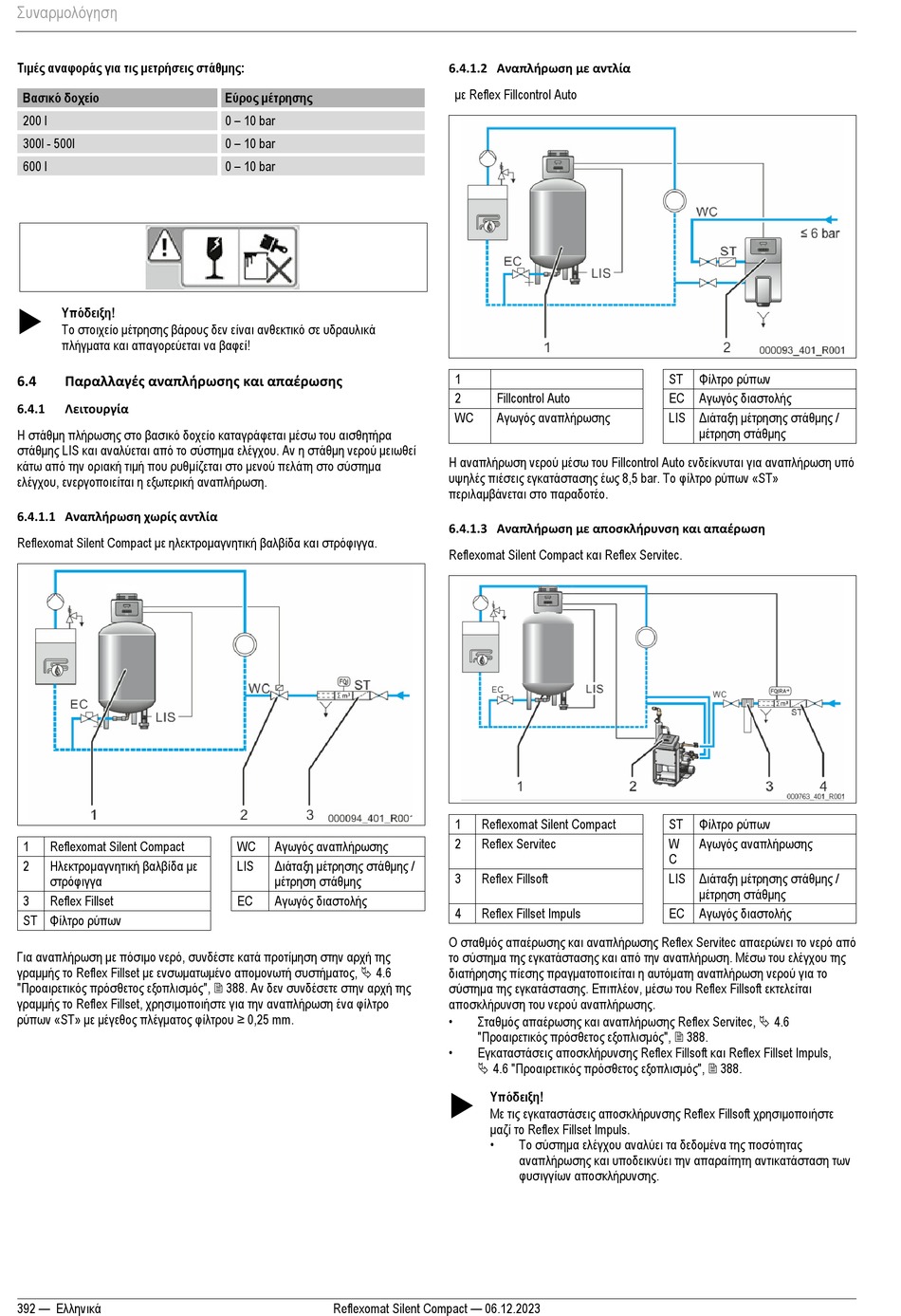

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 392

Συναρμολόγηση
Τιμές αναφοράς για τις μετρήσεις στάθμης:
Βασικό δοχείο
200 l
300l - 500l
600 l
Υπόδειξη!

Το στοιχείο μέτρησης βάρους δεν είναι ανθεκτικό σε υδραυλικά
πλήγματα και απαγορεύεται να βαφεί!
Παραλλαγές αναπλήρωσης και απαέρωσης
6.4
Λειτουργία
6.4.1
Η στάθμη πλήρωσης στο βασικό δοχείο καταγράφεται μέσω του αισθητήρα
στάθμης LIS και αναλύεται από το σύστημα ελέγχου. Αν η στάθμη νερού μειωθεί
κάτω από την οριακή τιμή που ρυθμίζεται στο μενού πελάτη στο σύστημα
ελέγχου, ενεργοποιείται η εξωτερική αναπλήρωση.
6.4.1.1 Αναπλήρωση χωρίς αντλία
Reflexomat Silent Compact με ηλεκτρομαγνητική βαλβίδα και στρόφιγγα.
1 Reflexomat Silent Compact
Ηλεκτρομαγνητική βαλβίδα με
2
στρόφιγγα
3 Reflex Fillset
ST Φίλτρο ρύπων
Για αναπλήρωση με πόσιμο νερό, συνδέστε κατά προτίμηση στην αρχή της
γραμμής το Reflex Fillset με ενσωματωμένο απομονωτή συστήματος,  4.6
"Προαιρετικός πρόσθετος εξοπλισμός",  388. Αν δεν συνδέσετε στην αρχή της
γραμμής το Reflex Fillset, χρησιμοποιήστε για την αναπλήρωση ένα φίλτρο
ρύπων «ST» με μέγεθος πλέγματος φίλτρου ≥ 0,25 mm.
392 — Ελληνικά
Εύρος μέτρησης
0 – 10 bar
0 – 10 bar
0 – 10 bar
Αγωγός αναπλήρωσης
WC
Διάταξη μέτρησης στάθμης /
LIS
μέτρηση στάθμης
Αγωγός διαστολής
EC
Reflexomat Silent Compact — 06.12.2023
6.4.1.2 Αναπλήρωση με αντλία
με Reflex Fillcontrol Auto
1
2 Fillcontrol Auto
Αγωγός αναπλήρωσης
WC
Η αναπλήρωση νερού μέσω του Fillcontrol Auto ενδείκνυται για αναπλήρωση υπό
υψηλές πιέσεις εγκατάστασης έως 8,5 bar. Το φίλτρο ρύπων «ST»
περιλαμβάνεται στο παραδοτέο.
6.4.1.3 Αναπλήρωση με αποσκλήρυνση και απαέρωση
Reflexomat Silent Compact και Reflex Servitec.
1 Reflexomat Silent Compact
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
Ο σταθμός απαέρωσης και αναπλήρωσης Reflex Servitec απαερώνει το νερό από
το σύστημα της εγκατάστασης και από την αναπλήρωση. Μέσω του ελέγχου της
διατήρησης πίεσης πραγματοποιείται η αυτόματη αναπλήρωση νερού για το
σύστημα της εγκατάστασης. Επιπλέον, μέσω του Reflex Fillsoft εκτελείται
αποσκλήρυνση του νερού αναπλήρωσης.
• Σταθμός απαέρωσης και αναπλήρωσης Reflex Servitec,  4.6
"Προαιρετικός πρόσθετος εξοπλισμός",  388.
• Εγκαταστάσεις αποσκλήρυνσης Reflex Fillsoft και Reflex Fillset Impuls,
 4.6 "Προαιρετικός πρόσθετος εξοπλισμός",  388.
Υπόδειξη!

Με τις εγκαταστάσεις αποσκλήρυνσης Reflex Fillsoft χρησιμοποιήστε
μαζί το Reflex Fillset Impuls.
• Το σύστημα ελέγχου αναλύει τα δεδομένα της ποσότητας
αναπλήρωσης και υποδεικνύει την απαραίτητη αντικατάσταση των
φυσιγγίων αποσκλήρυνσης.
Φίλτρο ρύπων
ST
Αγωγός διαστολής
EC
LIS Διάταξη μέτρησης στάθμης /
μέτρηση στάθμης
Φίλτρο ρύπων
ST
Αγωγός αναπλήρωσης
W
C
LIS Διάταξη μέτρησης στάθμης /
μέτρηση στάθμης
Αγωγός διαστολής
EC
