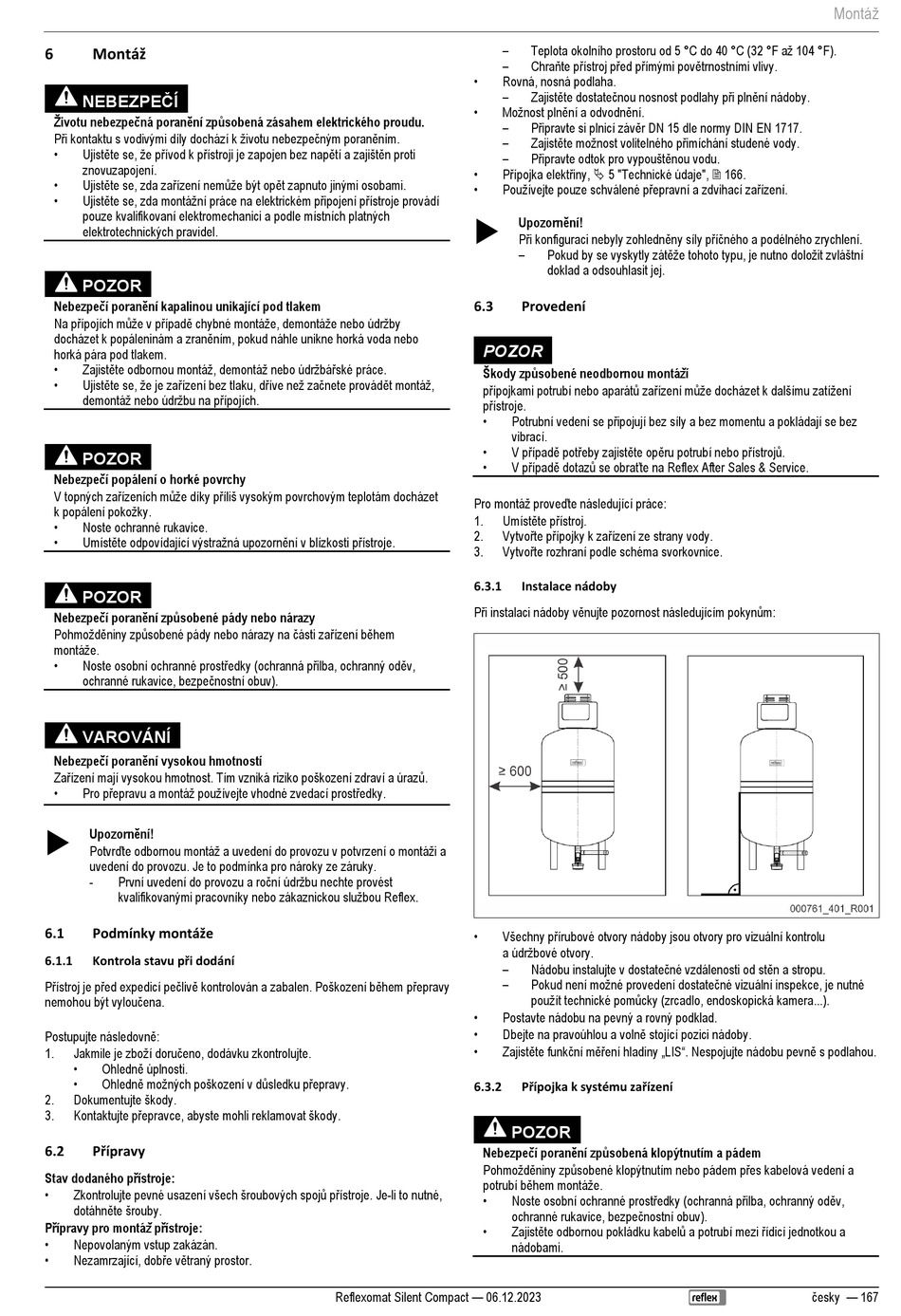

Montáž
6
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Při kontaktu s vodivými díly dochází k životu nebezpečným poraněním.
•
Ujistěte se, že přívod k přístroji je zapojen bez napětí a zajištěn proti
znovuzapojení.
•
Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, zda montážní práce na elektrickém připojení přístroje provádí
pouze kvalifikovaní elektromechanici a podle místních platných
elektrotechnických pravidel.
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
•
Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
•
Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám docházet
k popálení pokožky.
•
Noste ochranné rukavice.
•
Umístěte odpovídající výstražná upozornění v blízkosti přístroje.
POZOR
Nebezpečí poranění způsobené pády nebo nárazy
Pohmožděniny způsobené pády nebo nárazy na části zařízení během
montáže.
•
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
VAROVÁNÍ
Nebezpečí poranění vysokou hmotností
Zařízení mají vysokou hmotnost. Tím vzniká riziko poškození zdraví a úrazů.
•
Pro přepravu a montáž používejte vhodné zvedací prostředky.
Upozornění!
Potvrďte odbornou montáž a uvedení do provozu v potvrzení o montáži a
uvedení do provozu. Je to podmínka pro nároky ze záruky.
První uvedení do provozu a roční údržbu nechte provést
-
kvalifikovanými pracovníky nebo zákaznickou službou Reflex.
Podmínky montáže
6.1
Kontrola stavu při dodání
6.1.1
Přístroj je před expedicí pečlivě kontrolován a zabalen. Poškození během přepravy
nemohou být vyloučena.
Postupujte následovně:
Jakmile je zboží doručeno, dodávku zkontrolujte.
1.
•
Ohledně úplnosti.
•
Ohledně možných poškození v důsledku přepravy.
Dokumentujte škody.
2.
Kontaktujte přepravce, abyste mohli reklamovat škody.
3.
Přípravy
6.2
Stav dodaného přístroje:
•
Zkontrolujte pevné usazení všech šroubových spojů přístroje. Je-li to nutné,
dotáhněte šrouby.
Přípravy pro montáž přístroje:
•
Nepovolaným vstup zakázán.
•
Nezamrzající, dobře větraný prostor.
–
–
•
Rovná, nosná podlaha.
–
•
Možnost plnění a odvodnění.
–
–
–
•
Přípojka elektřiny, 5 "Technické údaje", 166.
•
Používejte pouze schválené přepravní a zdvihací zařízení.
6.3
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
•
•
•
Pro montáž proveďte následující práce:
Umístěte přístroj.
1.
Vytvořte přípojky k zařízení ze strany vody.
2.
Vytvořte rozhraní podle schéma svorkovnice.
3.
6.3.1
Při instalaci nádoby věnujte pozornost následujícím pokynům:
•
Všechny přírubové otvory nádoby jsou otvory pro vizuální kontrolu
a údržbové otvory.
–
–
•
Postavte nádobu na pevný a rovný podklad.
•
Dbejte na pravoúhlou a volně stojící pozici nádoby.
•
Zajistěte funkční měření hladiny „LIS". Nespojujte nádobu pevně s podlahou.
6.3.2
Nebezpečí poranění způsobená klopýtnutím a pádem
Pohmožděniny způsobené klopýtnutím nebo pádem přes kabelová vedení a
potrubí během montáže.
•
•
Reflexomat Silent Compact — 06.12.2023
Teplota okolního prostoru od 5 °C do 40 °C (32 °F až 104 °F).
Chraňte přístroj před přímými povětrnostními vlivy.
Zajistěte dostatečnou nosnost podlahy při plnění nádoby.
Připravte si plnicí závěr DN 15 dle normy DIN EN 1717.
Zajistěte možnost volitelného přimíchání studené vody.
Připravte odtok pro vypouštěnou vodu.
Upozornění!
Při konfiguraci nebyly zohledněny síly příčného a podélného zrychlení.
–
Pokud by se vyskytly zátěže tohoto typu, je nutno doložit zvláštní
doklad a odsouhlasit jej.
Provedení
Potrubní vedení se připojují bez síly a bez momentu a pokládají se bez
vibrací.
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
V případě dotazů se obraťte na Reflex After Sales & Service.
Instalace nádoby
Nádobu instalujte v dostatečné vzdálenosti od stěn a stropu.
Pokud není možné provedení dostatečné vizuální inspekce, je nutné
použít technické pomůcky (zrcadlo, endoskopická kamera...).
Přípojka k systému zařízení
POZOR
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
Zajistěte odbornou pokládku kabelů a potrubí mezi řídicí jednotkou a
nádobami.
Montáž
česky — 167
