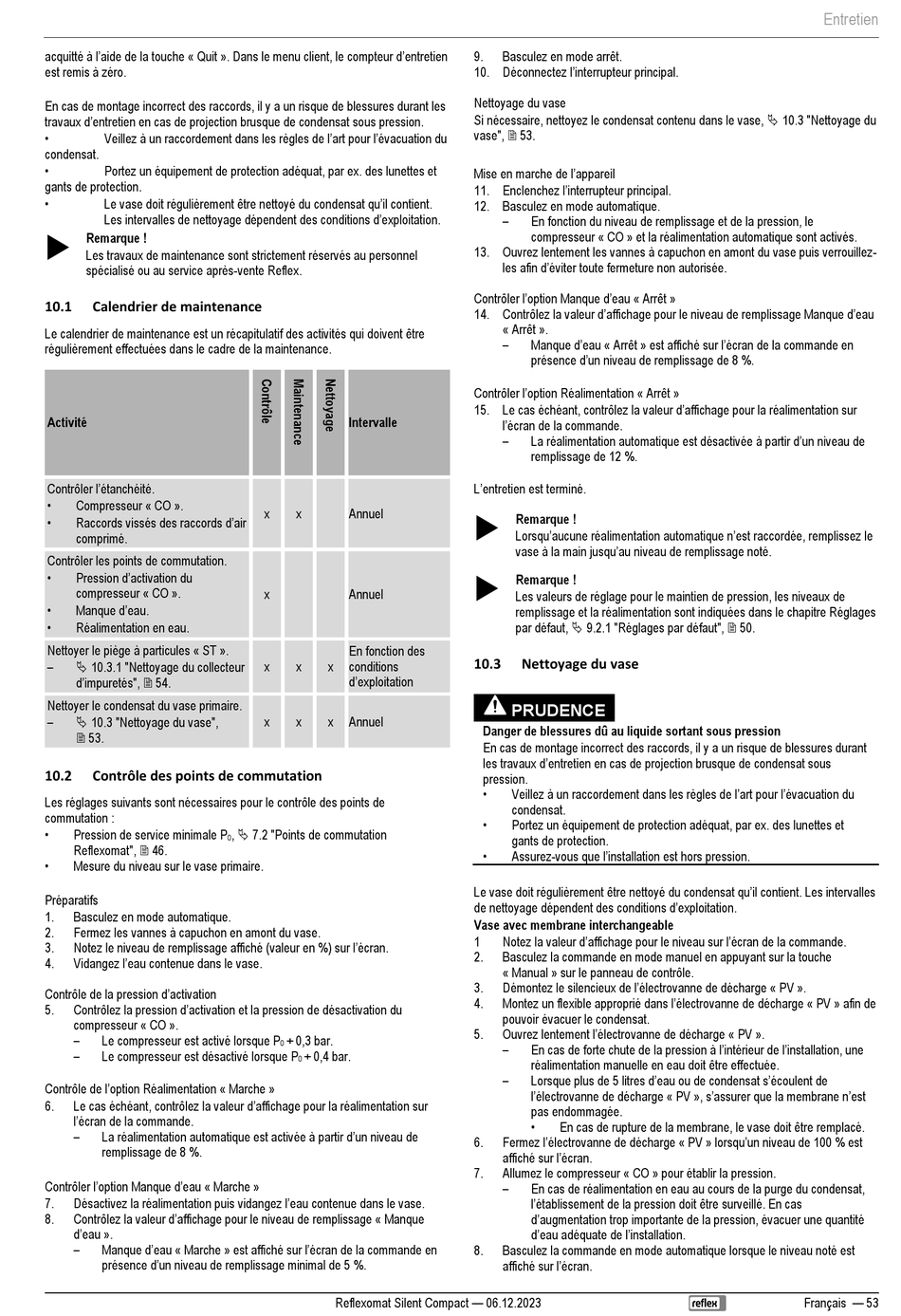

acquitté à l'aide de la touche « Quit ». Dans le menu client, le compteur d'entretien
est remis à zéro.
En cas de montage incorrect des raccords, il y a un risque de blessures durant les
travaux d'entretien en cas de projection brusque de condensat sous pression.
•
Veillez à un raccordement dans les règles de l'art pour l'évacuation du
condensat.
•
Portez un équipement de protection adéquat, par ex. des lunettes et
gants de protection.
•
Le vase doit régulièrement être nettoyé du condensat qu'il contient.
Les intervalles de nettoyage dépendent des conditions d'exploitation.
Remarque !
Les travaux de maintenance sont strictement réservés au personnel
spécialisé ou au service après-vente Reflex.
10.1
Calendrier de maintenance
Le calendrier de maintenance est un récapitulatif des activités qui doivent être
régulièrement effectuées dans le cadre de la maintenance.
Activité
Contrôler l'étanchéité.
•
Compresseur « CO ».
•
Raccords vissés des raccords d'air
comprimé.
Contrôler les points de commutation.
•
Pression d'activation du
compresseur « CO ».
•
Manque d'eau.
•
Réalimentation en eau.
Nettoyer le piège à particules « ST ».
–
10.3.1 "Nettoyage du collecteur
d'impuretés", 54.
Nettoyer le condensat du vase primaire.
–
10.3 "Nettoyage du vase",
53.
10.2
Contrôle des points de commutation
Les réglages suivants sont nécessaires pour le contrôle des points de
commutation :
•
Pression de service minimale P
Reflexomat", 46.
•
Mesure du niveau sur le vase primaire.
Préparatifs
1.
Basculez en mode automatique.
2.
Fermez les vannes à capuchon en amont du vase.
Notez le niveau de remplissage affiché (valeur en %) sur l'écran.
3.
Vidangez l'eau contenue dans le vase.
4.
Contrôle de la pression d'activation
Contrôlez la pression d'activation et la pression de désactivation du
5.
compresseur « CO ».
–
Le compresseur est activé lorsque P
–
Le compresseur est désactivé lorsque P
Contrôle de l'option Réalimentation « Marche »
Le cas échéant, contrôlez la valeur d'affichage pour la réalimentation sur
6.
l'écran de la commande.
–
La réalimentation automatique est activée à partir d'un niveau de
remplissage de 8 %.
Contrôler l'option Manque d'eau « Marche »
Désactivez la réalimentation puis vidangez l'eau contenue dans le vase.
7.
Contrôlez la valeur d'affichage pour le niveau de remplissage « Manque
8.
d'eau ».
–
Manque d'eau « Marche » est affiché sur l'écran de la commande en
présence d'un niveau de remplissage minimal de 5 %.
Intervalle
x
x
Annuel
x
Annuel
En fonction des
x
x
x
conditions
d'exploitation
x
x
x
Annuel
, 7.2 "Points de commutation
0
+ 0,3 bar.
0
+ 0,4 bar.
0
Reflexomat Silent Compact — 06.12.2023
9.
Basculez en mode arrêt.
10. Déconnectez l'interrupteur principal.
Nettoyage du vase
Si nécessaire, nettoyez le condensat contenu dans le vase, 10.3 "Nettoyage du
vase", 53.
Mise en marche de l'appareil
11. Enclenchez l'interrupteur principal.
12. Basculez en mode automatique.
–
En fonction du niveau de remplissage et de la pression, le
compresseur « CO » et la réalimentation automatique sont activés.
13. Ouvrez lentement les vannes à capuchon en amont du vase puis verrouillez-
les afin d'éviter toute fermeture non autorisée.
Contrôler l'option Manque d'eau « Arrêt »
14. Contrôlez la valeur d'affichage pour le niveau de remplissage Manque d'eau
« Arrêt ».
–
Manque d'eau « Arrêt » est affiché sur l'écran de la commande en
présence d'un niveau de remplissage de 8 %.
Contrôler l'option Réalimentation « Arrêt »
15. Le cas échéant, contrôlez la valeur d'affichage pour la réalimentation sur
l'écran de la commande.
–
La réalimentation automatique est désactivée à partir d'un niveau de
remplissage de 12 %.
L'entretien est terminé.
Remarque !
Lorsqu'aucune réalimentation automatique n'est raccordée, remplissez le
vase à la main jusqu'au niveau de remplissage noté.
Remarque !
Les valeurs de réglage pour le maintien de pression, les niveaux de
remplissage et la réalimentation sont indiquées dans le chapitre Réglages
par défaut, 9.2.1 "Réglages par défaut", 50.
10.3
Nettoyage du vase
PRUDENCE
Danger de blessures dû au liquide sortant sous pression
En cas de montage incorrect des raccords, il y a un risque de blessures durant
les travaux d'entretien en cas de projection brusque de condensat sous
pression.
•
Veillez à un raccordement dans les règles de l'art pour l'évacuation du
condensat.
•
Portez un équipement de protection adéquat, par ex. des lunettes et
gants de protection.
•
Assurez-vous que l'installation est hors pression.
Le vase doit régulièrement être nettoyé du condensat qu'il contient. Les intervalles
de nettoyage dépendent des conditions d'exploitation.
Vase avec membrane interchangeable
Notez la valeur d'affichage pour le niveau sur l'écran de la commande.
1
2.
Basculez la commande en mode manuel en appuyant sur la touche
« Manual » sur le panneau de contrôle.
Démontez le silencieux de l'électrovanne de décharge « PV ».
3.
Montez un flexible approprié dans l'électrovanne de décharge « PV » afin de
4.
pouvoir évacuer le condensat.
Ouvrez lentement l'électrovanne de décharge « PV ».
5.
–
En cas de forte chute de la pression à l'intérieur de l'installation, une
réalimentation manuelle en eau doit être effectuée.
–
Lorsque plus de 5 litres d'eau ou de condensat s'écoulent de
l'électrovanne de décharge « PV », s'assurer que la membrane n'est
pas endommagée.
•
En cas de rupture de la membrane, le vase doit être remplacé.
Fermez l'électrovanne de décharge « PV » lorsqu'un niveau de 100 % est
6.
affiché sur l'écran.
7.
Allumez le compresseur « CO » pour établir la pression.
–
En cas de réalimentation en eau au cours de la purge du condensat,
l'établissement de la pression doit être surveillé. En cas
d'augmentation trop importante de la pression, évacuer une quantité
d'eau adéquate de l'installation.
8.
Basculez la commande en mode automatique lorsque le niveau noté est
affiché sur l'écran.
Entretien
Français — 53
