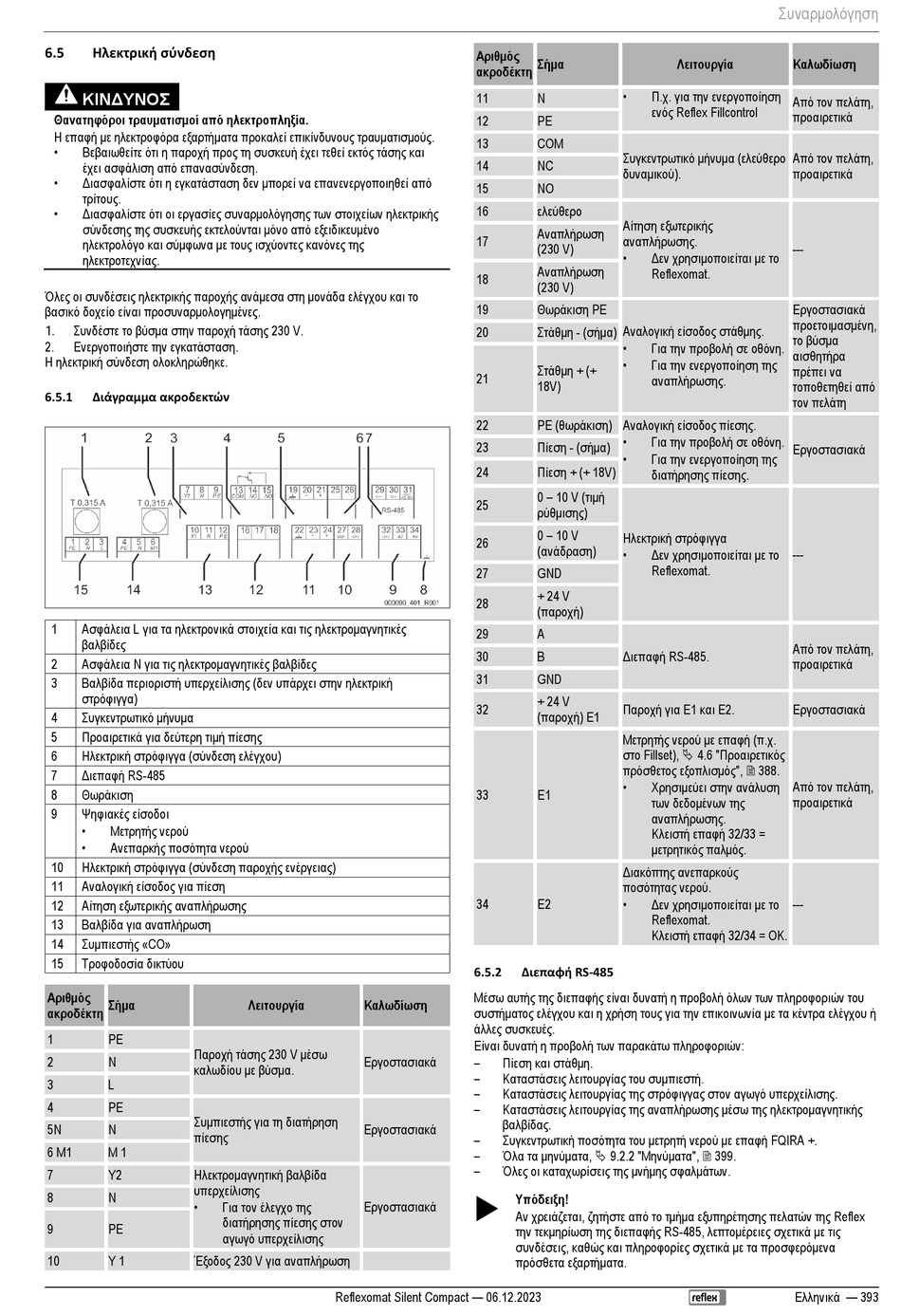

Ηλεκτρική σύνδεση
6.5
ΚΙΝΔΥΝΟΣ
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία.
Η επαφή με ηλεκτροφόρα εξαρτήματα προκαλεί επικίνδυνους τραυματισμούς.
•
Βεβαιωθείτε ότι η παροχή προς τη συσκευή έχει τεθεί εκτός τάσης και
έχει ασφάλιση από επανασύνδεση.
•
Διασφαλίστε ότι η εγκατάσταση δεν μπορεί να επανενεργοποιηθεί από
τρίτους.
•
Διασφαλίστε ότι οι εργασίες συναρμολόγησης των στοιχείων ηλεκτρικής
σύνδεσης της συσκευής εκτελούνται μόνο από εξειδικευμένο
ηλεκτρολόγο και σύμφωνα με τους ισχύοντες κανόνες της
ηλεκτροτεχνίας.
Όλες οι συνδέσεις ηλεκτρικής παροχής ανάμεσα στη μονάδα ελέγχου και το
βασικό δοχείο είναι προσυναρμολογημένες.
Συνδέστε το βύσμα στην παροχή τάσης 230 V.
1.
Ενεργοποιήστε την εγκατάσταση.
2.
Η ηλεκτρική σύνδεση ολοκληρώθηκε.
Διάγραμμα ακροδεκτών
6.5.1
Ασφάλεια L για τα ηλεκτρονικά στοιχεία και τις ηλεκτρομαγνητικές
1
βαλβίδες
Ασφάλεια N για τις ηλεκτρομαγνητικές βαλβίδες
2
Βαλβίδα περιοριστή υπερχείλισης (δεν υπάρχει στην ηλεκτρική
3
στρόφιγγα)
Συγκεντρωτικό μήνυμα
4
Προαιρετικά για δεύτερη τιμή πίεσης
5
Ηλεκτρική στρόφιγγα (σύνδεση ελέγχου)
6
Διεπαφή RS-485
7
Θωράκιση
8
Ψηφιακές είσοδοι
9
•
Μετρητής νερού
•
Ανεπαρκής ποσότητα νερού
Ηλεκτρική στρόφιγγα (σύνδεση παροχής ενέργειας)
10
Αναλογική είσοδος για πίεση
11
Αίτηση εξωτερικής αναπλήρωσης
12
Βαλβίδα για αναπλήρωση
13
Συμπιεστής «CO»
14
Τροφοδοσία δικτύου
15
Αριθμός
Σήμα
ακροδέκτη
1
PE
Παροχή τάσης 230 V μέσω
2
N
καλωδίου με βύσμα.
3
L
4
PE
Συμπιεστής για τη διατήρηση
5N
N
πίεσης
6 M1
M 1
Ηλεκτρομαγνητική βαλβίδα
7
Y2
υπερχείλισης
8
N
•
9
PE
Έξοδος 230 V για αναπλήρωση
10
Y 1
Λειτουργία
Καλωδίωση
Εργοστασιακά
Εργοστασιακά
Για τον έλεγχο της
Εργοστασιακά
διατήρησης πίεσης στον
αγωγό υπερχείλισης
Reflexomat Silent Compact — 06.12.2023
Αριθμός
Σήμα
ακροδέκτη
•
11
N
12
PE
13
COM
Συγκεντρωτικό μήνυμα (ελεύθερο
14
NC
δυναμικού).
15
NO
ελεύθερο
16
Αίτηση εξωτερικής
Αναπλήρωση
αναπλήρωσης.
17
(230 V)
•
Αναπλήρωση
18
(230 V)
Θωράκιση PE
19
Αναλογική είσοδος στάθμης.
Στάθμη - (σήμα)
20
•
•
Στάθμη + (+
21
18V)
PE (θωράκιση) Αναλογική είσοδος πίεσης.
22
•
Πίεση - (σήμα)
23
•
Πίεση + (+ 18V)
24
0 – 10 V (τιμή
25
ρύθμισης)
0 – 10 V
Ηλεκτρική στρόφιγγα
26
(ανάδραση)
•
27
GND
+ 24 V
28
(παροχή)
29
A
Διεπαφή RS-485.
30
B
31
GND
+ 24 V
Παροχή για E1 και E2.
32
(παροχή) E1
Μετρητής νερού με επαφή (π.χ.
στο Fillset), 4.6 "Προαιρετικός
πρόσθετος εξοπλισμός", 388.
•
33
E1
Διακόπτης ανεπαρκούς
ποσότητας νερού.
•
34
E2
Διεπαφή RS-485
6.5.2
Μέσω αυτής της διεπαφής είναι δυνατή η προβολή όλων των πληροφοριών του
συστήματος ελέγχου και η χρήση τους για την επικοινωνία με τα κέντρα ελέγχου ή
άλλες συσκευές.
Είναι δυνατή η προβολή των παρακάτω πληροφοριών:
–
Πίεση και στάθμη.
–
Καταστάσεις λειτουργίας του συμπιεστή.
–
Καταστάσεις λειτουργίας της στρόφιγγας στον αγωγό υπερχείλισης.
–
Καταστάσεις λειτουργίας της αναπλήρωσης μέσω της ηλεκτρομαγνητικής
βαλβίδας.
–
Συγκεντρωτική ποσότητα του μετρητή νερού με επαφή FQIRA +.
–
Όλα τα μηνύματα, 9.2.2 "Μηνύματα", 399.
–
Όλες οι καταχωρίσεις της μνήμης σφαλμάτων.
Υπόδειξη!
Αν χρειάζεται, ζητήστε από το τμήμα εξυπηρέτησης πελατών της Reflex
την τεκμηρίωση της διεπαφής RS-485, λεπτομέρειες σχετικά με τις
συνδέσεις, καθώς και πληροφορίες σχετικά με τα προσφερόμενα
πρόσθετα εξαρτήματα.
Συναρμολόγηση
Λειτουργία
Καλωδίωση
Π.χ. για την ενεργοποίηση
Από τον πελάτη,
ενός Reflex Fillcontrol
προαιρετικά
Από τον πελάτη,
προαιρετικά
---
Δεν χρησιμοποιείται με το
Reflexomat.
Εργοστασιακά
προετοιμασμένη,
το βύσμα
Για την προβολή σε οθόνη.
αισθητήρα
Για την ενεργοποίηση της
πρέπει να
αναπλήρωσης.
τοποθετηθεί από
τον πελάτη
Για την προβολή σε οθόνη.
Εργοστασιακά
Για την ενεργοποίηση της
διατήρησης πίεσης.
Δεν χρησιμοποιείται με το
---
Reflexomat.
Από τον πελάτη,
προαιρετικά
Εργοστασιακά
Από τον πελάτη,
Χρησιμεύει στην ανάλυση
προαιρετικά
των δεδομένων της
αναπλήρωσης.
Κλειστή επαφή 32/33 =
μετρητικός παλμός.
Δεν χρησιμοποιείται με το
---
Reflexomat.
Κλειστή επαφή 32/34 = OK.
Ελληνικά — 393
