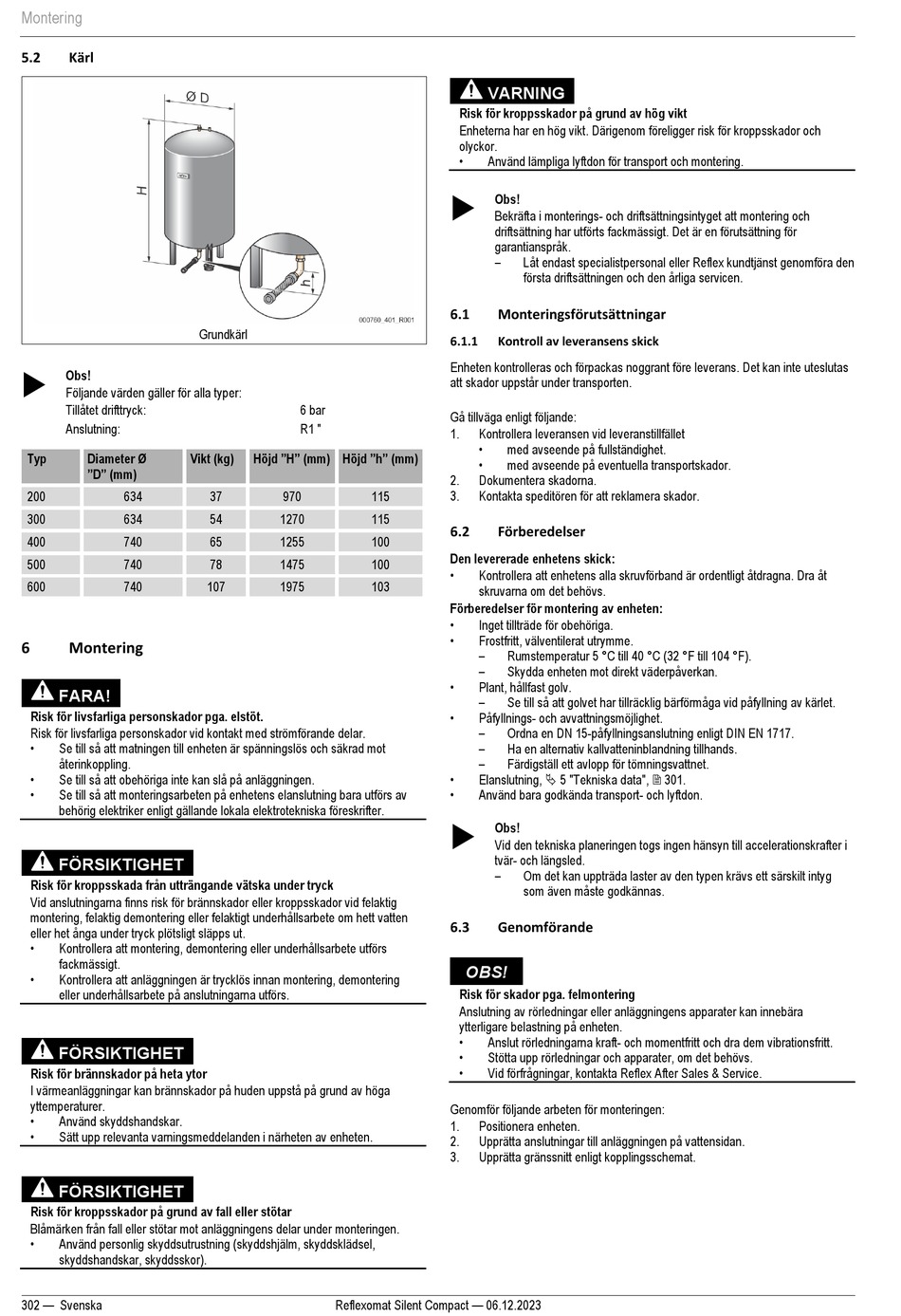

Montering
5.2
Kärl
Obs!
Följande värden gäller för alla typer:
Tillåtet drifttryck:
Anslutning:
Typ
Diameter Ø
Vikt (kg)
"D" (mm)
200
634
300
634
400
740
500
740
600
740
6
Montering
FARA!
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
•
Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
•
Se till så att obehöriga inte kan slå på anläggningen.
•
Se till så att monteringsarbeten på enhetens elanslutning bara utförs av
behörig elektriker enligt gällande lokala elektrotekniska föreskrifter.
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
•
Använd skyddshandskar.
•
Sätt upp relevanta varningsmeddelanden i närheten av enheten.
FÖRSIKTIGHET
Risk för kroppsskador på grund av fall eller stötar
Blåmärken från fall eller stötar mot anläggningens delar under monteringen.
•
Använd personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).
302 — Svenska
Grundkärl
6 bar
R1 "
Höjd "H" (mm) Höjd "h" (mm)
37
970
54
1270
65
1255
78
1475
107
1975
Reflexomat Silent Compact — 06.12.2023
VARNING
Risk för kroppsskador på grund av hög vikt
Enheterna har en hög vikt. Därigenom föreligger risk för kroppsskador och
olyckor.
•
Använd lämpliga lyftdon för transport och montering.
Obs!
Bekräfta i monterings- och driftsättningsintyget att montering och
driftsättning har utförts fackmässigt. Det är en förutsättning för
garantianspråk.
–
Låt endast specialistpersonal eller Reflex kundtjänst genomföra den
första driftsättningen och den årliga servicen.
6.1
Monteringsförutsättningar
6.1.1
Kontroll av leveransens skick
Enheten kontrolleras och förpackas noggrant före leverans. Det kan inte uteslutas
att skador uppstår under transporten.
Gå tillväga enligt följande:
1.
Kontrollera leveransen vid leveranstillfället
•
med avseende på fullständighet.
•
med avseende på eventuella transportskador.
2.
Dokumentera skadorna.
3.
Kontakta speditören för att reklamera skador.
115
115
6.2
Förberedelser
100
Den levererade enhetens skick:
100
•
Kontrollera att enhetens alla skruvförband är ordentligt åtdragna. Dra åt
103
skruvarna om det behövs.
Förberedelser för montering av enheten:
•
Inget tillträde för obehöriga.
•
Frostfritt, välventilerat utrymme.
–
Rumstemperatur 5 °C till 40 °C (32 °F till 104 °F).
–
Skydda enheten mot direkt väderpåverkan.
•
Plant, hållfast golv.
–
Se till så att golvet har tillräcklig bärförmåga vid påfyllning av kärlet.
•
Påfyllnings- och avvattningsmöjlighet.
–
Ordna en DN 15-påfyllningsanslutning enligt DIN EN 1717.
–
Ha en alternativ kallvatteninblandning tillhands.
–
Färdigställ ett avlopp för tömningsvattnet.
•
Elanslutning, 5 "Tekniska data", 301.
•
Använd bara godkända transport- och lyftdon.
Obs!
Vid den tekniska planeringen togs ingen hänsyn till accelerationskrafter i
tvär- och längsled.
–
Om det kan uppträda laster av den typen krävs ett särskilt intyg
som även måste godkännas.
6.3
Genomförande
OBS!
Risk för skador pga. felmontering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Anslut rörledningarna kraft- och momentfritt och dra dem vibrationsfritt.
•
Stötta upp rörledningar och apparater, om det behövs.
•
Vid förfrågningar, kontakta Reflex After Sales & Service.
Genomför följande arbeten för monteringen:
1.
Positionera enheten.
2.
Upprätta anslutningar till anläggningen på vattensidan.
3.
Upprätta gränssnitt enligt kopplingsschemat.
