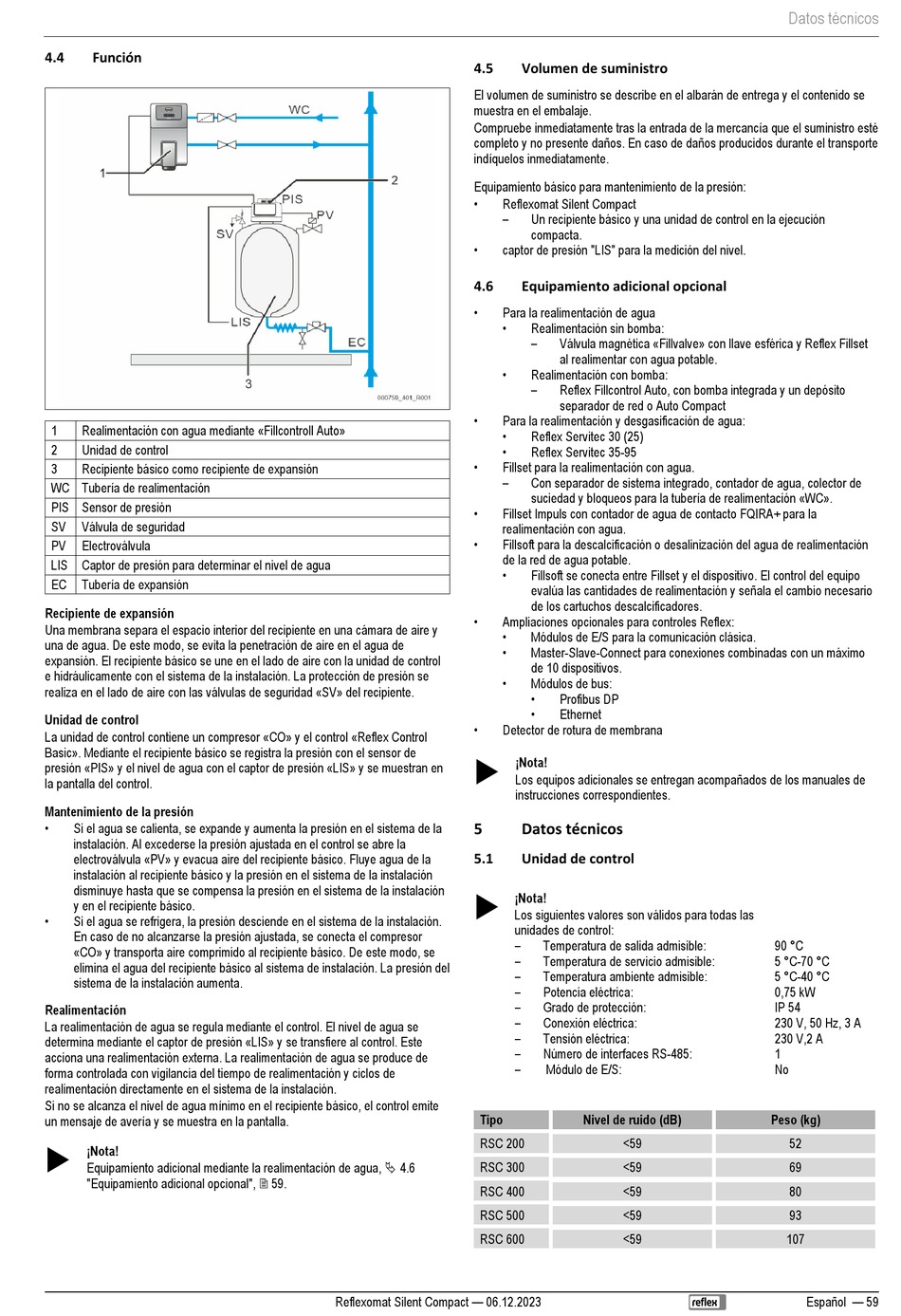

4.4
Función
1
Realimentación con agua mediante «Fillcontroll Auto»
2
Unidad de control
3
Recipiente básico como recipiente de expansión
WC Tubería de realimentación
PIS Sensor de presión
SV
Válvula de seguridad
PV
Electroválvula
LIS Captor de presión para determinar el nivel de agua
EC
Tubería de expansión
Recipiente de expansión
Una membrana separa el espacio interior del recipiente en una cámara de aire y
una de agua. De este modo, se evita la penetración de aire en el agua de
expansión. El recipiente básico se une en el lado de aire con la unidad de control
e hidráulicamente con el sistema de la instalación. La protección de presión se
realiza en el lado de aire con las válvulas de seguridad «SV» del recipiente.
Unidad de control
La unidad de control contiene un compresor «CO» y el control «Reflex Control
Basic». Mediante el recipiente básico se registra la presión con el sensor de
presión «PIS» y el nivel de agua con el captor de presión «LIS» y se muestran en
la pantalla del control.
Mantenimiento de la presión
•
Si el agua se calienta, se expande y aumenta la presión en el sistema de la
instalación. Al excederse la presión ajustada en el control se abre la
electroválvula «PV» y evacua aire del recipiente básico. Fluye agua de la
instalación al recipiente básico y la presión en el sistema de la instalación
disminuye hasta que se compensa la presión en el sistema de la instalación
y en el recipiente básico.
•
Si el agua se refrigera, la presión desciende en el sistema de la instalación.
En caso de no alcanzarse la presión ajustada, se conecta el compresor
«CO» y transporta aire comprimido al recipiente básico. De este modo, se
elimina el agua del recipiente básico al sistema de instalación. La presión del
sistema de la instalación aumenta.
Realimentación
La realimentación de agua se regula mediante el control. El nivel de agua se
determina mediante el captor de presión «LIS» y se transfiere al control. Este
acciona una realimentación externa. La realimentación de agua se produce de
forma controlada con vigilancia del tiempo de realimentación y ciclos de
realimentación directamente en el sistema de la instalación.
Si no se alcanza el nivel de agua mínimo en el recipiente básico, el control emite
un mensaje de avería y se muestra en la pantalla.
¡Nota!
Equipamiento adicional mediante la realimentación de agua, 4.6
"Equipamiento adicional opcional", 59.
4.5
El volumen de suministro se describe en el albarán de entrega y el contenido se
muestra en el embalaje.
Compruebe inmediatamente tras la entrada de la mercancía que el suministro esté
completo y no presente daños. En caso de daños producidos durante el transporte
indíquelos inmediatamente.
Equipamiento básico para mantenimiento de la presión:
•
Reflexomat Silent Compact
–
•
captor de presión "LIS" para la medición del nivel.
4.6
•
Para la realimentación de agua
•
•
•
Para la realimentación y desgasificación de agua:
•
•
•
Fillset para la realimentación con agua.
–
•
Fillset Impuls con contador de agua de contacto FQIRA+ para la
realimentación con agua.
•
Fillsoft para la descalcificación o desalinización del agua de realimentación
de la red de agua potable.
•
•
Ampliaciones opcionales para controles Reflex:
•
•
•
•
Detector de rotura de membrana
5
5.1
Tipo
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Volumen de suministro
Un recipiente básico y una unidad de control en la ejecución
compacta.
Equipamiento adicional opcional
Realimentación sin bomba:
–
Válvula magnética «Fillvalve» con llave esférica y Reflex Fillset
al realimentar con agua potable.
Realimentación con bomba:
–
Reflex Fillcontrol Auto, con bomba integrada y un depósito
separador de red o Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Con separador de sistema integrado, contador de agua, colector de
suciedad y bloqueos para la tubería de realimentación «WC».
Fillsoft se conecta entre Fillset y el dispositivo. El control del equipo
evalúa las cantidades de realimentación y señala el cambio necesario
de los cartuchos descalcificadores.
Módulos de E/S para la comunicación clásica.
Master-Slave-Connect para conexiones combinadas con un máximo
de 10 dispositivos.
Módulos de bus:
•
Profibus DP
•
Ethernet
¡Nota!
Los equipos adicionales se entregan acompañados de los manuales de
instrucciones correspondientes.
Datos técnicos
Unidad de control
¡Nota!
Los siguientes valores son válidos para todas las
unidades de control:
–
Temperatura de salida admisible:
–
Temperatura de servicio admisible:
–
Temperatura ambiente admisible:
–
Potencia eléctrica:
–
Grado de protección:
–
Conexión eléctrica:
–
Tensión eléctrica:
–
Número de interfaces RS-485:
–
Módulo de E/S:
Nivel de ruido (dB)
<59
<59
<59
<59
<59
Datos técnicos
90 °C
5 °C-70 °C
5 °C-40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
No
Peso (kg)
52
69
80
93
107
Español — 59
