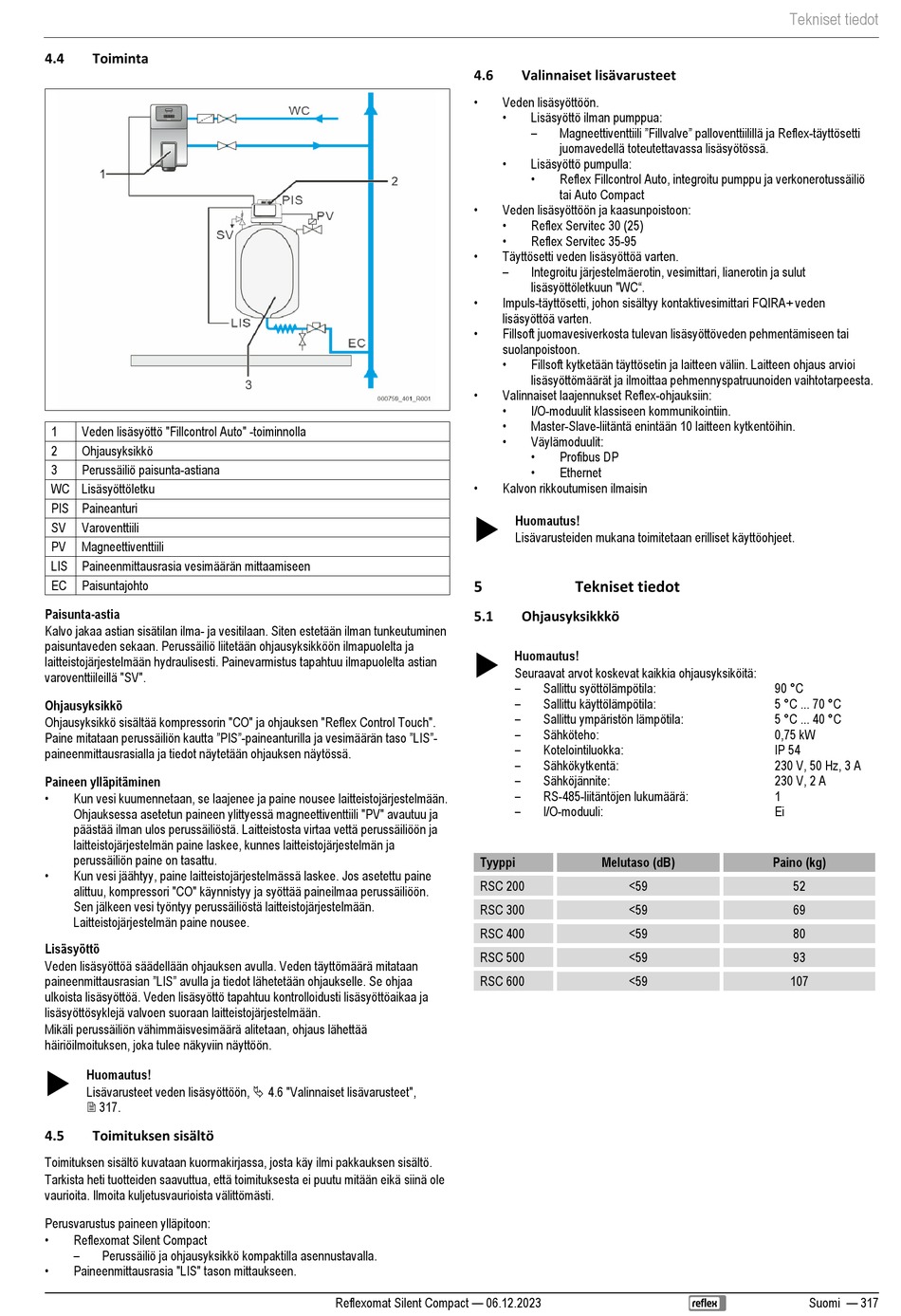

4.4
Toiminta
1
Veden lisäsyöttö "Fillcontrol Auto" -toiminnolla
2
Ohjausyksikkö
3
Perussäiliö paisunta-astiana
WC Lisäsyöttöletku
PIS Paineanturi
SV
Varoventtiili
PV
Magneettiventtiili
LIS Paineenmittausrasia vesimäärän mittaamiseen
EC
Paisuntajohto
Paisunta-astia
Kalvo jakaa astian sisätilan ilma- ja vesitilaan. Siten estetään ilman tunkeutuminen
paisuntaveden sekaan. Perussäiliö liitetään ohjausyksikköön ilmapuolelta ja
laitteistojärjestelmään hydraulisesti. Painevarmistus tapahtuu ilmapuolelta astian
varoventtiileillä "SV".
Ohjausyksikkö
Ohjausyksikkö sisältää kompressorin "CO" ja ohjauksen "Reflex Control Touch".
Paine mitataan perussäiliön kautta "PIS"-paineanturilla ja vesimäärän taso "LIS"-
paineenmittausrasialla ja tiedot näytetään ohjauksen näytössä.
Paineen ylläpitäminen
•
Kun vesi kuumennetaan, se laajenee ja paine nousee laitteistojärjestelmään.
Ohjauksessa asetetun paineen ylittyessä magneettiventtiili "PV" avautuu ja
päästää ilman ulos perussäiliöstä. Laitteistosta virtaa vettä perussäiliöön ja
laitteistojärjestelmän paine laskee, kunnes laitteistojärjestelmän ja
perussäiliön paine on tasattu.
•
Kun vesi jäähtyy, paine laitteistojärjestelmässä laskee. Jos asetettu paine
alittuu, kompressori "CO" käynnistyy ja syöttää paineilmaa perussäiliöön.
Sen jälkeen vesi työntyy perussäiliöstä laitteistojärjestelmään.
Laitteistojärjestelmän paine nousee.
Lisäsyöttö
Veden lisäsyöttöä säädellään ohjauksen avulla. Veden täyttömäärä mitataan
paineenmittausrasian "LIS" avulla ja tiedot lähetetään ohjaukselle. Se ohjaa
ulkoista lisäsyöttöä. Veden lisäsyöttö tapahtuu kontrolloidusti lisäsyöttöaikaa ja
lisäsyöttösyklejä valvoen suoraan laitteistojärjestelmään.
Mikäli perussäiliön vähimmäisvesimäärä alitetaan, ohjaus lähettää
häiriöilmoituksen, joka tulee näkyviin näyttöön.
Huomautus!
Lisävarusteet veden lisäsyöttöön, 4.6 "Valinnaiset lisävarusteet",
317.
4.5
Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Tarkista heti tuotteiden saavuttua, että toimituksesta ei puutu mitään eikä siinä ole
vaurioita. Ilmoita kuljetusvaurioista välittömästi.
Perusvarustus paineen ylläpitoon:
•
Reflexomat Silent Compact
–
Perussäiliö ja ohjausyksikkö kompaktilla asennustavalla.
•
Paineenmittausrasia "LIS" tason mittaukseen.
4.6
•
Veden lisäsyöttöön.
•
•
•
Veden lisäsyöttöön ja kaasunpoistoon:
•
•
•
Täyttösetti veden lisäsyöttöä varten.
–
•
Impuls-täyttösetti, johon sisältyy kontaktivesimittari FQIRA+ veden
lisäsyöttöä varten.
•
Fillsoft juomavesiverkosta tulevan lisäsyöttöveden pehmentämiseen tai
suolanpoistoon.
•
•
Valinnaiset laajennukset Reflex-ohjauksiin:
•
•
•
•
Kalvon rikkoutumisen ilmaisin
5
5.1
Tyyppi
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Valinnaiset lisävarusteet
Lisäsyöttö ilman pumppua:
–
Magneettiventtiili "Fillvalve" palloventtiilillä ja Reflex-täyttösetti
juomavedellä toteutettavassa lisäsyötössä.
Lisäsyöttö pumpulla:
•
Reflex Fillcontrol Auto, integroitu pumppu ja verkonerotussäiliö
tai Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Integroitu järjestelmäerotin, vesimittari, lianerotin ja sulut
lisäsyöttöletkuun "WC".
Fillsoft kytketään täyttösetin ja laitteen väliin. Laitteen ohjaus arvioi
lisäsyöttömäärät ja ilmoittaa pehmennyspatruunoiden vaihtotarpeesta.
I/O-moduulit klassiseen kommunikointiin.
Master-Slave-liitäntä enintään 10 laitteen kytkentöihin.
Väylämoduulit:
•
Profibus DP
•
Ethernet
Huomautus!
Lisävarusteiden mukana toimitetaan erilliset käyttöohjeet.
Tekniset tiedot
Ohjausyksikkkö
Huomautus!
Seuraavat arvot koskevat kaikkia ohjausyksiköitä:
–
Sallittu syöttölämpötila:
–
Sallittu käyttölämpötila:
–
Sallittu ympäristön lämpötila:
–
Sähköteho:
–
Kotelointiluokka:
–
Sähkökytkentä:
–
Sähköjännite:
–
RS-485-liitäntöjen lukumäärä:
–
I/O-moduuli:
Melutaso (dB)
<59
<59
<59
<59
<59
Tekniset tiedot
90 °C
5 °C ... 70 °C
5 °C ... 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V, 2 A
1
Ei
Paino (kg)
52
69
80
93
107
Suomi — 317
