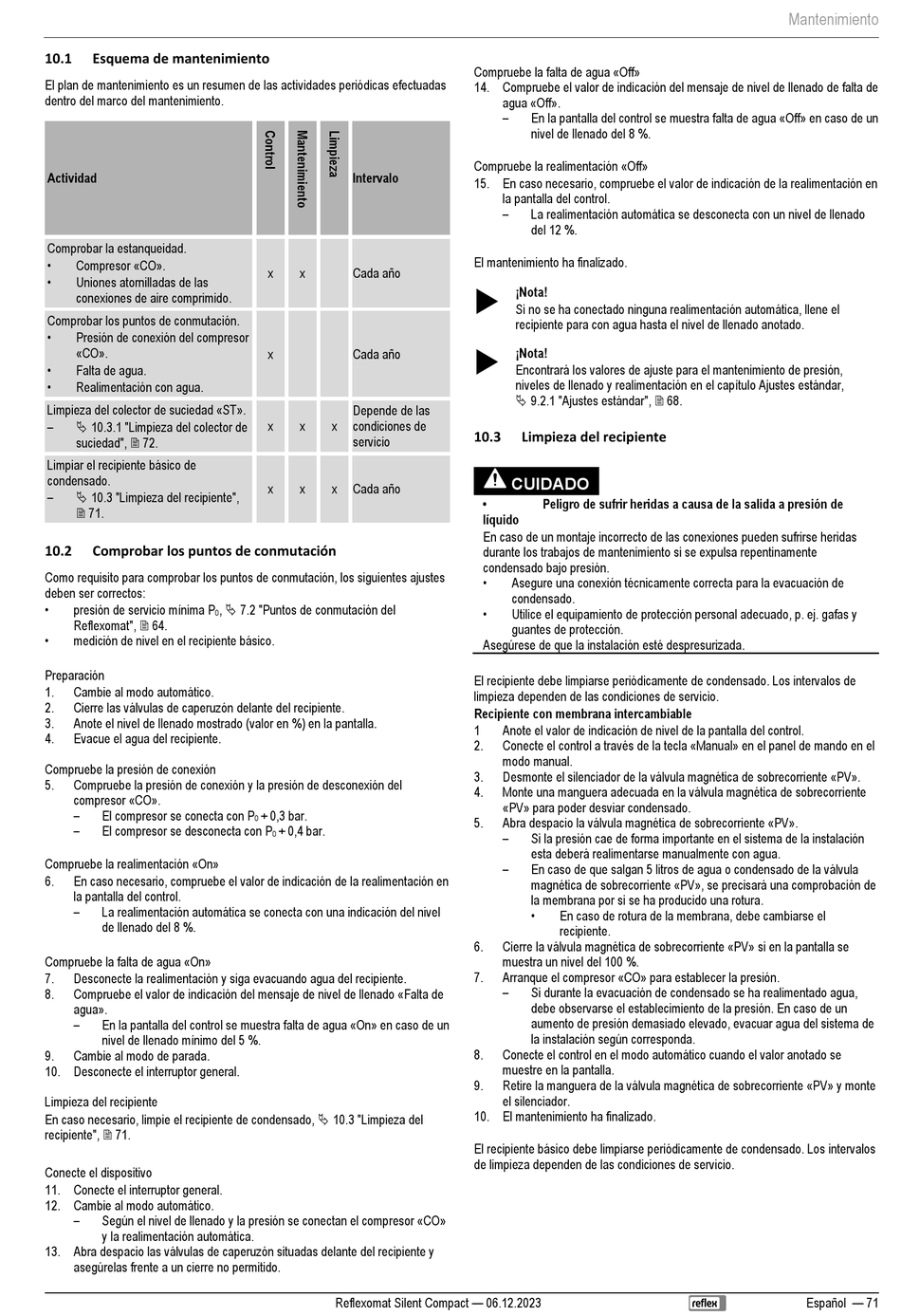

10.1
Esquema de mantenimiento
El plan de mantenimiento es un resumen de las actividades periódicas efectuadas
dentro del marco del mantenimiento.
Actividad
Comprobar la estanqueidad.
•
Compresor «CO».
•
Uniones atornilladas de las
conexiones de aire comprimido.
Comprobar los puntos de conmutación.
•
Presión de conexión del compresor
«CO».
•
Falta de agua.
•
Realimentación con agua.
Limpieza del colector de suciedad «ST».
–
10.3.1 "Limpieza del colector de
suciedad", 72.
Limpiar el recipiente básico de
condensado.
–
10.3 "Limpieza del recipiente",
71.
10.2
Comprobar los puntos de conmutación
Como requisito para comprobar los puntos de conmutación, los siguientes ajustes
deben ser correctos:
•
presión de servicio mínima P
Reflexomat", 64.
•
medición de nivel en el recipiente básico.
Preparación
1.
Cambie al modo automático.
2.
Cierre las válvulas de caperuzón delante del recipiente.
3.
Anote el nivel de llenado mostrado (valor en %) en la pantalla.
4.
Evacue el agua del recipiente.
Compruebe la presión de conexión
5.
Compruebe la presión de conexión y la presión de desconexión del
compresor «CO».
–
El compresor se conecta con P
–
El compresor se desconecta con P
Compruebe la realimentación «On»
6.
En caso necesario, compruebe el valor de indicación de la realimentación en
la pantalla del control.
–
La realimentación automática se conecta con una indicación del nivel
de llenado del 8 %.
Compruebe la falta de agua «On»
7.
Desconecte la realimentación y siga evacuando agua del recipiente.
8.
Compruebe el valor de indicación del mensaje de nivel de llenado «Falta de
agua».
–
En la pantalla del control se muestra falta de agua «On» en caso de un
nivel de llenado mínimo del 5 %.
9.
Cambie al modo de parada.
10. Desconecte el interruptor general.
Limpieza del recipiente
En caso necesario, limpie el recipiente de condensado, 10.3 "Limpieza del
recipiente", 71.
Conecte el dispositivo
11. Conecte el interruptor general.
12. Cambie al modo automático.
–
Según el nivel de llenado y la presión se conectan el compresor «CO»
y la realimentación automática.
13. Abra despacio las válvulas de caperuzón situadas delante del recipiente y
asegúrelas frente a un cierre no permitido.
Intervalo
x
x
Cada año
x
Cada año
Depende de las
condiciones de
x
x
x
servicio
x
x
x
Cada año
, 7.2 "Puntos de conmutación del
0
+ 0,3 bar.
0
+ 0,4 bar.
0
Reflexomat Silent Compact — 06.12.2023
Compruebe la falta de agua «Off»
14. Compruebe el valor de indicación del mensaje de nivel de llenado de falta de
agua «Off».
–
En la pantalla del control se muestra falta de agua «Off» en caso de un
nivel de llenado del 8 %.
Compruebe la realimentación «Off»
15. En caso necesario, compruebe el valor de indicación de la realimentación en
la pantalla del control.
–
La realimentación automática se desconecta con un nivel de llenado
del 12 %.
El mantenimiento ha finalizado.
¡Nota!
Si no se ha conectado ninguna realimentación automática, llene el
recipiente para con agua hasta el nivel de llenado anotado.
¡Nota!
Encontrará los valores de ajuste para el mantenimiento de presión,
niveles de llenado y realimentación en el capítulo Ajustes estándar,
9.2.1 "Ajustes estándar", 68.
10.3
Limpieza del recipiente
CUIDADO
•
Peligro de sufrir heridas a causa de la salida a presión de
líquido
En caso de un montaje incorrecto de las conexiones pueden sufrirse heridas
durante los trabajos de mantenimiento si se expulsa repentinamente
condensado bajo presión.
•
Asegure una conexión técnicamente correcta para la evacuación de
condensado.
•
Utilice el equipamiento de protección personal adecuado, p. ej. gafas y
guantes de protección.
Asegúrese de que la instalación esté despresurizada.
El recipiente debe limpiarse periódicamente de condensado. Los intervalos de
limpieza dependen de las condiciones de servicio.
Recipiente con membrana intercambiable
1
Anote el valor de indicación de nivel de la pantalla del control.
2.
Conecte el control a través de la tecla «Manual» en el panel de mando en el
modo manual.
3.
Desmonte el silenciador de la válvula magnética de sobrecorriente «PV».
4.
Monte una manguera adecuada en la válvula magnética de sobrecorriente
«PV» para poder desviar condensado.
5.
Abra despacio la válvula magnética de sobrecorriente «PV».
–
Si la presión cae de forma importante en el sistema de la instalación
esta deberá realimentarse manualmente con agua.
–
En caso de que salgan 5 litros de agua o condensado de la válvula
magnética de sobrecorriente «PV», se precisará una comprobación de
la membrana por si se ha producido una rotura.
•
En caso de rotura de la membrana, debe cambiarse el
recipiente.
6.
Cierre la válvula magnética de sobrecorriente «PV» si en la pantalla se
muestra un nivel del 100 %.
7.
Arranque el compresor «CO» para establecer la presión.
–
Si durante la evacuación de condensado se ha realimentado agua,
debe observarse el establecimiento de la presión. En caso de un
aumento de presión demasiado elevado, evacuar agua del sistema de
la instalación según corresponda.
8.
Conecte el control en el modo automático cuando el valor anotado se
muestre en la pantalla.
9.
Retire la manguera de la válvula magnética de sobrecorriente «PV» y monte
el silenciador.
10. El mantenimiento ha finalizado.
El recipiente básico debe limpiarse periódicamente de condensado. Los intervalos
de limpieza dependen de las condiciones de servicio.
Mantenimiento
Español — 71
