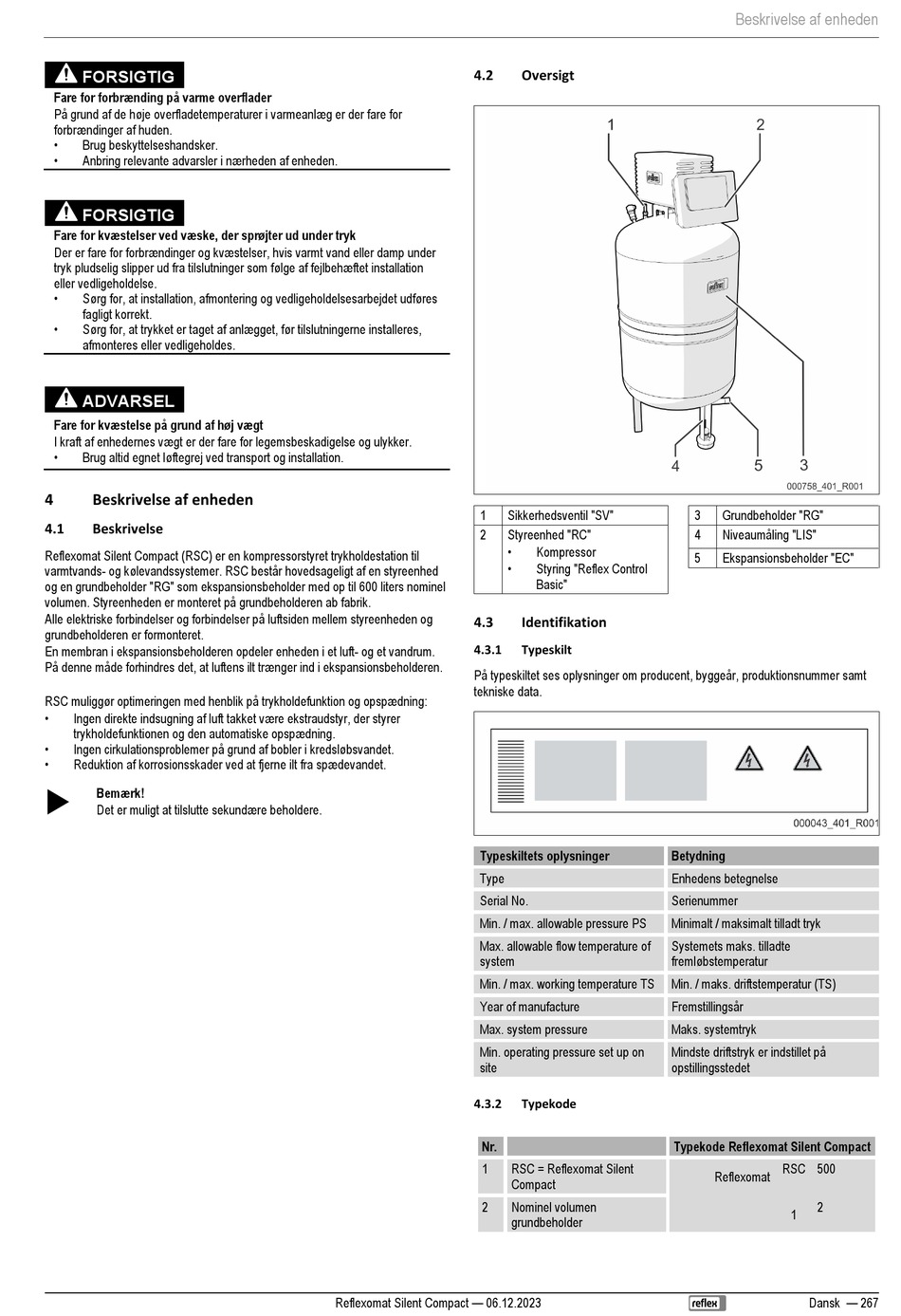

FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
•
Brug beskyttelseshandsker.
•
Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
ADVARSEL
Fare for kvæstelse på grund af høj vægt
I kraft af enhedernes vægt er der fare for legemsbeskadigelse og ulykker.
•
Brug altid egnet løftegrej ved transport og installation.
4
Beskrivelse af enheden
4.1
Beskrivelse
Reflexomat Silent Compact (RSC) er en kompressorstyret trykholdestation til
varmtvands- og kølevandssystemer. RSC består hovedsageligt af en styreenhed
og en grundbeholder "RG" som ekspansionsbeholder med op til 600 liters nominel
volumen. Styreenheden er monteret på grundbeholderen ab fabrik.
Alle elektriske forbindelser og forbindelser på luftsiden mellem styreenheden og
grundbeholderen er formonteret.
En membran i ekspansionsbeholderen opdeler enheden i et luft- og et vandrum.
På denne måde forhindres det, at luftens ilt trænger ind i ekspansionsbeholderen.
RSC muliggør optimeringen med henblik på trykholdefunktion og opspædning:
•
Ingen direkte indsugning af luft takket være ekstraudstyr, der styrer
trykholdefunktionen og den automatiske opspædning.
•
Ingen cirkulationsproblemer på grund af bobler i kredsløbsvandet.
•
Reduktion af korrosionsskader ved at fjerne ilt fra spædevandet.
Bemærk!
Det er muligt at tilslutte sekundære beholdere.
4.2
1
2
4.3
4.3.1
På typeskiltet ses oplysninger om producent, byggeår, produktionsnummer samt
tekniske data.
Typeskiltets oplysninger
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Nr.
1
2
Reflexomat Silent Compact — 06.12.2023
Oversigt
Sikkerhedsventil "SV"
Styreenhed "RC"
•
Kompressor
•
Styring "Reflex Control
Basic"
Identifikation
Typeskilt
Betydning
Enhedens betegnelse
Serienummer
Minimalt / maksimalt tilladt tryk
Systemets maks. tilladte
fremløbstemperatur
Min. / maks. driftstemperatur (TS)
Fremstillingsår
Maks. systemtryk
Mindste driftstryk er indstillet på
opstillingsstedet
Typekode
Typekode Reflexomat Silent Compact
RSC = Reflexomat Silent
Compact
Nominel volumen
grundbeholder
Beskrivelse af enheden
3
Grundbeholder "RG"
4
Niveaumåling "LIS"
5
Ekspansionsbeholder "EC"
RSC 500
Reflexomat
2
1
Dansk — 267
