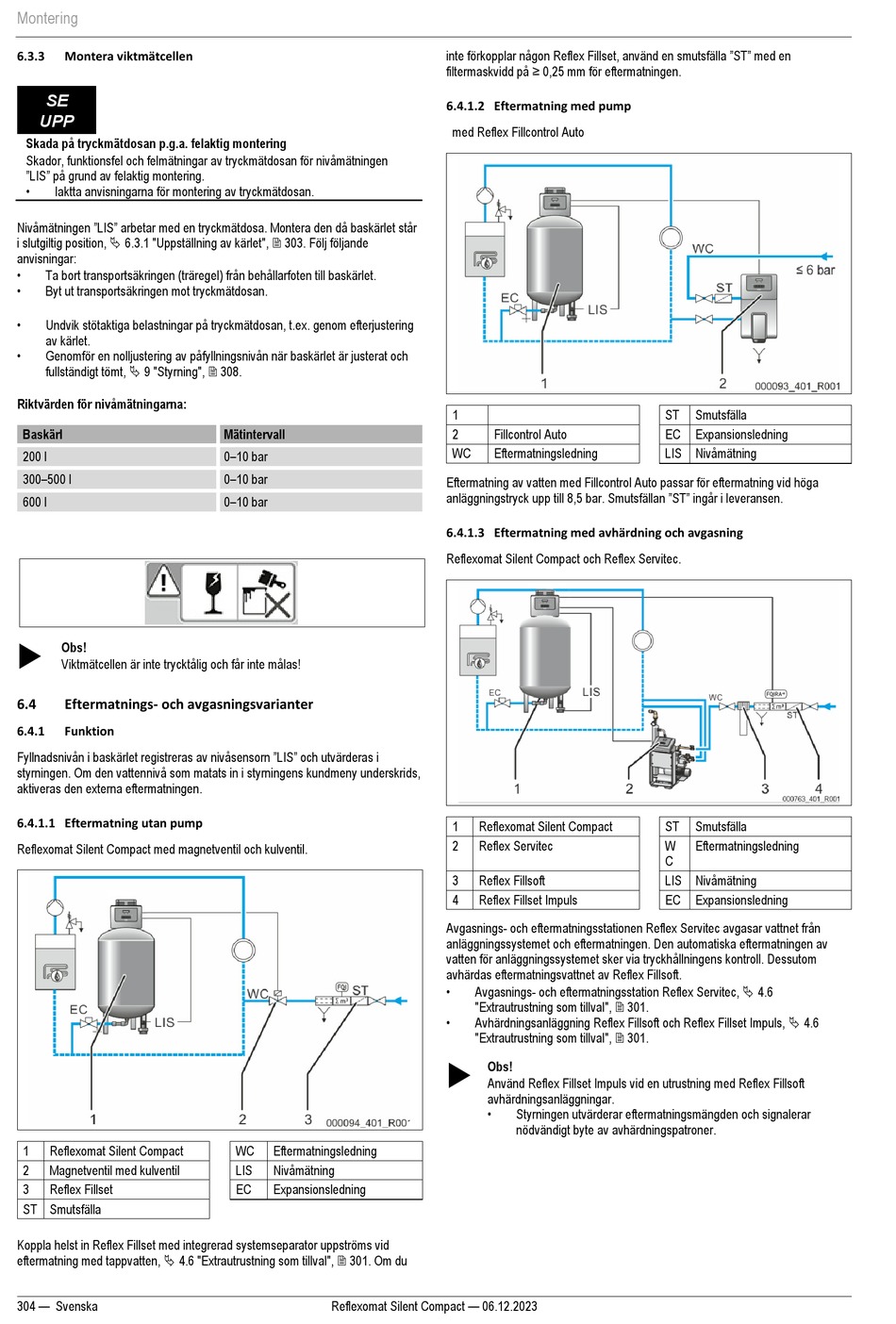

Montering
6.3.3
Montera viktmätcellen
SE
UPP
Skada på tryckmätdosan p.g.a. felaktig montering
Skador, funktionsfel och felmätningar av tryckmätdosan för nivåmätningen
"LIS" på grund av felaktig montering.
•
Iaktta anvisningarna för montering av tryckmätdosan.
Nivåmätningen "LIS" arbetar med en tryckmätdosa. Montera den då baskärlet står
i slutgiltig position, 6.3.1 "Uppställning av kärlet", 303. Följ följande
anvisningar:
•
Ta bort transportsäkringen (träregel) från behållarfoten till baskärlet.
•
Byt ut transportsäkringen mot tryckmätdosan.
•
Undvik stötaktiga belastningar på tryckmätdosan, t.ex. genom efterjustering
av kärlet.
•
Genomför en nolljustering av påfyllningsnivån när baskärlet är justerat och
fullständigt tömt, 9 "Styrning", 308.
Riktvärden för nivåmätningarna:
Baskärl
200 l
300–500 l
600 l
Obs!
Viktmätcellen är inte trycktålig och får inte målas!
6.4
Eftermatnings- och avgasningsvarianter
6.4.1
Funktion
Fyllnadsnivån i baskärlet registreras av nivåsensorn "LIS" och utvärderas i
styrningen. Om den vattennivå som matats in i styrningens kundmeny underskrids,
aktiveras den externa eftermatningen.
6.4.1.1 Eftermatning utan pump
Reflexomat Silent Compact med magnetventil och kulventil.
1
Reflexomat Silent Compact
2
Magnetventil med kulventil
3
Reflex Fillset
ST Smutsfälla
Koppla helst in Reflex Fillset med integrerad systemseparator uppströms vid
eftermatning med tappvatten, 4.6 "Extrautrustning som tillval", 301. Om du
304 — Svenska
Mätintervall
0–10 bar
0–10 bar
0–10 bar
WC
Eftermatningsledning
LIS
Nivåmätning
EC
Expansionsledning
Reflexomat Silent Compact — 06.12.2023
inte förkopplar någon Reflex Fillset, använd en smutsfälla "ST" med en
filtermaskvidd på ≥ 0,25 mm för eftermatningen.
6.4.1.2 Eftermatning med pump
med Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Eftermatningsledning
Eftermatning av vatten med Fillcontrol Auto passar för eftermatning vid höga
anläggningstryck upp till 8,5 bar. Smutsfällan "ST" ingår i leveransen.
6.4.1.3 Eftermatning med avhärdning och avgasning
Reflexomat Silent Compact och Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Avgasnings- och eftermatningsstationen Reflex Servitec avgasar vattnet från
anläggningssystemet och eftermatningen. Den automatiska eftermatningen av
vatten för anläggningssystemet sker via tryckhållningens kontroll. Dessutom
avhärdas eftermatningsvattnet av Reflex Fillsoft.
•
Avgasnings- och eftermatningsstation Reflex Servitec, 4.6
"Extrautrustning som tillval", 301.
•
Avhärdningsanläggning Reflex Fillsoft och Reflex Fillset Impuls, 4.6
"Extrautrustning som tillval", 301.
Obs!
Använd Reflex Fillset Impuls vid en utrustning med Reflex Fillsoft
avhärdningsanläggningar.
•
Styrningen utvärderar eftermatningsmängden och signalerar
nödvändigt byte av avhärdningspatroner.
ST
Smutsfälla
EC
Expansionsledning
LIS Nivåmätning
ST
Smutsfälla
W
Eftermatningsledning
C
LIS Nivåmätning
EC
Expansionsledning
