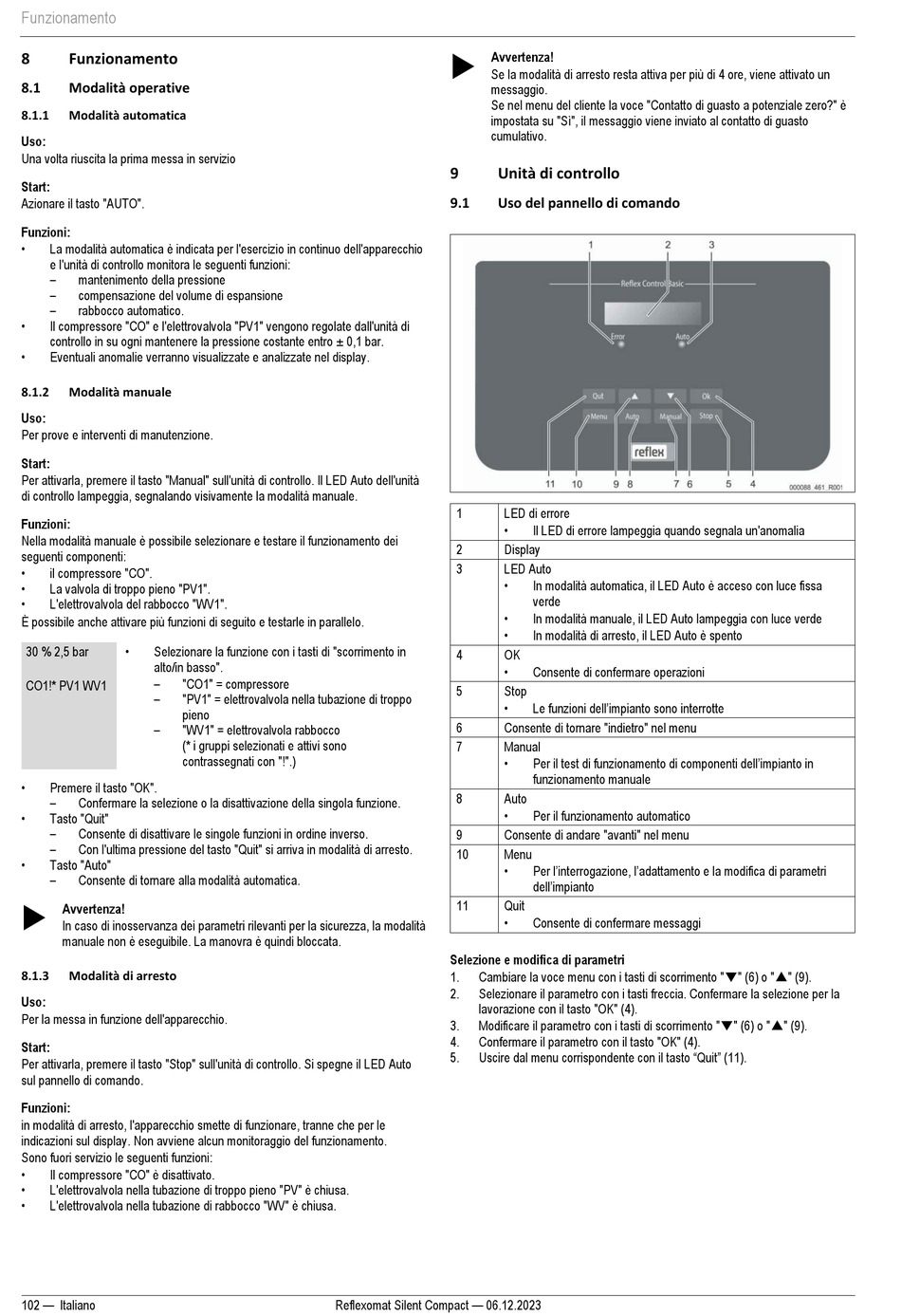

Funzionamento
8
Funzionamento
8.1
Modalità operative
8.1.1
Modalità automatica
Uso:
Una volta riuscita la prima messa in servizio
Start:
Azionare il tasto "AUTO".
Funzioni:
•
La modalità automatica è indicata per l'esercizio in continuo dell'apparecchio
e l'unità di controllo monitora le seguenti funzioni:
–
mantenimento della pressione
–
compensazione del volume di espansione
–
rabbocco automatico.
•
Il compressore "CO" e l'elettrovalvola "PV1" vengono regolate dall'unità di
controllo in su ogni mantenere la pressione costante entro ± 0,1 bar.
•
Eventuali anomalie verranno visualizzate e analizzate nel display.
8.1.2
Modalità manuale
Uso:
Per prove e interventi di manutenzione.
Start:
Per attivarla, premere il tasto "Manual" sull'unità di controllo. Il LED Auto dell'unità
di controllo lampeggia, segnalando visivamente la modalità manuale.
Funzioni:
Nella modalità manuale è possibile selezionare e testare il funzionamento dei
seguenti componenti:
•
il compressore "CO".
•
La valvola di troppo pieno "PV1".
•
L'elettrovalvola del rabbocco "WV1".
È possibile anche attivare più funzioni di seguito e testarle in parallelo.
•
30 % 2,5 bar
Selezionare la funzione con i tasti di "scorrimento in
alto/in basso".
–
"CO1" = compressore
CO1!* PV1 WV1
–
"PV1" = elettrovalvola nella tubazione di troppo
pieno
–
"WV1" = elettrovalvola rabbocco
(* i gruppi selezionati e attivi sono
contrassegnati con "!".)
•
Premere il tasto "OK".
–
Confermare la selezione o la disattivazione della singola funzione.
•
Tasto "Quit"
–
Consente di disattivare le singole funzioni in ordine inverso.
–
Con l'ultima pressione del tasto "Quit" si arriva in modalità di arresto.
•
Tasto "Auto"
–
Consente di tornare alla modalità automatica.
Avvertenza!
In caso di inosservanza dei parametri rilevanti per la sicurezza, la modalità
manuale non è eseguibile. La manovra è quindi bloccata.
8.1.3
Modalità di arresto
Uso:
Per la messa in funzione dell'apparecchio.
Start:
Per attivarla, premere il tasto "Stop" sull'unità di controllo. Si spegne il LED Auto
sul pannello di comando.
Funzioni:
in modalità di arresto, l'apparecchio smette di funzionare, tranne che per le
indicazioni sul display. Non avviene alcun monitoraggio del funzionamento.
Sono fuori servizio le seguenti funzioni:
•
Il compressore "CO" è disattivato.
•
L'elettrovalvola nella tubazione di troppo pieno "PV" è chiusa.
•
L'elettrovalvola nella tubazione di rabbocco "WV" è chiusa.
102 — Italiano
Avvertenza!
Se la modalità di arresto resta attiva per più di 4 ore, viene attivato un
messaggio.
Se nel menu del cliente la voce "Contatto di guasto a potenziale zero?" è
impostata su "Sì", il messaggio viene inviato al contatto di guasto
cumulativo.
9
Unità di controllo
9.1
Uso del pannello di comando
1
LED di errore
•
2
Display
3
LED Auto
•
•
•
4
OK
•
5
Stop
•
6
Consente di tornare "indietro" nel menu
7
Manual
•
8
Auto
•
9
Consente di andare "avanti" nel menu
10
Menu
•
11
Quit
•
Selezione e modifica di parametri
1.
Cambiare la voce menu con i tasti di scorrimento "▼" (6) o "▲" (9).
2.
Selezionare il parametro con i tasti freccia. Confermare la selezione per la
lavorazione con il tasto "OK" (4).
3.
Modificare il parametro con i tasti di scorrimento "▼" (6) o "▲" (9).
4.
Confermare il parametro con il tasto "OK" (4).
Uscire dal menu corrispondente con il tasto "Quit" (11).
5.
Reflexomat Silent Compact — 06.12.2023
Il LED di errore lampeggia quando segnala un'anomalia
In modalità automatica, il LED Auto è acceso con luce fissa
verde
In modalità manuale, il LED Auto lampeggia con luce verde
In modalità di arresto, il LED Auto è spento
Consente di confermare operazioni
Le funzioni dell'impianto sono interrotte
Per il test di funzionamento di componenti dell'impianto in
funzionamento manuale
Per il funzionamento automatico
Per l'interrogazione, l'adattamento e la modifica di parametri
dell'impianto
Consente di confermare messaggi
