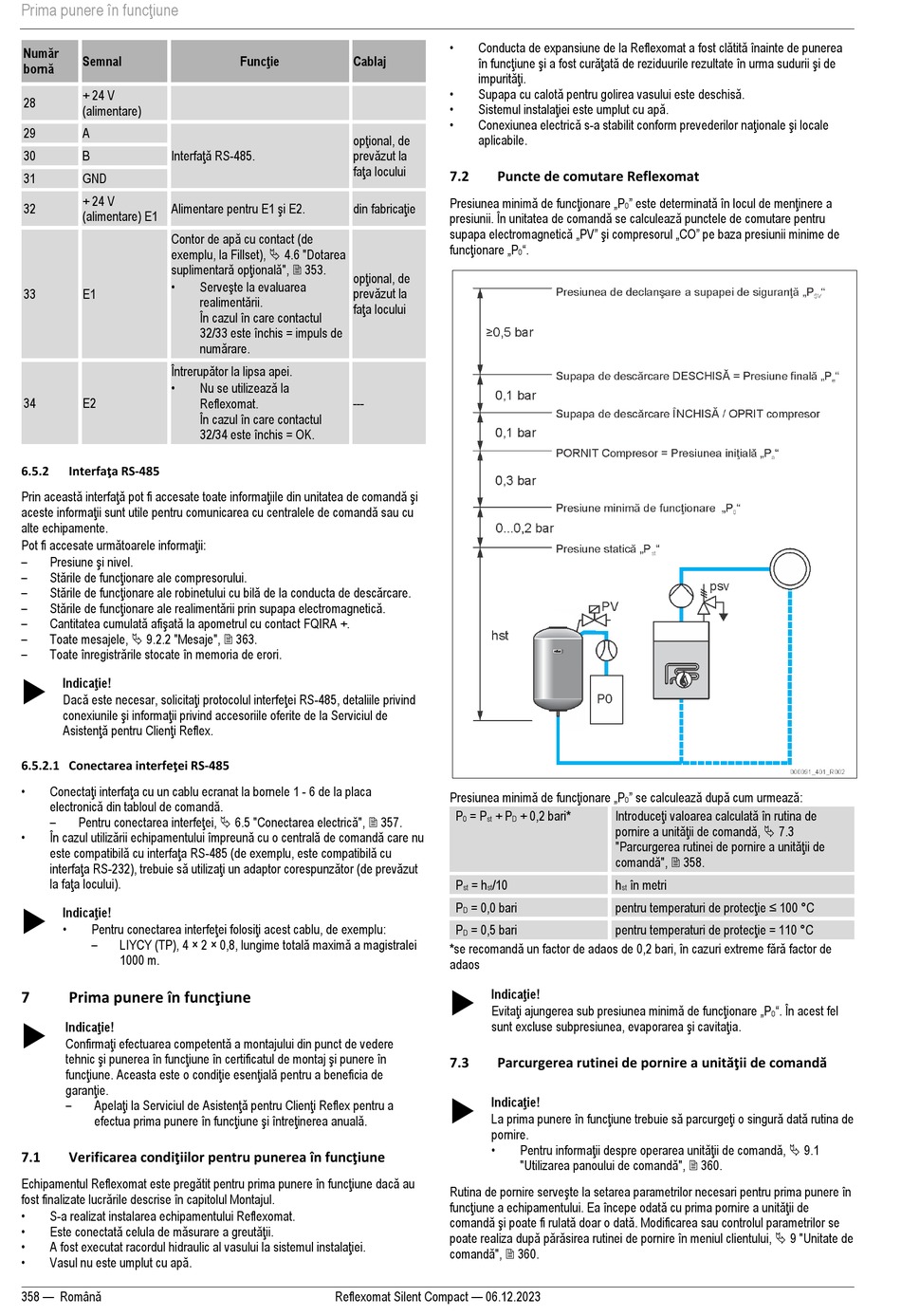

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 358

Prima punere în funcţiune
Număr
Semnal
bornă
+ 24 V
28
(alimentare)
29 A
Interfaţă RS-485.
30 B
31 GND
+ 24 V
Alimentare pentru E1 şi E2.
32
(alimentare) E1
Contor de apă cu contact (de
exemplu, la Fillset),  4.6 "Dotarea
suplimentară opţională",  353.
•
33 E1
Întrerupător la lipsa apei.
•
34 E2
Interfaţa RS-485
6.5.2
Prin această interfaţă pot fi accesate toate informaţiile din unitatea de comandă şi
aceste informaţii sunt utile pentru comunicarea cu centralele de comandă sau cu
alte echipamente.
Pot fi accesate următoarele informaţii:
– Presiune şi nivel.
– Stările de funcţionare ale compresorului.
– Stările de funcţionare ale robinetului cu bilă de la conducta de descărcare.
– Stările de funcţionare ale realimentării prin supapa electromagnetică.
– Cantitatea cumulată afişată la apometrul cu contact FQIRA +.
–
Toate mesajele,  9.2.2 "Mesaje",  363.
– Toate înregistrările stocate în memoria de erori.
Indicaţie!

Dacă este necesar, solicitaţi protocolul interfeţei RS-485, detaliile privind
conexiunile şi informaţii privind accesoriile oferite de la Serviciul de
Asistenţă pentru Clienţi Reflex.
6.5.2.1 Conectarea interfeţei RS-485
• Conectaţi interfaţa cu un cablu ecranat la bornele 1 - 6 de la placa
electronică din tabloul de comandă.
– Pentru conectarea interfeţei,  6.5 "Conectarea electrică",  357.
• În cazul utilizării echipamentului împreună cu o centrală de comandă care nu
este compatibilă cu interfaţa RS-485 (de exemplu, este compatibilă cu
interfaţa RS-232), trebuie să utilizaţi un adaptor corespunzător (de prevăzut
la faţa locului).
Indicaţie!

• Pentru conectarea interfeţei folosiţi acest cablu, de exemplu:
– LIYCY (TP), 4 × 2 × 0,8, lungime totală maximă a magistralei
1000 m.
Prima punere în funcţiune
7
Indicaţie!

Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta este o condiţie esenţială pentru a beneficia de
garanţie.
– Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
Verificarea condiţiilor pentru punerea în funcţiune
7.1
Echipamentul Reflexomat este pregătit pentru prima punere în funcţiune dacă au
fost finalizate lucrările descrise în capitolul Montajul.
•
S-a realizat instalarea echipamentului Reflexomat.
• Este conectată celula de măsurare a greutăţii.
• A fost executat racordul hidraulic al vasului la sistemul instalaţiei.
• Vasul nu este umplut cu apă.
358 — Română
Funcţie
Cablaj
opţional, de
prevăzut la
faţa locului
din fabricaţie
opţional, de
Serveşte la evaluarea
prevăzut la
realimentării.
faţa locului
În cazul în care contactul
32/33 este închis = impuls de
numărare.
Nu se utilizează la
Reflexomat. ---
În cazul în care contactul
32/34 este închis = OK.
Reflexomat Silent Compact — 06.12.2023
• Conducta de expansiune de la Reflexomat a fost clătită înainte de punerea
în funcţiune şi a fost curăţată de reziduurile rezultate în urma sudurii şi de
impurităţi.
• Supapa cu calotă pentru golirea vasului este deschisă.
• Sistemul instalaţiei este umplut cu apă.
• Conexiunea electrică s-a stabilit conform prevederilor naţionale şi locale
aplicabile.
7.2 Puncte de comutare Reflexomat
Presiunea minimă de funcţionare „P
presiunii. În unitatea de comandă se calculează punctele de comutare pentru
supapa electromagnetică „PV" şi compresorul „CO" pe baza presiunii minime de
funcţionare „P ".
0
Presiunea minimă de funcţionare „P
Introduceţi valoarea calculată în rutina de
P = P + P + 0,2 bari*
0 st D
pornire a unităţii de comandă,  7.3
"Parcurgerea rutinei de pornire a unităţii de
comandă",  358.
P = h /10 h
st st
pentru temperaturi de protecţie ≤ 100 °C
P = 0,0 bari
D
pentru temperaturi de protecţie = 110 °C
P = 0,5 bari
D
*se recomandă un factor de adaos de 0,2 bari, în cazuri extreme fără factor de
adaos
Indicaţie!

Evitaţi ajungerea sub presiunea minimă de funcţionare „P
sunt excluse subpresiunea, evaporarea şi cavitaţia.
Parcurgerea rutinei de pornire a unităţii de comandă
7.3
Indicaţie!

La prima punere în funcţiune trebuie să parcurgeţi o singură dată rutina de
pornire.
• Pentru informaţii despre operarea unităţii de comandă,  9.1
"Utilizarea panoului de comandă",  360.
Rutina de pornire serveşte la setarea parametrilor necesari pentru prima punere în
funcţiune a echipamentului. Ea începe odată cu prima pornire a unităţii de
comandă şi poate fi rulată doar o dată. Modificarea sau controlul parametrilor se
poate realiza după părăsirea rutinei de pornire în meniul clientului,  9 "Unitate de
comandă",  360.
" este determinată în locul de menţinere a
0
" se calculează după cum urmează:
0
în metri
st
". În acest fel
0
