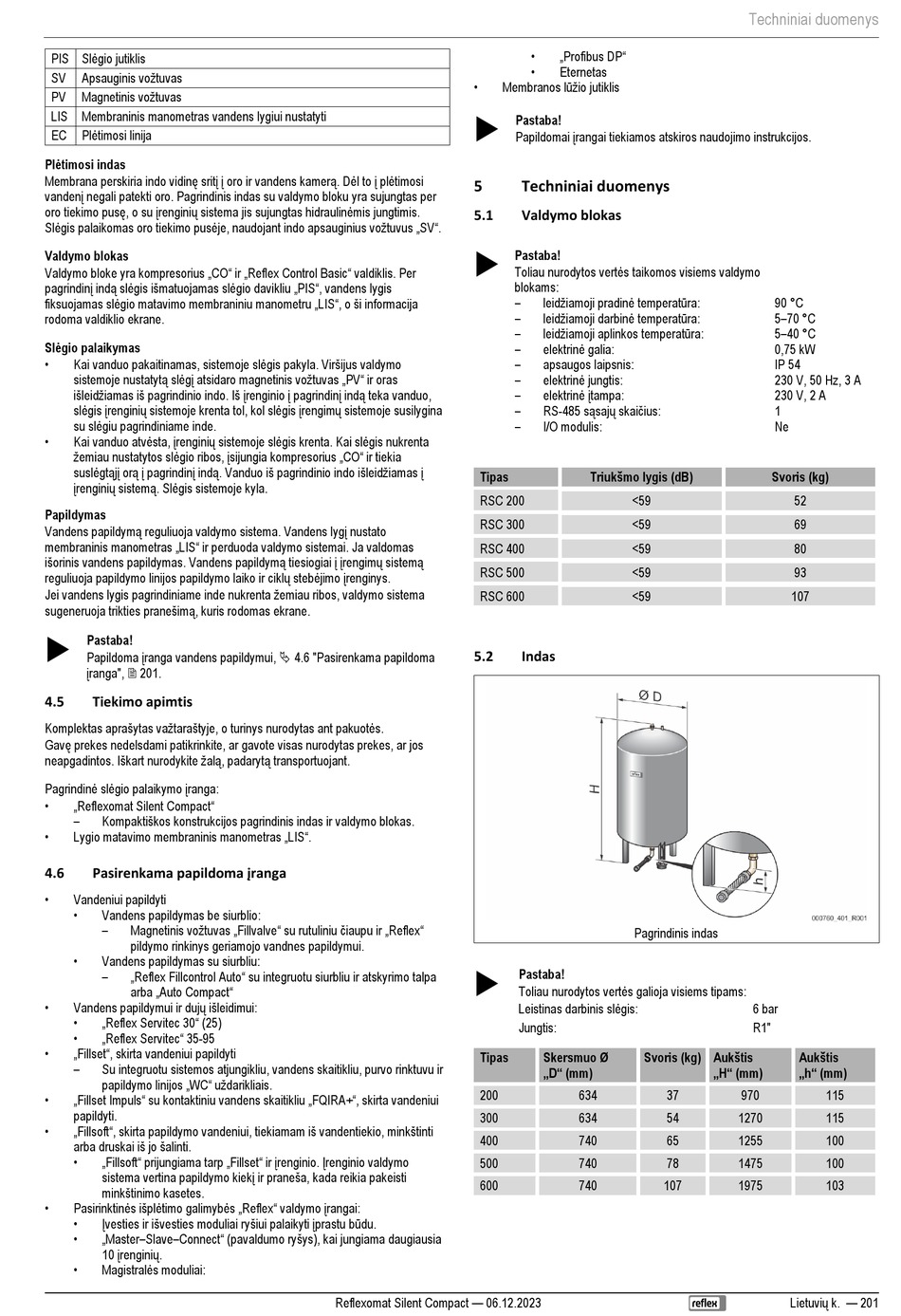

PIS Slėgio jutiklis
Apsauginis vožtuvas
SV
Magnetinis vožtuvas
PV
LIS Membraninis manometras vandens lygiui nustatyti
Plėtimosi linija
EC
Plėtimosi indas
Membrana perskiria indo vidinę sritį į oro ir vandens kamerą. Dėl to į plėtimosi
vandenį negali patekti oro. Pagrindinis indas su valdymo bloku yra sujungtas per
oro tiekimo pusę, o su įrenginių sistema jis sujungtas hidraulinėmis jungtimis.
Slėgis palaikomas oro tiekimo pusėje, naudojant indo apsauginius vožtuvus „SV".
Valdymo blokas
Valdymo bloke yra kompresorius „CO" ir „Reflex Control Basic" valdiklis. Per
pagrindinį indą slėgis išmatuojamas slėgio davikliu „PIS", vandens lygis
fiksuojamas slėgio matavimo membraniniu manometru „LIS", o ši informacija
rodoma valdiklio ekrane.
Slėgio palaikymas
•
Kai vanduo pakaitinamas, sistemoje slėgis pakyla. Viršijus valdymo
sistemoje nustatytą slėgį atsidaro magnetinis vožtuvas „PV" ir oras
išleidžiamas iš pagrindinio indo. Iš įrenginio į pagrindinį indą teka vanduo,
slėgis įrenginių sistemoje krenta tol, kol slėgis įrengimų sistemoje susilygina
su slėgiu pagrindiniame inde.
•
Kai vanduo atvėsta, įrenginių sistemoje slėgis krenta. Kai slėgis nukrenta
žemiau nustatytos slėgio ribos, įsijungia kompresorius „CO" ir tiekia
suslėgtąjį orą į pagrindinį indą. Vanduo iš pagrindinio indo išleidžiamas į
įrenginių sistemą. Slėgis sistemoje kyla.
Papildymas
Vandens papildymą reguliuoja valdymo sistema. Vandens lygį nustato
membraninis manometras „LIS" ir perduoda valdymo sistemai. Ja valdomas
išorinis vandens papildymas. Vandens papildymą tiesiogiai į įrengimų sistemą
reguliuoja papildymo linijos papildymo laiko ir ciklų stebėjimo įrenginys.
Jei vandens lygis pagrindiniame inde nukrenta žemiau ribos, valdymo sistema
sugeneruoja trikties pranešimą, kuris rodomas ekrane.
Pastaba!
Papildoma įranga vandens papildymui, 4.6 "Pasirenkama papildoma
įranga", 201.
4.5
Tiekimo apimtis
Komplektas aprašytas važtaraštyje, o turinys nurodytas ant pakuotės.
Gavę prekes nedelsdami patikrinkite, ar gavote visas nurodytas prekes, ar jos
neapgadintos. Iškart nurodykite žalą, padarytą transportuojant.
Pagrindinė slėgio palaikymo įranga:
•
„Reflexomat Silent Compact"
–
Kompaktiškos konstrukcijos pagrindinis indas ir valdymo blokas.
•
Lygio matavimo membraninis manometras „LIS".
Pasirenkama papildoma įranga
4.6
•
Vandeniui papildyti
•
Vandens papildymas be siurblio:
–
Magnetinis vožtuvas „Fillvalve" su rutuliniu čiaupu ir „Reflex"
pildymo rinkinys geriamojo vandnes papildymui.
•
Vandens papildymas su siurbliu:
–
„Reflex Fillcontrol Auto" su integruotu siurbliu ir atskyrimo talpa
arba „Auto Compact"
•
Vandens papildymui ir dujų išleidimui:
•
„Reflex Servitec 30" (25)
•
„Reflex Servitec" 35-95
•
„Fillset", skirta vandeniui papildyti
–
Su integruotu sistemos atjungikliu, vandens skaitikliu, purvo rinktuvu ir
papildymo linijos „WC" uždarikliais.
•
„Fillset Impuls" su kontaktiniu vandens skaitikliu „FQIRA+", skirta vandeniui
papildyti.
•
„Fillsoft", skirta papildymo vandeniui, tiekiamam iš vandentiekio, minkštinti
arba druskai iš jo šalinti.
•
„Fillsoft" prijungiama tarp „Fillset" ir įrenginio. Įrenginio valdymo
sistema vertina papildymo kiekį ir praneša, kada reikia pakeisti
minkštinimo kasetes.
•
Pasirinktinės išplėtimo galimybės „Reflex" valdymo įrangai:
•
Įvesties ir išvesties moduliai ryšiui palaikyti įprastu būdu.
•
„Master–Slave–Connect" (pavaldumo ryšys), kai jungiama daugiausia
10 įrenginių.
•
Magistralės moduliai:
•
Membranos lūžio jutiklis
5
5.1
Tipas
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
5.2
Tipas
200
300
400
500
600
Reflexomat Silent Compact — 06.12.2023
•
„Profibus DP"
•
Eternetas
Pastaba!
Papildomai įrangai tiekiamos atskiros naudojimo instrukcijos.
Techniniai duomenys
Valdymo blokas
Pastaba!
Toliau nurodytos vertės taikomos visiems valdymo
blokams:
–
leidžiamoji pradinė temperatūra:
–
leidžiamoji darbinė temperatūra:
–
leidžiamoji aplinkos temperatūra:
–
elektrinė galia:
–
apsaugos laipsnis:
–
elektrinė jungtis:
–
elektrinė įtampa:
–
RS-485 sąsajų skaičius:
–
I/O modulis:
Triukšmo lygis (dB)
<59
<59
<59
<59
<59
Indas
Pagrindinis indas
Pastaba!
Toliau nurodytos vertės galioja visiems tipams:
Leistinas darbinis slėgis:
Jungtis:
Svoris (kg) Aukštis
Skersmuo Ø
„D" (mm)
634
37
634
54
740
65
740
78
740
107
Techniniai duomenys
90 °C
5–70 °C
5–40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V, 2 A
1
Ne
Svoris (kg)
52
69
80
93
107
6 bar
R1"
Aukštis
„H" (mm)
„h" (mm)
970
115
1270
115
1255
100
1475
100
1975
103
Lietuvių k. — 201
