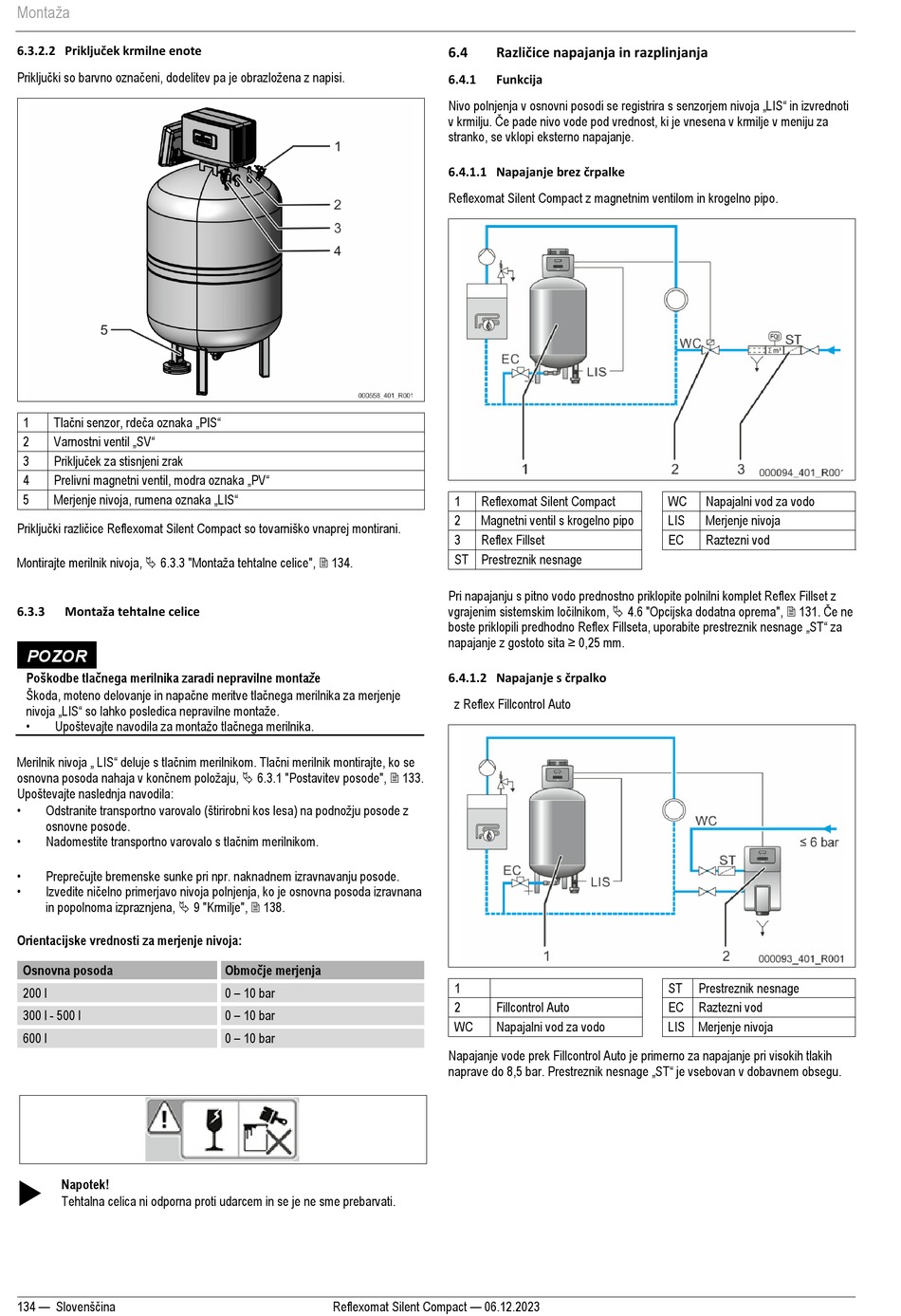

Montaža
6.3.2.2 Priključek krmilne enote
Priključki so barvno označeni, dodelitev pa je obrazložena z napisi.
Tlačni senzor, rdeča oznaka „PIS"
1
Varnostni ventil „SV"
2
Priključek za stisnjeni zrak
3
Prelivni magnetni ventil, modra oznaka „PV"
4
Merjenje nivoja, rumena oznaka „LIS"
5
Priključki različice Reflexomat Silent Compact so tovarniško vnaprej montirani.
Montirajte merilnik nivoja, 6.3.3 "Montaža tehtalne celice", 134.
Montaža tehtalne celice
6.3.3
POZOR
Poškodbe tlačnega merilnika zaradi nepravilne montaže
Škoda, moteno delovanje in napačne meritve tlačnega merilnika za merjenje
nivoja „LIS" so lahko posledica nepravilne montaže.
•
Upoštevajte navodila za montažo tlačnega merilnika.
Merilnik nivoja „ LIS" deluje s tlačnim merilnikom. Tlačni merilnik montirajte, ko se
osnovna posoda nahaja v končnem položaju, 6.3.1 "Postavitev posode", 133.
Upoštevajte naslednja navodila:
•
Odstranite transportno varovalo (štirirobni kos lesa) na podnožju posode z
osnovne posode.
•
Nadomestite transportno varovalo s tlačnim merilnikom.
•
Preprečujte bremenske sunke pri npr. naknadnem izravnavanju posode.
•
Izvedite ničelno primerjavo nivoja polnjenja, ko je osnovna posoda izravnana
in popolnoma izpraznjena, 9 "Krmilje", 138.
Orientacijske vrednosti za merjenje nivoja:
Osnovna posoda
200 l
300 l - 500 l
600 l
Napotek!
Tehtalna celica ni odporna proti udarcem in se je ne sme prebarvati.
134 — Slovenščina
Območje merjenja
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023
Različice napajanja in razplinjanja
6.4
6.4.1
Funkcija
Nivo polnjenja v osnovni posodi se registrira s senzorjem nivoja „LIS" in izvrednoti
v krmilju. Če pade nivo vode pod vrednost, ki je vnesena v krmilje v meniju za
stranko, se vklopi eksterno napajanje.
6.4.1.1 Napajanje brez črpalke
Reflexomat Silent Compact z magnetnim ventilom in krogelno pipo.
1
Reflexomat Silent Compact
2
Magnetni ventil s krogelno pipo
3
Reflex Fillset
ST Prestreznik nesnage
Pri napajanju s pitno vodo prednostno priklopite polnilni komplet Reflex Fillset z
vgrajenim sistemskim ločilnikom, 4.6 "Opcijska dodatna oprema", 131. Če ne
boste priklopili predhodno Reflex Fillseta, uporabite prestreznik nesnage „ST" za
napajanje z gostoto sita ≥ 0,25 mm.
6.4.1.2 Napajanje s črpalko
z Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Napajalni vod za vodo
Napajanje vode prek Fillcontrol Auto je primerno za napajanje pri visokih tlakih
naprave do 8,5 bar. Prestreznik nesnage „ST" je vsebovan v dobavnem obsegu.
WC
Napajalni vod za vodo
LIS
Merjenje nivoja
EC
Raztezni vod
ST
Prestreznik nesnage
EC
Raztezni vod
LIS Merjenje nivoja
