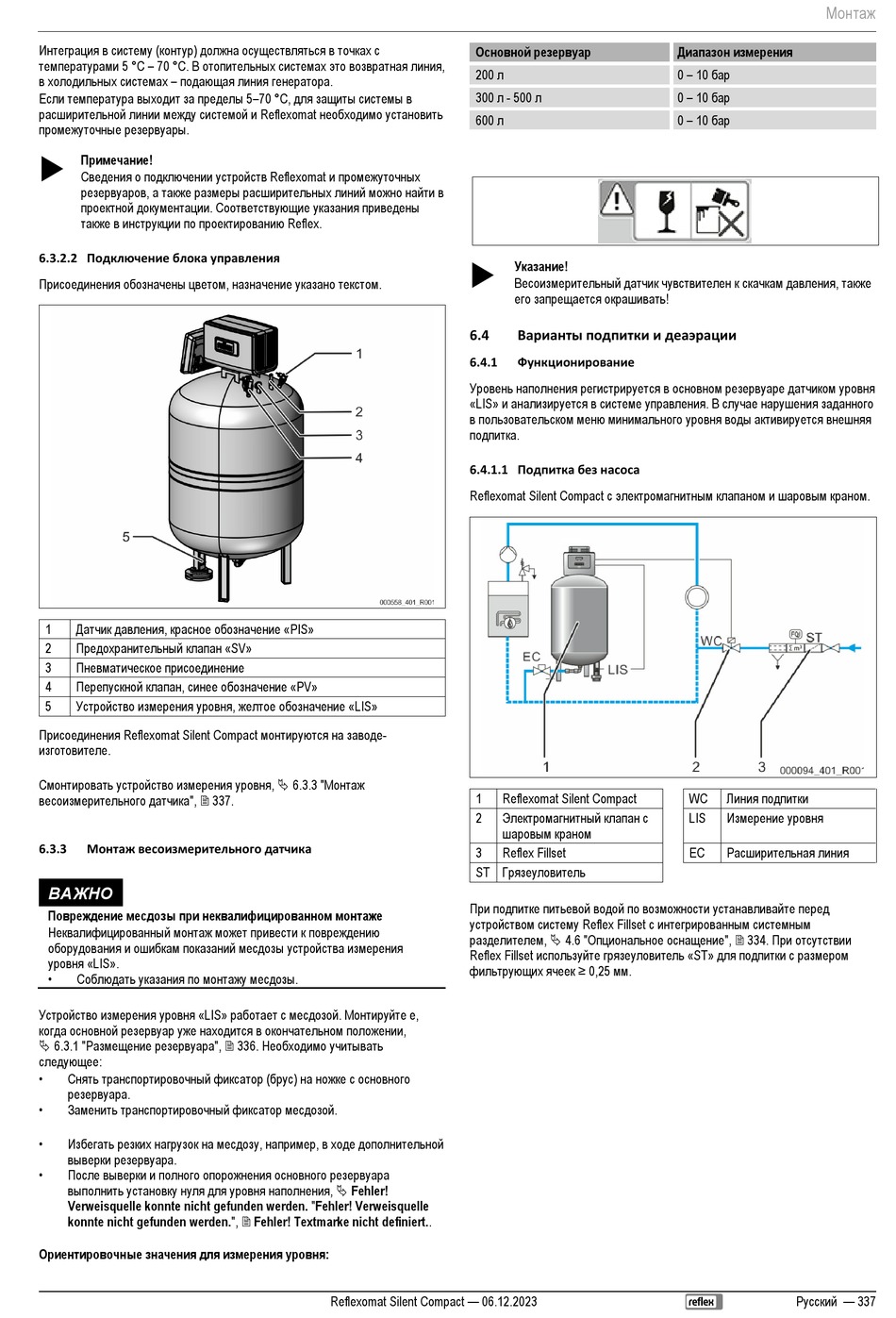

Интеграция в систему (контур) должна осуществляться в точках с
температурами 5 °C – 70 °C. В отопительных системах это возвратная линия,
в холодильных системах – подающая линия генератора.
Если температура выходит за пределы 5–70 °C, для защиты системы в
расширительной линии между системой и Reflexomat необходимо установить
промежуточные резервуары.
Примечание!
Сведения о подключении устройств Reflexomat и промежуточных
резервуаров, а также размеры расширительных линий можно найти в
проектной документации. Соответствующие указания приведены
также в инструкции по проектированию Reflex.
6.3.2.2 Подключение блока управления
Присоединения обозначены цветом, назначение указано текстом.
Датчик давления, красное обозначение «PIS»
1
Предохранительный клапан «SV»
2
Пневматическое присоединение
3
Перепускной клапан, синее обозначение «PV»
4
Устройство измерения уровня, желтое обозначение «LIS»
5
Присоединения Reflexomat Silent Compact монтируются на заводе-
изготовителе.
Смонтировать устройство измерения уровня, 6.3.3 "Монтаж
весоизмерительного датчика", 337.
Монтаж весоизмерительного датчика
6.3.3
ВАЖНО
Повреждение месдозы при неквалифицированном монтаже
Неквалифицированный монтаж может привести к повреждению
оборудования и ошибкам показаний месдозы устройства измерения
уровня «LIS».
•
Соблюдать указания по монтажу месдозы.
Устройство измерения уровня «LIS» работает с месдозой. Монтируйте е,
когда основной резервуар уже находится в окончательном положении,
6.3.1 "Размещение резервуара", 336. Необходимо учитывать
следующее:
•
Снять транспортировочный фиксатор (брус) на ножке с основного
резервуара.
•
Заменить транспортировочный фиксатор месдозой.
•
Избегать резких нагрузок на месдозу, например, в ходе дополнительной
выверки резервуара.
•
После выверки и полного опорожнения основного резервуара
выполнить установку нуля для уровня наполнения, Fehler!
Verweisquelle konnte nicht gefunden werden. "Fehler! Verweisquelle
konnte nicht gefunden werden.", Fehler! Textmarke nicht definiert..
Ориентировочные значения для измерения уровня:
Основной резервуар
200 л
300 л - 500 л
600 л
6.4
6.4.1
Уровень наполнения регистрируется в основном резервуаре датчиком уровня
«LIS» и анализируется в системе управления. В случае нарушения заданного
в пользовательском меню минимального уровня воды активируется внешняя
подпитка.
6.4.1.1 Подпитка без насоса
Reflexomat Silent Compact с электромагнитным клапаном и шаровым краном.
1
2
3
ST Грязеуловитель
При подпитке питьевой водой по возможности устанавливайте перед
устройством систему Reflex Fillset с интегрированным системным
разделителем, 4.6 "Опциональное оснащение", 334. При отсутствии
Reflex Fillset используйте грязеуловитель «ST» для подпитки с размером
фильтрующих ячеек ≥ 0,25 мм.
Reflexomat Silent Compact — 06.12.2023
Указание!
Весоизмерительный датчик чувствителен к скачкам давления, также
его запрещается окрашивать!
Варианты подпитки и деаэрации
Функционирование
Reflexomat Silent Compact
Электромагнитный клапан с
шаровым краном
Reflex Fillset
Монтаж
Диапазон измерения
0 – 10 бар
0 – 10 бар
0 – 10 бар
Линия подпитки
WC
Измерение уровня
LIS
Расширительная линия
EC
Русский — 337
