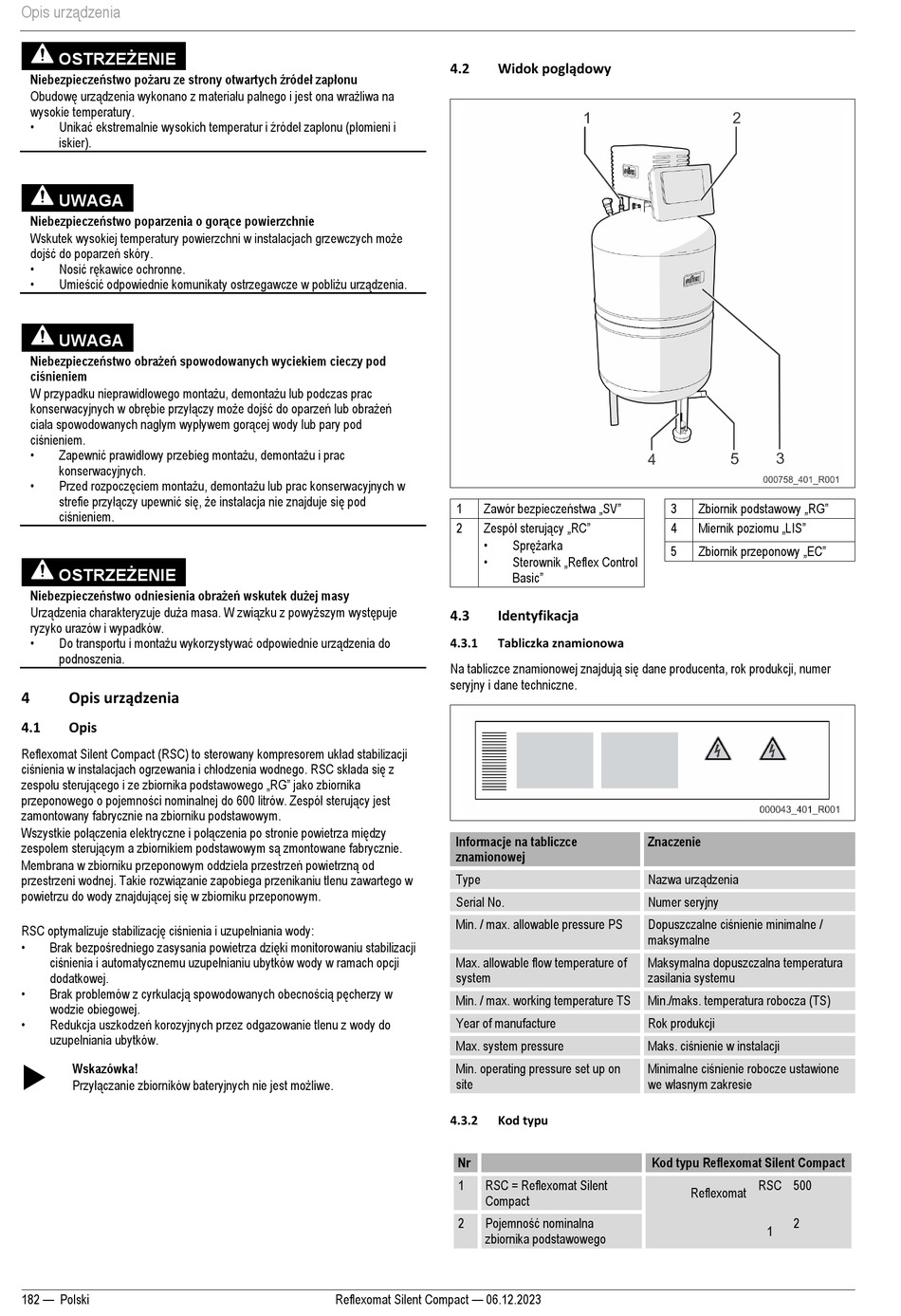

Opis urządzenia
OSTRZEŻENIE
Niebezpieczeństwo pożaru ze strony otwartych źródeł zapłonu
Obudowę urządzenia wykonano z materiału palnego i jest ona wrażliwa na
wysokie temperatury.
•
Unikać ekstremalnie wysokich temperatur i źródeł zapłonu (płomieni i
iskier).
UWAGA
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych może
dojść do poparzeń skóry.
•
Nosić rękawice ochronne.
•
Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu urządzenia.
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
•
Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
•
Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń wskutek dużej masy
Urządzenia charakteryzuje duża masa. W związku z powyższym występuje
ryzyko urazów i wypadków.
•
Do transportu i montażu wykorzystywać odpowiednie urządzenia do
podnoszenia.
Opis urządzenia
4
4.1
Opis
Reflexomat Silent Compact (RSC) to sterowany kompresorem układ stabilizacji
ciśnienia w instalacjach ogrzewania i chłodzenia wodnego. RSC składa się z
zespołu sterującego i ze zbiornika podstawowego „RG" jako zbiornika
przeponowego o pojemności nominalnej do 600 litrów. Zespół sterujący jest
zamontowany fabrycznie na zbiorniku podstawowym.
Wszystkie połączenia elektryczne i połączenia po stronie powietrza między
zespołem sterującym a zbiornikiem podstawowym są zmontowane fabrycznie.
Membrana w zbiorniku przeponowym oddziela przestrzeń powietrzną od
przestrzeni wodnej. Takie rozwiązanie zapobiega przenikaniu tlenu zawartego w
powietrzu do wody znajdującej się w zbiorniku przeponowym.
RSC optymalizuje stabilizację ciśnienia i uzupełniania wody:
•
Brak bezpośredniego zasysania powietrza dzięki monitorowaniu stabilizacji
ciśnienia i automatycznemu uzupełnianiu ubytków wody w ramach opcji
dodatkowej.
•
Brak problemów z cyrkulacją spowodowanych obecnością pęcherzy w
wodzie obiegowej.
•
Redukcja uszkodzeń korozyjnych przez odgazowanie tlenu z wody do
uzupełniania ubytków.
Wskazówka!
Przyłączanie zbiorników bateryjnych nie jest możliwe.
182 — Polski
Widok poglądowy
4.2
Zawór bezpieczeństwa „SV"
1
Zespół sterujący „RC"
2
•
•
4.3
Identyfikacja
4.3.1
Tabliczka znamionowa
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Informacje na tabliczce
znamionowej
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Kod typu
Nr
1
RSC = Reflexomat Silent
Compact
Pojemność nominalna
2
zbiornika podstawowego
Reflexomat Silent Compact — 06.12.2023
3
4
Sprężarka
5
Sterownik „Reflex Control
Basic"
Znaczenie
Nazwa urządzenia
Numer seryjny
Dopuszczalne ciśnienie minimalne /
maksymalne
Maksymalna dopuszczalna temperatura
zasilania systemu
Min./maks. temperatura robocza (TS)
Rok produkcji
Maks. ciśnienie w instalacji
Minimalne ciśnienie robocze ustawione
we własnym zakresie
Kod typu Reflexomat Silent Compact
Zbiornik podstawowy „RG"
Miernik poziomu „LIS"
Zbiornik przeponowy „EC"
RSC 500
Reflexomat
2
1
