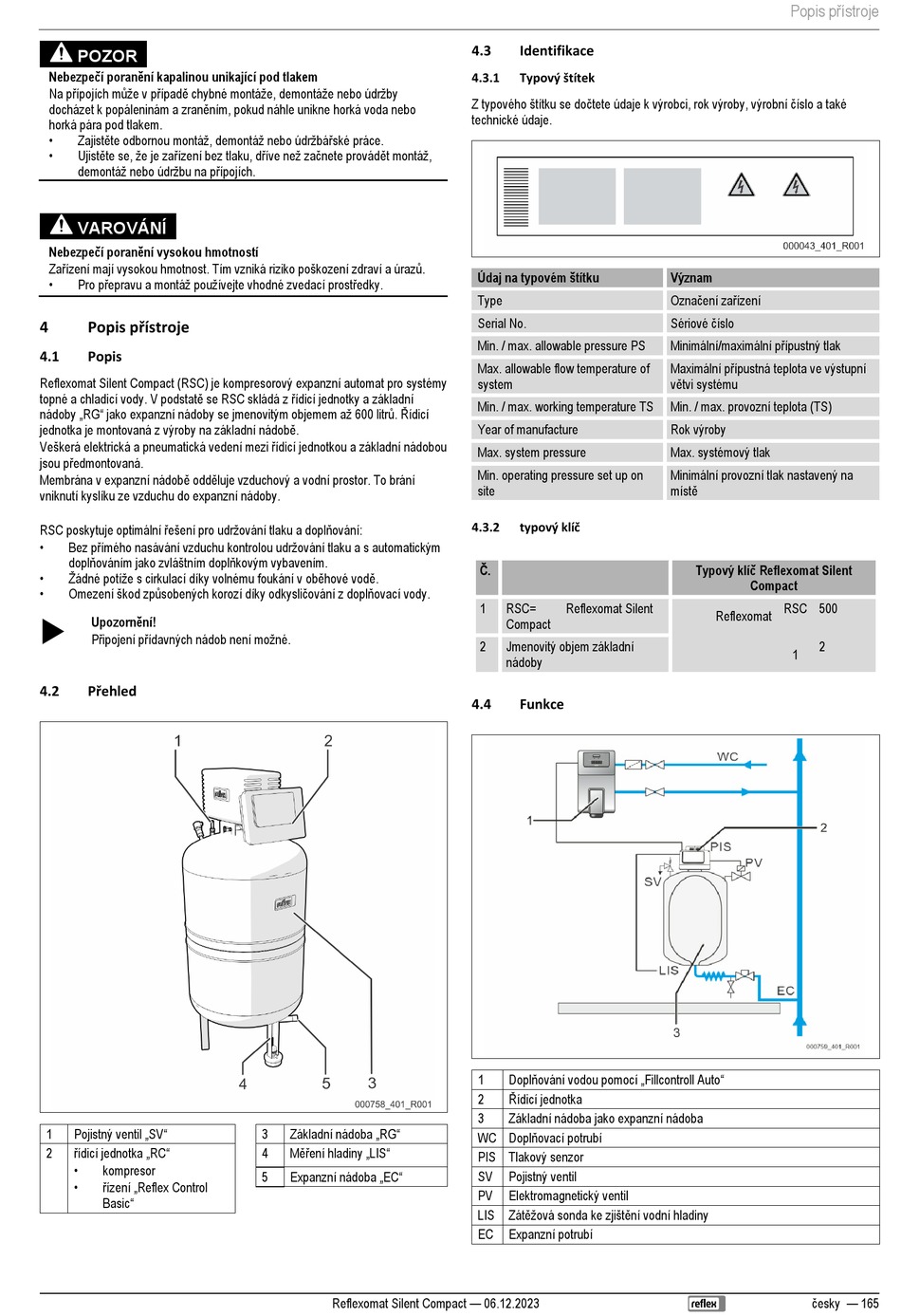

POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
•
Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
•
Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
VAROVÁNÍ
Nebezpečí poranění vysokou hmotností
Zařízení mají vysokou hmotnost. Tím vzniká riziko poškození zdraví a úrazů.
•
Pro přepravu a montáž používejte vhodné zvedací prostředky.
Popis přístroje
4
4.1
Popis
Reflexomat Silent Compact (RSC) je kompresorový expanzní automat pro systémy
topné a chladicí vody. V podstatě se RSC skládá z řídicí jednotky a základní
nádoby „RG" jako expanzní nádoby se jmenovitým objemem až 600 litrů. Řídicí
jednotka je montovaná z výroby na základní nádobě.
Veškerá elektrická a pneumatická vedení mezi řídicí jednotkou a základní nádobou
jsou předmontovaná.
Membrána v expanzní nádobě odděluje vzduchový a vodní prostor. To brání
vniknutí kyslíku ze vzduchu do expanzní nádoby.
RSC poskytuje optimální řešení pro udržování tlaku a doplňování:
•
Bez přímého nasávání vzduchu kontrolou udržování tlaku a s automatickým
doplňováním jako zvláštním doplňkovým vybavením.
•
Žádné potíže s cirkulací díky volnému foukání v oběhové vodě.
•
Omezení škod způsobených korozí díky odkysličování z doplňovací vody.
Upozornění!
Připojení přídavných nádob není možné.
Přehled
4.2
Pojistný ventil „SV"
1
řídicí jednotka „RC"
2
•
kompresor
•
řízení „Reflex Control
Basic"
Základní nádoba „RG"
3
Měření hladiny „LIS"
4
Expanzní nádoba „EC"
5
Reflexomat Silent Compact — 06.12.2023
4.3
Identifikace
Typový štítek
4.3.1
Z typového štítku se dočtete údaje k výrobci, rok výroby, výrobní číslo a také
technické údaje.
Údaj na typovém štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
typový klíč
4.3.2
Č.
1
RSC=
Reflexomat Silent
Compact
2
Jmenovitý objem základní
nádoby
4.4
Funkce
Doplňování vodou pomocí „Fillcontroll Auto"
1
Řídicí jednotka
2
3
Základní nádoba jako expanzní nádoba
WC Doplňovací potrubí
PIS Tlakový senzor
SV
Pojistný ventil
PV
Elektromagnetický ventil
LIS Zátěžová sonda ke zjištění vodní hladiny
EC
Expanzní potrubí
Popis přístroje
Význam
Označení zařízení
Sériové číslo
Minimální/maximální přípustný tlak
Maximální přípustná teplota ve výstupní
větvi systému
Min. / max. provozní teplota (TS)
Rok výroby
Max. systémový tlak
Minimální provozní tlak nastavený na
místě
Typový klíč Reflexomat Silent
Compact
RSC 500
Reflexomat
2
1
česky — 165
