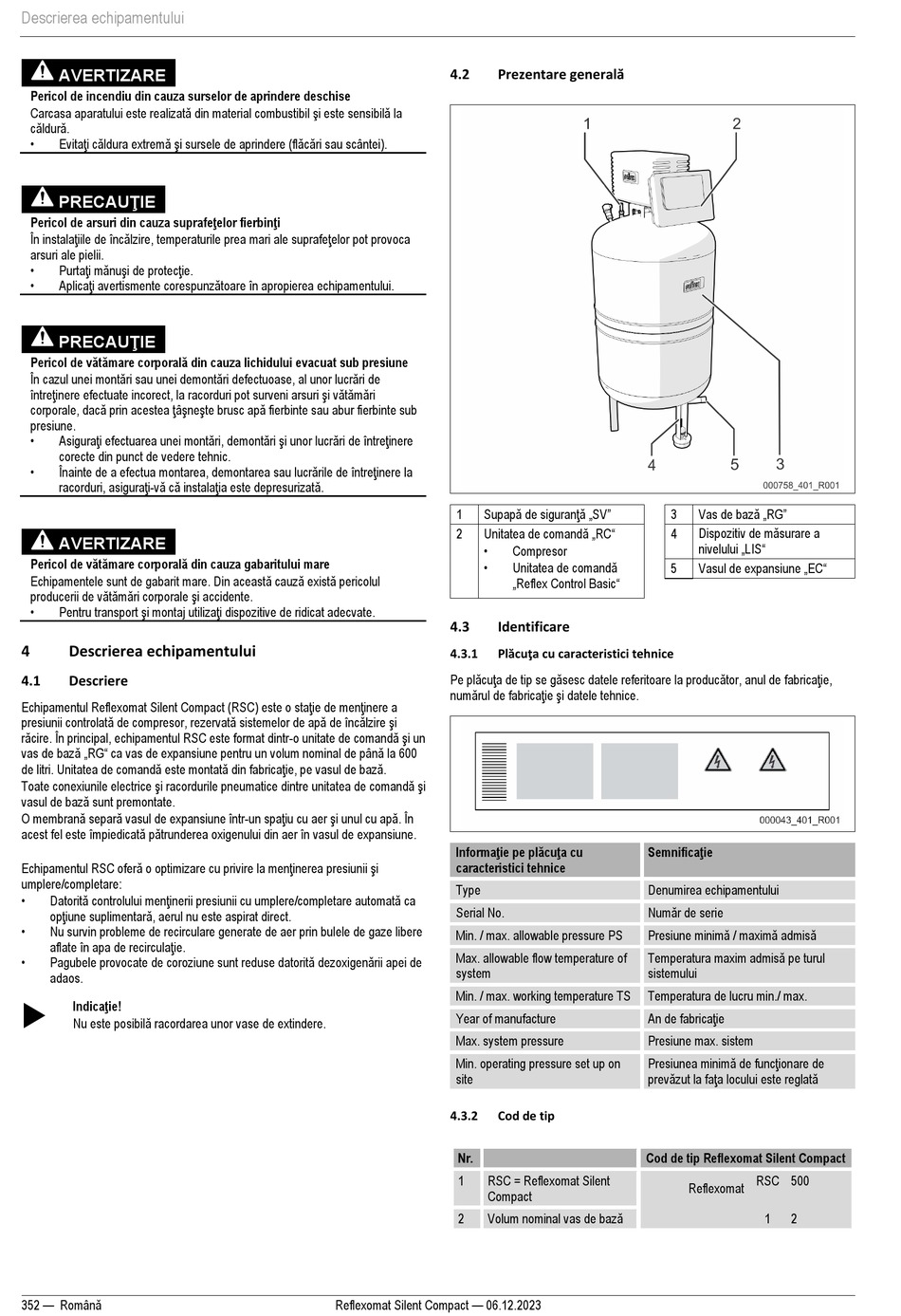

Descrierea echipamentului
AVERTIZARE
Pericol de incendiu din cauza surselor de aprindere deschise
Carcasa aparatului este realizată din material combustibil şi este sensibilă la
căldură.
•
Evitaţi căldura extremă şi sursele de aprindere (flăcări sau scântei).
PRECAUŢIE
Pericol de arsuri din cauza suprafeţelor fierbinţi
În instalaţiile de încălzire, temperaturile prea mari ale suprafeţelor pot provoca
arsuri ale pielii.
•
Purtaţi mănuşi de protecţie.
•
Aplicaţi avertismente corespunzătoare în apropierea echipamentului.
PRECAUŢIE
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte sub
presiune.
•
Asiguraţi efectuarea unei montări, demontări şi unor lucrări de întreţinere
corecte din punct de vedere tehnic.
•
Înainte de a efectua montarea, demontarea sau lucrările de întreţinere la
racorduri, asiguraţi-vă că instalaţia este depresurizată.
AVERTIZARE
Pericol de vătămare corporală din cauza gabaritului mare
Echipamentele sunt de gabarit mare. Din această cauză există pericolul
producerii de vătămări corporale şi accidente.
•
Pentru transport şi montaj utilizaţi dispozitive de ridicat adecvate.
4
Descrierea echipamentului
4.1
Descriere
Echipamentul Reflexomat Silent Compact (RSC) este o staţie de menţinere a
presiunii controlată de compresor, rezervată sistemelor de apă de încălzire şi
răcire. În principal, echipamentul RSC este format dintr-o unitate de comandă şi un
vas de bază „RG" ca vas de expansiune pentru un volum nominal de până la 600
de litri. Unitatea de comandă este montată din fabricaţie, pe vasul de bază.
Toate conexiunile electrice şi racordurile pneumatice dintre unitatea de comandă şi
vasul de bază sunt premontate.
O membrană separă vasul de expansiune într-un spaţiu cu aer şi unul cu apă. În
acest fel este împiedicată pătrunderea oxigenului din aer în vasul de expansiune.
Echipamentul RSC oferă o optimizare cu privire la menţinerea presiunii şi
umplere/completare:
•
Datorită controlului menţinerii presiunii cu umplere/completare automată ca
opţiune suplimentară, aerul nu este aspirat direct.
•
Nu survin probleme de recirculare generate de aer prin bulele de gaze libere
aflate în apa de recirculaţie.
•
Pagubele provocate de coroziune sunt reduse datorită dezoxigenării apei de
adaos.
Indicaţie!
Nu este posibilă racordarea unor vase de extindere.
352 — Română
Prezentare generală
4.2
Supapă de siguranţă „SV"
1
Unitatea de comandă „RC"
2
•
•
4.3
Identificare
Plăcuţa cu caracteristici tehnice
4.3.1
Pe plăcuţa de tip se găsesc datele referitoare la producător, anul de fabricaţie,
numărul de fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu
caracteristici tehnice
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Cod de tip
Nr.
1
RSC = Reflexomat Silent
Compact
Volum nominal vas de bază
2
Reflexomat Silent Compact — 06.12.2023
3
4
Compresor
Unitatea de comandă
5
„Reflex Control Basic"
Semnificaţie
Denumirea echipamentului
Număr de serie
Presiune minimă / maximă admisă
Temperatura maxim admisă pe turul
sistemului
Temperatura de lucru min./ max.
An de fabricaţie
Presiune max. sistem
Presiunea minimă de funcţionare de
prevăzut la faţa locului este reglată
Cod de tip Reflexomat Silent Compact
Vas de bază „RG"
Dispozitiv de măsurare a
nivelului „LIS"
Vasul de expansiune „EC"
RSC 500
Reflexomat
1
2
