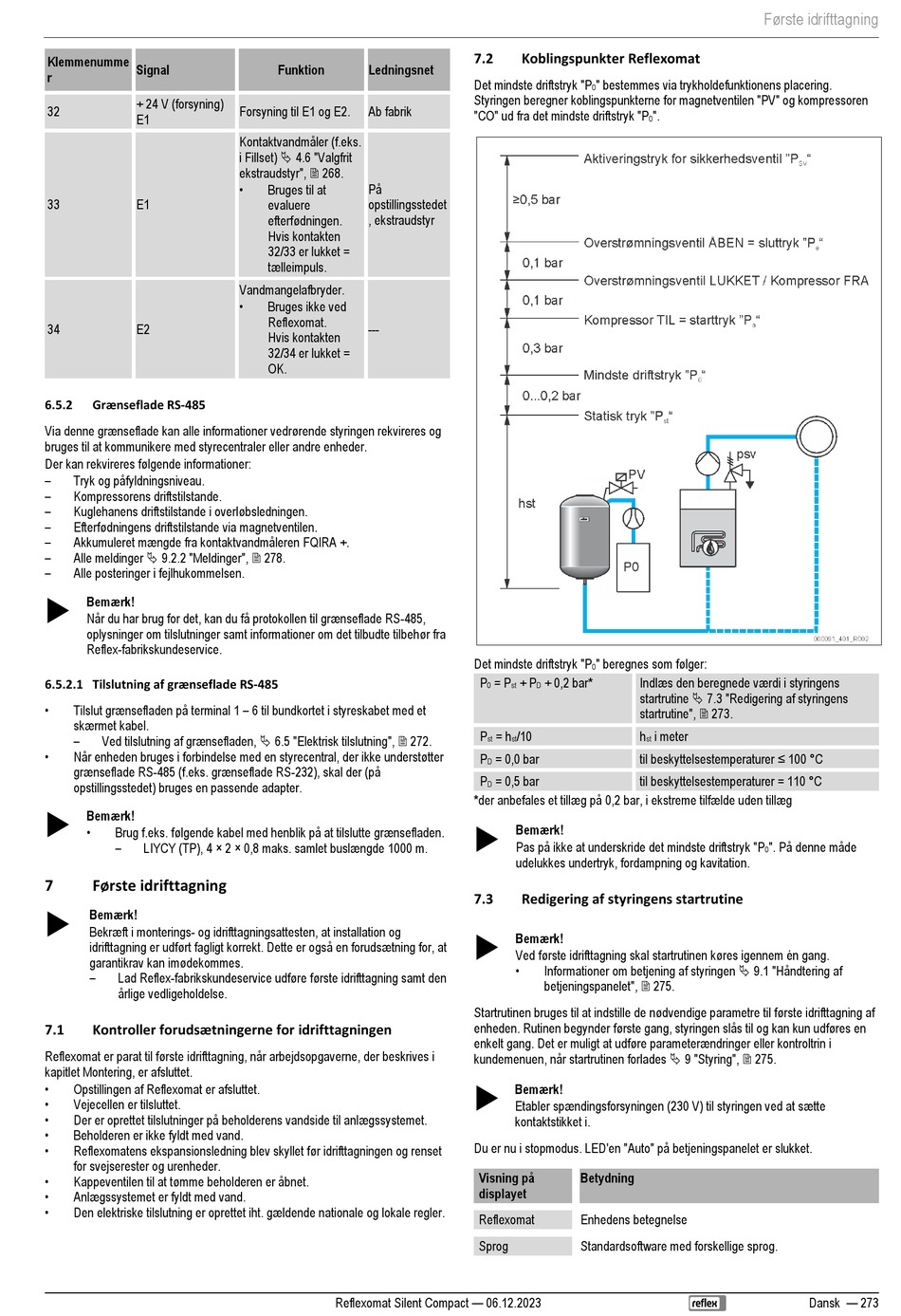

Klemmenumme
Signal
r
+ 24 V (forsyning)
32
E1
33 E1
34 E2
6.5.2 Grænseflade RS-485
Via denne grænseflade kan alle informationer vedrørende styringen rekvireres og
bruges til at kommunikere med styrecentraler eller andre enheder.
Der kan rekvireres følgende informationer:
–
Tryk og påfyldningsniveau.
–
Kompressorens driftstilstande.
–
Kuglehanens driftstilstande i overløbsledningen.
–
Efterfødningens driftstilstande via magnetventilen.
–
Akkumuleret mængde fra kontaktvandmåleren FQIRA +.
–
Alle meldinger  9.2.2 "Meldinger",  278.
–
Alle posteringer i fejlhukommelsen.

Bemærk!
Når du har brug for det, kan du få protokollen til grænseflade RS-485,
oplysninger om tilslutninger samt informationer om det tilbudte tilbehør fra
Reflex-fabrikskundeservice.
6.5.2.1 Tilslutning af grænseflade RS-485
• Tilslut grænsefladen på terminal 1 – 6 til bundkortet i styreskabet med et
skærmet kabel.
–
Ved tilslutning af grænsefladen,  6.5 "Elektrisk tilslutning",  272.
•
Når enheden bruges i forbindelse med en styrecentral, der ikke understøtter
grænseflade RS-485 (f.eks. grænseflade RS-232), skal der (på
opstillingsstedet) bruges en passende adapter.

Bemærk!
•
Brug f.eks. følgende kabel med henblik på at tilslutte grænsefladen.
–
LIYCY (TP), 4 × 2 × 0,8 maks. samlet buslængde 1000 m.
7 Første idrifttagning

Bemærk!
Bekræft i monterings- og idrifttagningsattesten, at installation og
idrifttagning er udført fagligt korrekt. Dette er også en forudsætning for, at
garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt den
årlige vedligeholdelse.
7.1 Kontroller forudsætningerne for idrifttagningen
Reflexomat er parat til første idrifttagning, når arbejdsopgaverne, der beskrives i
kapitlet Montering, er afsluttet.
•
Opstillingen af Reflexomat er afsluttet.
•
Vejecellen er tilsluttet.
•
Der er oprettet tilslutninger på beholderens vandside til anlægssystemet.
•
Beholderen er ikke fyldt med vand.
•
Reflexomatens ekspansionsledning blev skyllet før idrifttagningen og renset
for svejserester og urenheder.
•
Kappeventilen til at tømme beholderen er åbnet.
•
Anlægssystemet er fyldt med vand.
•
Den elektriske tilslutning er oprettet iht. gældende nationale og lokale regler.
Funktion Ledningsnet
Forsyning til E1 og E2. Ab fabrik
Kontaktvandmåler (f.eks.
i Fillset)  4.6 "Valgfrit
ekstraudstyr",  268.
•
Bruges til at På
opstillingsstedet
evaluere
, ekstraudstyr
efterfødningen.
Hvis kontakten
32/33 er lukket =
tælleimpuls.
Vandmangelafbryder.
•
Bruges ikke ved
Reflexomat.
---
Hvis kontakten
32/34 er lukket =
OK.
Reflexomat Silent Compact — 06.12.2023
7.2 Koblingspunkter Reflexomat
Det mindste driftstryk "P " bestemmes via trykholdefunktionens placering.
0
Styringen beregner koblingspunkterne for magnetventilen "PV" og kompressoren
"CO" ud fra det mindste driftstryk "P
Det mindste driftstryk "P " beregnes som følger:
0
P = P + P + 0,2 bar* Indlæs den beregnede værdi i styringens
0 st D
startrutine  7.3 "Redigering af styringens
startrutine",  273.
P = h /10 h
st st
til beskyttelsestemperaturer ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar til beskyttelsestemperaturer = 110 °C
D
*der anbefales et tillæg på 0,2 bar, i ekstreme tilfælde uden tillæg

Bemærk!
Pas på ikke at underskride det mindste driftstryk "P
udelukkes undertryk, fordampning og kavitation.
7.3 Redigering af styringens startrutine

Bemærk!
Ved første idrifttagning skal startrutinen køres igennem én gang.
•
Informationer om betjening af styringen  9.1 "Håndtering af
betjeningspanelet",  275.
Startrutinen bruges til at indstille de nødvendige parametre til første idrifttagning af
enheden. Rutinen begynder første gang, styringen slås til og kan kun udføres en
enkelt gang. Det er muligt at udføre parameterændringer eller kontroltrin i
kundemenuen, når startrutinen forlades  9 "Styring",  275.

Bemærk!
Etabler spændingsforsyningen (230 V) til styringen ved at sætte
kontaktstikket i.
Du er nu i stopmodus. LED'en "Auto" på betjeningspanelet er slukket.
Visning på Betydning
displayet
Reflexomat Enhedens betegnelse
Sprog Standardsoftware med forskellige sprog.
Første idrifttagning
".
0
i meter
st
". På denne måde
0
Dansk — 273
