Montāža

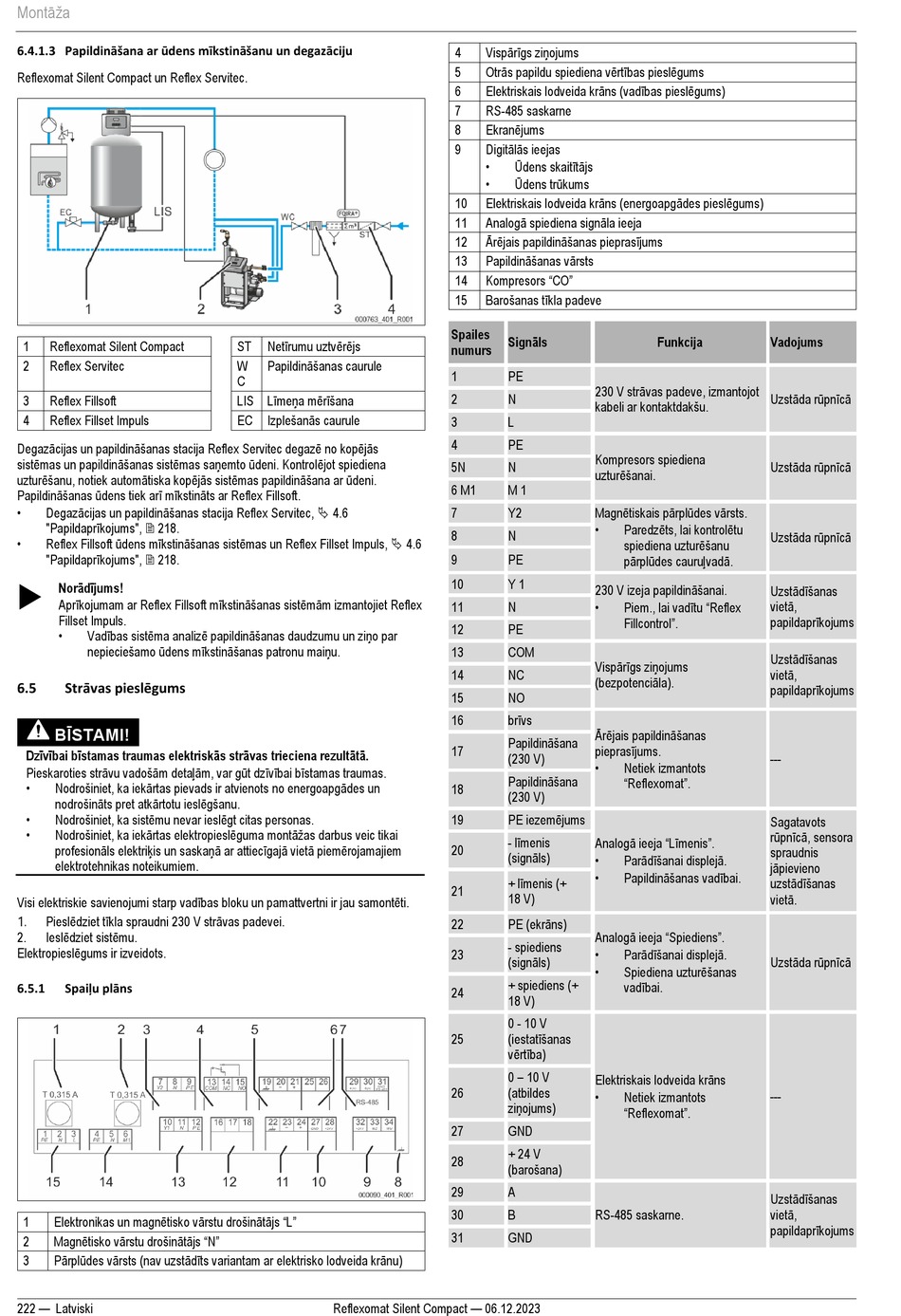

6.4.1.3 Papildināšana ar ūdens mīkstināšanu un degazāciju
Reflexomat Silent Compact un Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Degazācijas un papildināšanas stacija Reflex Servitec degazē no kopējās
sistēmas un papildināšanas sistēmas saņemto ūdeni. Kontrolējot spiediena
uzturēšanu, notiek automātiska kopējās sistēmas papildināšana ar ūdeni.
Papildināšanas ūdens tiek arī mīkstināts ar Reflex Fillsoft.
•
Degazācijas un papildināšanas stacija Reflex Servitec, 4.6
"Papildaprīkojums", 218.
•
Reflex Fillsoft ūdens mīkstināšanas sistēmas un Reflex Fillset Impuls, 4.6
"Papildaprīkojums", 218.
Norādījums!
Aprīkojumam ar Reflex Fillsoft mīkstināšanas sistēmām izmantojiet Reflex
Fillset Impuls.
•
Vadības sistēma analizē papildināšanas daudzumu un ziņo par
nepieciešamo ūdens mīkstināšanas patronu maiņu.
Strāvas pieslēgums
6.5
BĪSTAMI!
Dzīvībai bīstamas traumas elektriskās strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām detaļām, var gūt dzīvībai bīstamas traumas.
•
Nodrošiniet, ka iekārtas pievads ir atvienots no energoapgādes un
nodrošināts pret atkārtotu ieslēgšanu.
•
Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
•
Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar attiecīgajā vietā piemērojamajiem
elektrotehnikas noteikumiem.
Visi elektriskie savienojumi starp vadības bloku un pamattvertni ir jau samontēti.
Pieslēdziet tīkla spraudni 230 V strāvas padevei.
1.
Ieslēdziet sistēmu.
2.
Elektropieslēgums ir izveidots.
Spaiļu plāns
6.5.1
Elektronikas un magnētisko vārstu drošinātājs "L"
1
Magnētisko vārstu drošinātājs "N"
2
Pārplūdes vārsts (nav uzstādīts variantam ar elektrisko lodveida krānu)
3
222 — Latviski
Netīrumu uztvērējs
ST
Papildināšanas caurule
W
C
LIS Līmeņa mērīšana
Izplešanās caurule
EC
Reflexomat Silent Compact — 06.12.2023
Vispārīgs ziņojums
4
Otrās papildu spiediena vērtības pieslēgums
5
Elektriskais lodveida krāns (vadības pieslēgums)
6
7
RS-485 saskarne
Ekranējums
8
Digitālās ieejas
9
•
Ūdens skaitītājs
•
Ūdens trūkums
Elektriskais lodveida krāns (energoapgādes pieslēgums)
10
Analogā spiediena signāla ieeja
11
Ārējais papildināšanas pieprasījums
12
Papildināšanas vārsts
13
Kompresors "CO"
14
Barošanas tīkla padeve
15
Spailes
Signāls
numurs
1
PE
230 V strāvas padeve, izmantojot
2
N
kabeli ar kontaktdakšu.
3
L
4
PE
Kompresors spiediena
5N
N
uzturēšanai.
6 M1
M 1
Magnētiskais pārplūdes vārsts.
7
Y2
•
8
N
9
PE
10
Y 1
230 V izeja papildināšanai.
•
11
N
12
PE
13
COM
Vispārīgs ziņojums
14
NC
(bezpotenciāla).
15
NO
brīvs
16
Ārējais papildināšanas
Papildināšana
pieprasījums.
17
(230 V)
•
Papildināšana
18
(230 V)
PE iezemējums
19
- līmenis
Analogā ieeja "Līmenis".
20
(signāls)
•
•
+ līmenis (+
21
18 V)
PE (ekrāns)
22
Analogā ieeja "Spiediens".
- spiediens
•
23
(signāls)
•
+ spiediens (+
24
18 V)
0 - 10 V
(iestatīšanas
25
vērtība)
0 – 10 V
Elektriskais lodveida krāns
26
(atbildes
•
ziņojums)
27
GND
+ 24 V
28
(barošana)
29
A
30
B
RS-485 saskarne.
31
GND
Funkcija
Vadojums
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Paredzēts, lai kontrolētu
Uzstāda rūpnīcā
spiediena uzturēšanu
pārplūdes cauruļvadā.
Uzstādīšanas
vietā,
Piem., lai vadītu "Reflex
papildaprīkojums
Fillcontrol".
Uzstādīšanas
vietā,
papildaprīkojums
---
Netiek izmantots
"Reflexomat".
Sagatavots
rūpnīcā, sensora
spraudnis
Parādīšanai displejā.
jāpievieno
Papildināšanas vadībai.
uzstādīšanas
vietā.
Parādīšanai displejā.
Uzstāda rūpnīcā
Spiediena uzturēšanas
vadībai.
---
Netiek izmantots
"Reflexomat".
Uzstādīšanas
vietā,
papildaprīkojums
