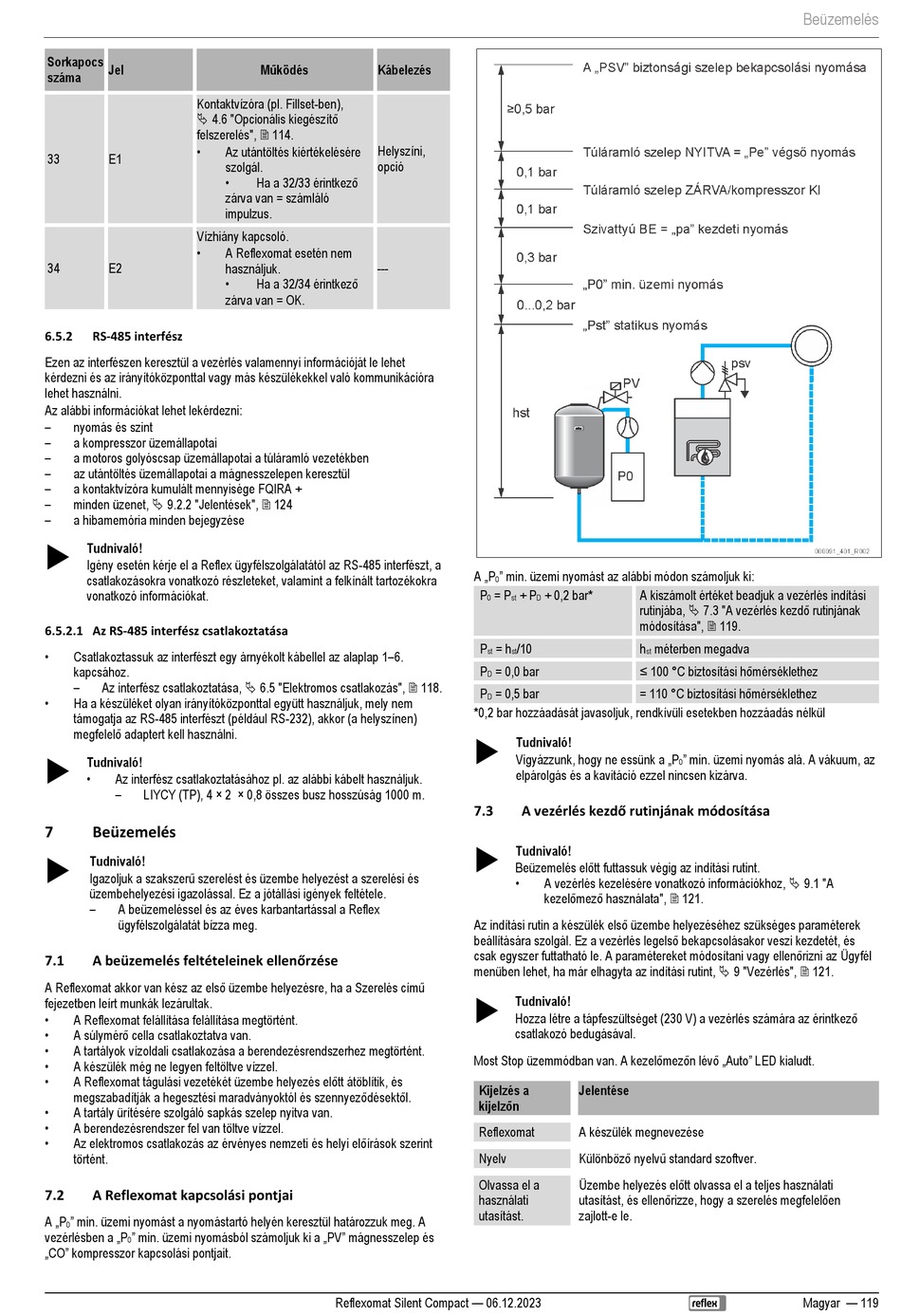

Sorkapocs
Jel
száma
Kontaktvízóra (pl. Fillset-ben),
4.6 "Opcionális kiegészítő
felszerelés", 114.
•
33
E1
Vízhiány kapcsoló.
•
34
E2
6.5.2
RS-485 interfész
Ezen az interfészen keresztül a vezérlés valamennyi információját le lehet
kérdezni és az irányítóközponttal vagy más készülékekkel való kommunikációra
lehet használni.
Az alábbi információkat lehet lekérdezni:
–
nyomás és szint
–
a kompresszor üzemállapotai
–
a motoros golyóscsap üzemállapotai a túláramló vezetékben
–
az utántöltés üzemállapotai a mágnesszelepen keresztül
–
a kontaktvízóra kumulált mennyisége FQIRA +
–
minden üzenet, 9.2.2 "Jelentések", 124
–
a hibamemória minden bejegyzése
Tudnivaló!
Igény esetén kérje el a Reflex ügyfélszolgálatától az RS-485 interfészt, a
csatlakozásokra vonatkozó részleteket, valamint a felkínált tartozékokra
vonatkozó információkat.
6.5.2.1 Az RS-485 interfész csatlakoztatása
•
Csatlakoztassuk az interfészt egy árnyékolt kábellel az alaplap 1–6.
kapcsához.
–
Az interfész csatlakoztatása, 6.5 "Elektromos csatlakozás", 118.
•
Ha a készüléket olyan irányítóközponttal együtt használjuk, mely nem
támogatja az RS-485 interfészt (például RS-232), akkor (a helyszínen)
megfelelő adaptert kell használni.
Tudnivaló!
•
Az interfész csatlakoztatásához pl. az alábbi kábelt használjuk.
–
LIYCY (TP), 4 × 2 × 0,8 összes busz hosszúság 1000 m.
7
Beüzemelés
Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési és
üzembehelyezési igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
A beüzemelés feltételeinek ellenőrzése
7.1
A Reflexomat akkor van kész az első üzembe helyezésre, ha a Szerelés című
fejezetben leírt munkák lezárultak.
•
A Reflexomat felállítása felállítása megtörtént.
•
A súlymérő cella csatlakoztatva van.
•
A tartályok vízoldali csatlakozása a berendezésrendszerhez megtörtént.
•
A készülék még ne legyen feltöltve vízzel.
•
A Reflexomat tágulási vezetékét üzembe helyezés előtt átöblítik, és
megszabadítják a hegesztési maradványoktól és szennyeződésektől.
•
A tartály ürítésére szolgáló sapkás szelep nyitva van.
•
A berendezésrendszer fel van töltve vízzel.
•
Az elektromos csatlakozás az érvényes nemzeti és helyi előírások szerint
történt.
7.2
A Reflexomat kapcsolási pontjai
A „P
" min. üzemi nyomást a nyomástartó helyén keresztül határozzuk meg. A
0
vezérlésben a „P
" min. üzemi nyomásból számoljuk ki a „PV" mágnesszelep és
0
„CO" kompresszor kapcsolási pontjait.
Működés
Kábelezés
Az utántöltés kiértékelésére
Helyszíni,
opció
szolgál.
•
Ha a 32/33 érintkező
zárva van = számláló
impulzus.
A Reflexomat esetén nem
---
használjuk.
•
Ha a 32/34 érintkező
zárva van = OK.
Reflexomat Silent Compact — 06.12.2023
A „P
" min. üzemi nyomást az alábbi módon számoljuk ki:
0
P
= P
+ P
+ 0,2 bar*
A kiszámolt értéket beadjuk a vezérlés indítási
0
st
D
rutinjába, 7.3 "A vezérlés kezdő rutinjának
módosítása", 119.
P
= h
/10
h
st
st
≤ 100 °C biztosítási hőmérséklethez
P
= 0,0 bar
D
= 110 °C biztosítási hőmérséklethez
P
= 0,5 bar
D
*0,2 bar hozzáadását javasoljuk, rendkívüli esetekben hozzáadás nélkül
Tudnivaló!
Vigyázzunk, hogy ne essünk a „P
elpárolgás és a kavitáció ezzel nincsen kizárva.
A vezérlés kezdő rutinjának módosítása
7.3
Tudnivaló!
Beüzemelés előtt futtassuk végig az indítási rutint.
•
A vezérlés kezelésére vonatkozó információkhoz, 9.1 "A
kezelőmező használata", 121.
Az indítási rutin a készülék első üzembe helyezéséhez szükséges paraméterek
beállítására szolgál. Ez a vezérlés legelső bekapcsolásakor veszi kezdetét, és
csak egyszer futtatható le. A paramétereket módosítani vagy ellenőrizni az Ügyfél
menüben lehet, ha már elhagyta az indítási rutint, 9 "Vezérlés", 121.
Tudnivaló!
Hozza létre a tápfeszültséget (230 V) a vezérlés számára az érintkező
csatlakozó bedugásával.
Most Stop üzemmódban van. A kezelőmezőn lévő „Auto" LED kialudt.
Kijelzés a
Jelentése
kijelzőn
Reflexomat
A készülék megnevezése
Különböző nyelvű standard szoftver.
Nyelv
Üzembe helyezés előtt olvassa el a teljes használati
Olvassa el a
utasítást, és ellenőrizze, hogy a szerelés megfelelően
használati
utasítást.
zajlott-e le.
Beüzemelés
méterben megadva
st
" min. üzemi nyomás alá. A vákuum, az
0
Magyar — 119
