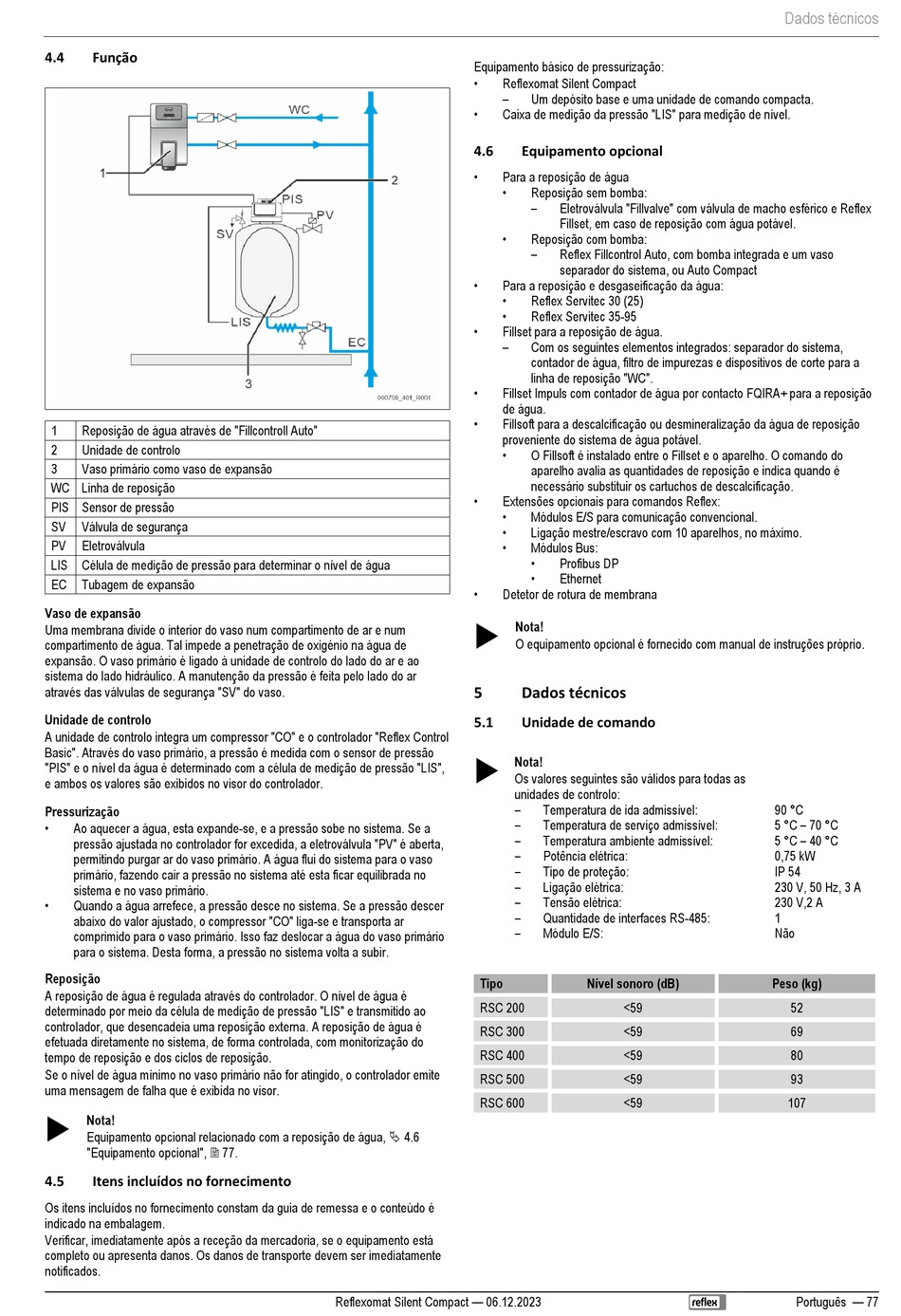

4.4
Função
1
Reposição de água através de "Fillcontroll Auto"
2
Unidade de controlo
3
Vaso primário como vaso de expansão
WC Linha de reposição
PIS Sensor de pressão
SV
Válvula de segurança
PV
Eletroválvula
LIS Célula de medição de pressão para determinar o nível de água
EC
Tubagem de expansão
Vaso de expansão
Uma membrana divide o interior do vaso num compartimento de ar e num
compartimento de água. Tal impede a penetração de oxigénio na água de
expansão. O vaso primário é ligado à unidade de controlo do lado do ar e ao
sistema do lado hidráulico. A manutenção da pressão é feita pelo lado do ar
através das válvulas de segurança "SV" do vaso.
Unidade de controlo
A unidade de controlo integra um compressor "CO" e o controlador "Reflex Control
Basic". Através do vaso primário, a pressão é medida com o sensor de pressão
"PIS" e o nível da água é determinado com a célula de medição de pressão "LIS",
e ambos os valores são exibidos no visor do controlador.
Pressurização
•
Ao aquecer a água, esta expande-se, e a pressão sobe no sistema. Se a
pressão ajustada no controlador for excedida, a eletroválvula "PV" é aberta,
permitindo purgar ar do vaso primário. A água flui do sistema para o vaso
primário, fazendo cair a pressão no sistema até esta ficar equilibrada no
sistema e no vaso primário.
•
Quando a água arrefece, a pressão desce no sistema. Se a pressão descer
abaixo do valor ajustado, o compressor "CO" liga-se e transporta ar
comprimido para o vaso primário. Isso faz deslocar a água do vaso primário
para o sistema. Desta forma, a pressão no sistema volta a subir.
Reposição
A reposição de água é regulada através do controlador. O nível de água é
determinado por meio da célula de medição de pressão "LIS" e transmitido ao
controlador, que desencadeia uma reposição externa. A reposição de água é
efetuada diretamente no sistema, de forma controlada, com monitorização do
tempo de reposição e dos ciclos de reposição.
Se o nível de água mínimo no vaso primário não for atingido, o controlador emite
uma mensagem de falha que é exibida no visor.
Nota!
Equipamento opcional relacionado com a reposição de água, 4.6
"Equipamento opcional", 77.
4.5
Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa e o conteúdo é
indicado na embalagem.
Verificar, imediatamente após a receção da mercadoria, se o equipamento está
completo ou apresenta danos. Os danos de transporte devem ser imediatamente
notificados.
Equipamento básico de pressurização:
•
Reflexomat Silent Compact
–
•
Caixa de medição da pressão "LIS" para medição de nível.
4.6
•
Para a reposição de água
•
•
•
Para a reposição e desgaseificação da água:
•
•
•
Fillset para a reposição de água.
–
•
Fillset Impuls com contador de água por contacto FQIRA+ para a reposição
de água.
•
Fillsoft para a descalcificação ou desmineralização da água de reposição
proveniente do sistema de água potável.
•
•
Extensões opcionais para comandos Reflex:
•
•
•
•
Detetor de rotura de membrana
5
5.1
Tipo
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Um depósito base e uma unidade de comando compacta.
Equipamento opcional
Reposição sem bomba:
–
Eletroválvula "Fillvalve" com válvula de macho esférico e Reflex
Fillset, em caso de reposição com água potável.
Reposição com bomba:
–
Reflex Fillcontrol Auto, com bomba integrada e um vaso
separador do sistema, ou Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Com os seguintes elementos integrados: separador do sistema,
contador de água, filtro de impurezas e dispositivos de corte para a
linha de reposição "WC".
O Fillsoft é instalado entre o Fillset e o aparelho. O comando do
aparelho avalia as quantidades de reposição e indica quando é
necessário substituir os cartuchos de descalcificação.
Módulos E/S para comunicação convencional.
Ligação mestre/escravo com 10 aparelhos, no máximo.
Módulos Bus:
•
Profibus DP
•
Ethernet
Nota!
O equipamento opcional é fornecido com manual de instruções próprio.
Dados técnicos
Unidade de comando
Nota!
Os valores seguintes são válidos para todas as
unidades de controlo:
–
Temperatura de ida admissível:
–
Temperatura de serviço admissível:
–
Temperatura ambiente admissível:
–
Potência elétrica:
–
Tipo de proteção:
–
Ligação elétrica:
–
Tensão elétrica:
–
Quantidade de interfaces RS-485:
–
Módulo E/S:
Nível sonoro (dB)
<59
<59
<59
<59
<59
Dados técnicos
90 °C
5 °C – 70 °C
5 °C – 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Não
Peso (kg)
52
69
80
93
107
Português — 77
